OCL-570 800A 400KW Dry-Type Iron Core Line Reactor for VFD Inverter Input Output Protection

ब्रांड नाम:	OEM
मॉडल संख्या:	ओसीएल-570
एमओक्यू:	1
कीमत:	बातचीत योग्य

विस्तृत जानकारी

उत्पाद का वर्णन

विस्तृत जानकारी

उत्पत्ति के प्लेस:

चीन

प्रतिक्रिया गुणांक:

0.01

रेटेड आवृत्ति:

40 हर्ट्ज

शॉर्ट सर्किट क्लोजिंग करंट:

1 क

पीक करंट झेलता है:

1.3ए

वर्तमान मूल्यांकित:

20ए

कार्यशील वोल्टेज:

450V

इन्सुलेशन वोल्टेज:

3000 वी

ढांकता हुआ ताकत:

0.1V/m

सिस्टम का रेटेड वोल्टेज:

450V

मुख्य सर्किट वोल्टेज:

440V

कुल बिजली की खपत:

1 माह

पैकेजिंग विवरण:

नया मूल बॉक्स

उत्पाद का वर्णन

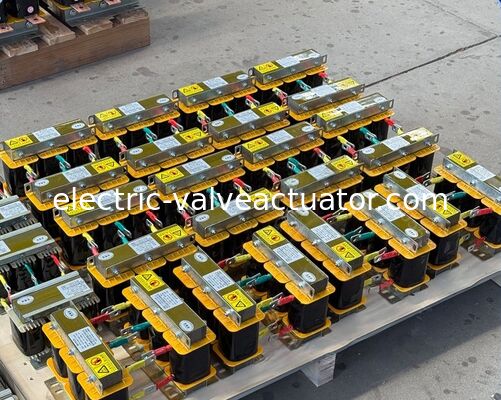

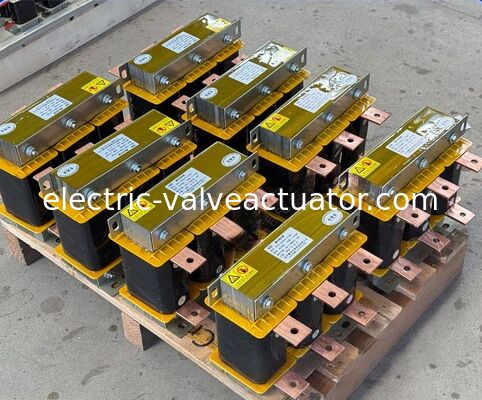

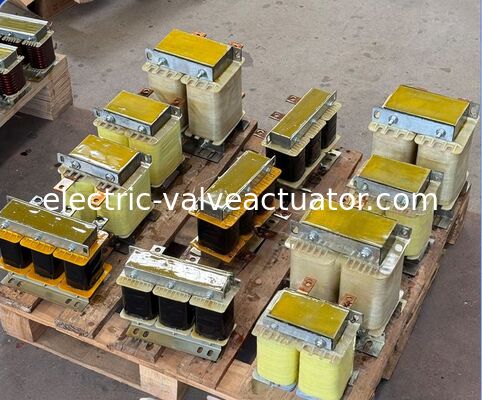

OCL-570 800A 400KW AC Input Output Line Reactor for VFD Inverter

The OCL-570 AC Input Output Line Reactor is a high-efficiency electrical component specifically designed for VFD (Variable Frequency Drive) inverters. With a rated current of 800A and rated power of 400KW, this dual-function reactor integrates both input and output capabilities to optimize power quality and protect VFD systems.

Construction & Design Features

Dry-type iron core structure using high-quality low-loss cold-rolled silicon steel sheets
Epoxy laminated glass cloth spacers ensure no air gap displacement during operation
Low noise operation (≤65dB at 1m distance) with stable performance
Coil tightly wound with F-class high-temperature enameled wire
Excellent insulation performance with temperature rise limits: ≤95K for coils, ≤85K for cores
Suitable for long-term continuous operation

Performance Benefits

Suppresses high-order harmonics generated by VFD inverters
Reduces voltage spikes and current surges
Prevents parallel resonance to avoid damage to VFD components and power grid equipment
Smooths power voltage fluctuations and improves power factor
Relieves three-phase imbalance
Extends service life of both VFD inverters and connected motors

Technical Specifications

Rated Current	800A
Rated Power	400KW
Noise Level	≤65dB at 1m distance
Temperature Rise	Coils: ≤95K, Cores: ≤85K
Protection Grade	IP00
Overload Capacity	1.5 times rated current for 1 minute
Compliance Standards	IEC289:1987, GB10229-88, JB9644-1999

Applications

Widely applied in industrial automation, motor drive systems, and high-power VFD scenarios including coal-fired power plant conveyor belts. Compact size, light weight, and easy installation ensure stable and efficient operation of the entire drive system.
