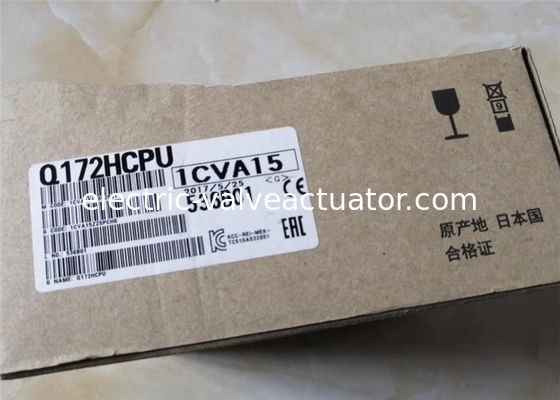

Q172HCPU मित्सुबिशी यूनिवर्सल मॉडल रिडंडेंट पावर सप्लाई मॉड्यूल

मित्सुबिशी Q172HCPU एक मोशन प्रोग्रामेबल लॉजिक कंट्रोलर (PLC) CPU यूनिट MELSEC-Q QnU श्रृंखला से है, जिसे औद्योगिक स्वचालन प्रणालियों में उन्नत मल्टी-एक्सिस मोशन कंट्रोल के लिए डिज़ाइन किया गया है। यह एक विशेष मोशन कंट्रोलर के रूप में कार्य करता है जिसे एक सामान्य-उद्देश्य वाले PLC CPU के समान बेस यूनिट पर स्थापित किया जा सकता है, जो SSCNET III हाई-स्पीड सीरियल कम्युनिकेशन नेटवर्क के माध्यम से 8 अक्षों तक के जटिल, उच्च-गति और उच्च-सटीक सिंक्रनाइज़ नियंत्रण को सक्षम करता है। यह उन अनुप्रयोगों के लिए इंजीनियर किया गया है जिनमें परिष्कृत मोशन प्रोफाइल की आवश्यकता होती है, जैसे कि इंटरपोलेशन और इलेक्ट्रॉनिक कैम फ़ंक्शन।

• उच्च गति मल्टी-एक्सिस नियंत्रण: एक साथ 8 अक्ष तक को नियंत्रित करने में सक्षम, रैखिक इंटरपोलेशन (4 अक्षों तक), गोलाकार इंटरपोलेशन (2 अक्ष) और हेलिकल इंटरपोलेशन (3 अक्ष) सहित उन्नत इंटरपोलेशन कार्यों का समर्थन करता है।
• उच्च गति नेटवर्क एकीकरण: सर्वो एम्पलीफायरों से कनेक्ट करने के लिए SSCNET III ऑप्टिकल फाइबर नेटवर्क का उपयोग करता है। यह उच्च गति संचार (50 MPPS तक की गति कमांड आउटपुट), शोर प्रतिरक्षा प्रदान करता है, और लंबी दूरी (800 मीटर तक) तक विस्तारित हो सकता है।
• विविध नियंत्रण मोड: विभिन्न नियंत्रण विधियों का समर्थन करता है जिसमें PTP (पॉइंट-टू-पॉइंट) नियंत्रण, गति नियंत्रण और स्थिति फॉलो-अप नियंत्रण शामिल हैं, जो इसे स्वचालित मशीनरी की एक विस्तृत श्रृंखला के लिए अनुकूलनीय बनाता है।
• एकाधिक प्रोग्रामिंग भाषाएँ: एप्लिकेशन के आधार पर विभिन्न प्रोग्रामिंग भाषाओं के लिए समर्थन के साथ लचीलापन प्रदान करता है, जैसे मोशन SFC, समर्पित कमांड, EIA भाषा (G-code), और रोबोट भाषा (MELFA-BASIC IV)।
• कॉम्पैक्ट और मजबूत डिज़ाइन: बैकप्लेन/रैक माउंटिंग के लिए डिज़ाइन किए गए एक कॉम्पैक्ट फॉर्म फैक्टर की सुविधाएँ, 0°C से +55°C तक की ऑपरेटिंग तापमान सीमा के साथ, औद्योगिक वातावरण के लिए उपयुक्त।

मित्सुबिशी की Q श्रृंखला PLC प्रणाली के एक मुख्य घटक के रूप में, Q172HCPU को औद्योगिक-ग्रेड सामग्री के साथ बनाया गया है ताकि मांग वाले कारखाने की स्थितियों में स्थायित्व और विश्वसनीय संचालन सुनिश्चित किया जा सके। यह बैकप्लेन/रैक माउंटिंग के लिए डिज़ाइन किया गया है और एक समर्पित Q-श्रृंखला बिजली आपूर्ति इकाई से 5V DC बिजली आपूर्ति की आवश्यकता होती है। मॉड्यूल में प्रोग्रामिंग टूल से आसान कनेक्शन के लिए एक USB कनेक्टर शामिल है।

• औद्योगिक रोबोटिक्स: सटीक प्रक्षेपवक्र योजना के साथ रोबोटिक आर्म्स को नियंत्रित करने के लिए।
• पैकेजिंग मशीनरी: भरने, कैपिंग और लेबलिंग मशीनों में उच्च गति, सिंक्रनाइज़ आंदोलनों को सक्षम करना।
• मशीन टूल्स: CNC मशीनिंग, कटिंग और ड्रिलिंग संचालन के लिए सटीक मल्टी-एक्सिस नियंत्रण प्रदान करना।
• सेमीकंडक्टर विनिर्माण उपकरण: उत्पादन और निरीक्षण प्रक्रियाओं में अल्ट्रा-सटीक स्थिति और हैंडलिंग सुनिश्चित करना।

(*1) Q172EX-S2 का उपयोग SV13 और SV43 में नहीं किया जा सकता है।
(*2) यह एक वृद्धिशील सिंक्रोनस एनकोडर (SV22 प्रयुक्त) का उपयोग करने का मामला है। मैनुअल पल्स जनरेटर का उपयोग करते समय, केवल एक मॉड्यूल की अनुमति है।
(*4) कुल मिलाकर 8 मैनुअल पल्स जनरेटर और सिंक्रोनस एनकोडर का उपयोग किया जा सकता है।
