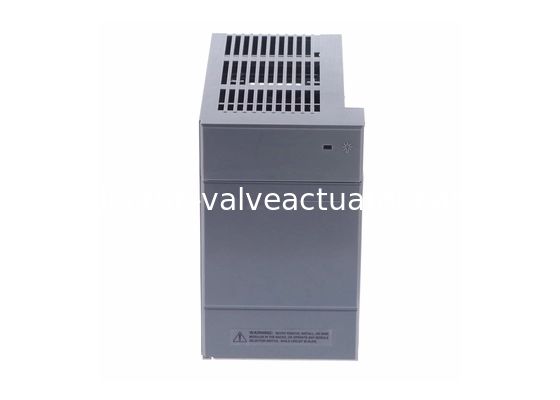

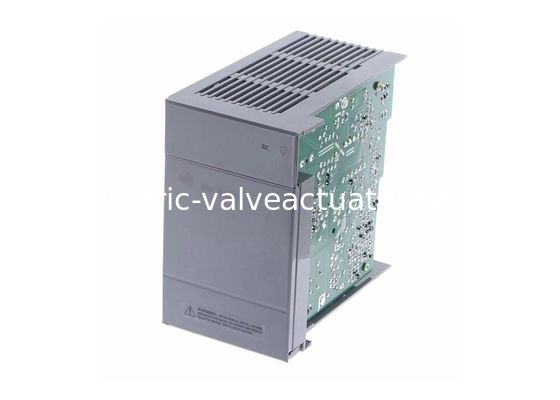

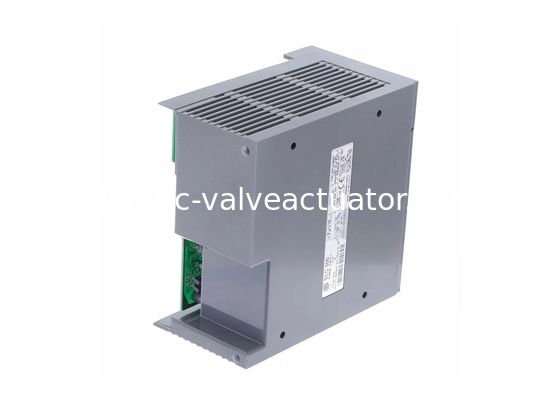

AB 1746-P3, SLC 500 पावर सप्लाई, 3.6 A एट 5VDC 0.87 A एट 24VDC

ब्रांड नाम:	AB
मॉडल संख्या:	1746-पी3
एमओक्यू:	1
कीमत:	Negotiations

विस्तृत जानकारी

उत्पाद का वर्णन

विस्तृत जानकारी

उत्पत्ति के प्लेस:

यूएसए

शृंखला:

एसएलसी 500

नाम की इनपुट वोल्टेज:

24VDC

विशिष्ट लाइन शक्ति की आवश्यकता:

90 वीए

आक्रोश करंट:

20 ए

पैकेजिंग विवरण:

नया मूल बॉक्स

उत्पाद का वर्णन

AB 1746-P3, SLC 500 पावर सप्लाई, 19.2-28.8 VDC

1746-P3 के लिए तकनीकी विनिर्देश

निर्माता	रॉकवेल ऑटोमेशन
स्थान	1746 चेसिस, बायां किनारा
इनपुट वोल्टेज रेंज	19.2-28.8 VDC
मॉड्यूल प्रकार	पावर सप्लाई
सीरीज़	SLC 500
पार्ट नंबर/कैटलॉग नंबर	1746-P3
ब्रांड	AB
नाम इनपुट वोल्टेज	24VDC
विशिष्ट लाइन पावर आवश्यकता	90 VA
इनरश करंट	20 A
आइसोलेशन वोल्टेज	600V ac RMS 1 s के लिए (संस्करण B या बाद का)
वर्तमान क्षमता	5V dc पर 3.6 A और 24V dc पर 0.87 A
होल्ड अप टाइम	5 ms (पूर्ण भार); 1000 ms (कोई भार नहीं)
फ्यूज सुरक्षा	1746-F3 या समकक्ष

तापमान, परिवेशीय संचालन	0...60 °C (32...140 °F)
वर्तमान क्षमता में कमी	5% 55 °C (131 °F) से ऊपर।
इनपुट वोल्टेज	24 वोल्ट डीसी
इनपुट पावर	61 वाट
बैकप्लेन करंट (5 वोल्ट)	3.6 एम्पीयर
बैकप्लेन करंट (24 वोल्ट)	0.87 एम्पीयर
आवृत्ति	डीसी
आयाम	5.5 x 2.9 x 5.7 इंच
ऑपरेटिंग तापमान	0 से 60 डिग्री सेल्सियस
ऑपरेटिंग तापमान	0 से 60 डिग्री सेल्सियस

1746-P3 के बारे में

1746-P3 एक पावर सप्लाई मॉड्यूल है। यह मॉड्यूल SLC 500 कंट्रोलर प्लेटफॉर्म का हिस्सा है जिसका उपयोग मुख्य रूप से 1746 बैकप्लेन को बिजली प्रदान करने के लिए किया जाता है जिससे SLC 500 मॉड्यूल जुड़े होते हैं। यह पावर सप्लाई मॉड्यूल रैक के सबसे बाएं क्षेत्र में स्थित है और चेसिस स्लॉट पर कब्जा नहीं करता है। यह आंतरिक रूप से इनपुट पावर को मॉड्यूल द्वारा उपयोग किए जा सकने वाले वोल्टेज स्तर में परिवर्तित करता है, विशेष रूप से, 19.2...28.8V dc के इनपुट सप्लाई वोल्टेज को 5V dc पर 3.6 A और 24V dc पर 0.87 A की आंतरिक आपूर्ति में परिवर्तित करता है।

1746-P3 विशेष रूप से SLC 500 मॉड्यूलर नियंत्रण प्रणाली के लिए लागू है। इसमें 1 सेकंड के लिए 600V ac RMS के अलगाव के साथ 90 VA की एक विशिष्ट लाइन पावर आवश्यकता होती है। इस मॉड्यूल में एक पूर्व-स्थापित फ्यूज है जिसे AB अनुशंसित 1746-F3 या किसी भी समकक्ष से बदला जा सकता है। इसके अतिरिक्त, फ्यूज आकार की घोषणा केवल अंतिम उपकरणों के लिए की जाती है। सर्किट वायरिंग के आकार के आधार पर इसे कम किया जा सकता है। यह पावर सप्लाई पूर्ण भार पर संचालित होने पर 5 ms या बिना भार के 1000 ms का CPU होल्ड-अप समय भी प्रदर्शित करता है। यह होल्ड-अप समय पावर सप्लाई को उस समय से CPU की ऑपरेटिंग स्थिति को बनाए रखने की अनुमति देता है जब सप्लाई वोल्टेज न्यूनतम रेंज से नीचे गिर जाता है।

1746-P3 को अंडरराइटर’s लेबोरेटरीज (UL) द्वारा प्रमाणित किया गया है, जिसे क्लास 1, डिवीजन 2, ग्रुप्स A, B, C, D खतरनाक स्थानों के लिए औद्योगिक नियंत्रण उपकरण के रूप में सूचीबद्ध किया गया है; C-UL को क्लास 1, डिवीजन 2, ग्रुप्स A, B, C, D खतरनाक स्थानों के लिए औद्योगिक नियंत्रण उपकरण के रूप में सूचीबद्ध किया गया है, साथ ही अन्य मानकीकरण और प्रमाणन निकाय।

मॉड्यूल के लिए वर्तमान क्षमता 5 वोल्ट डीसी पर 3.6 एम्पीयर और 24 वोल्ट डीसी पर 0.87 एम्पीयर है। 1746-P3 मॉड्यूल के साथ उपयोग के लिए अनुशंसित फ्यूज AB 1746-F3 फ्यूज (या BUSSMAN AGC 5 या Nagasawa ULCS-61ML-5 फ्यूज सहित एक समकक्ष फ्यूज) है। बैकप्लेन और इनपुट टर्मिनलों के बीच कोई अलगाव नहीं है। हालांकि, चेसिस ग्राउंड टर्मिनल और इनपुट टर्मिनलों के बीच एक डाइइलेक्ट्रिक विदस्टैंड है जो 1 सेकंड के लिए 600 वोल्ट एसी आरएमएस है। 1746-P3 मॉड्यूल के लिए अनुशंसित परिवेश तापमान सीमा 32 से 140 डिग्री फ़ारेनहाइट तक है। CPU के लिए होल्ड-अप समय पूर्ण भार पर 5 मिलीसेकंड और बिना भार के 1000 मिलीसेकंड है। 1746-P3 के आयाम 139.7 x 79.2 x 144.8 मिलीमीटर हैं। मॉड्यूल को बिना कम किए 2000 मीटर तक की ऊंचाई पर उपयोग के लिए डिज़ाइन किया गया है। इसका उपयोग प्रदूषण डिग्री 2 रेटेड वातावरण में और श्रेणी II में रेटेड अनुप्रयोगों में किया जाना चाहिए। मॉड्यूल की स्थापना के लिए केवल 1/8 इंच फ्लैट हेड और 1/4 इंच फिलिप्स हेड पेचकश की आवश्यकता होती है। मॉड्यूल को ESD से बचाने के लिए, जब उपयोग में न हो तो इसे स्थिर-परिरक्षित पैकेजिंग में रखा जाना चाहिए, कनेक्टर पिन और बैकप्लेन कनेक्टर को नहीं छूना चाहिए और मॉड्यूल पर सर्किट घटकों को छूने से भी बचना चाहिए।
