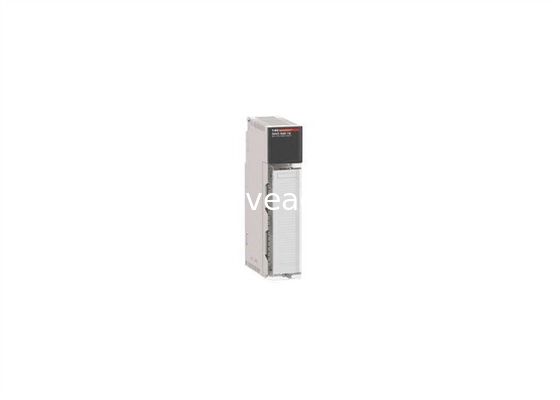

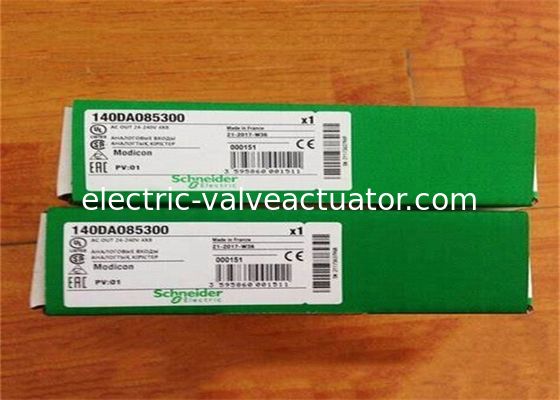

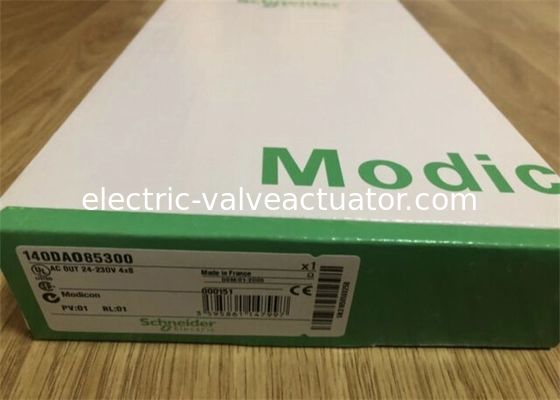

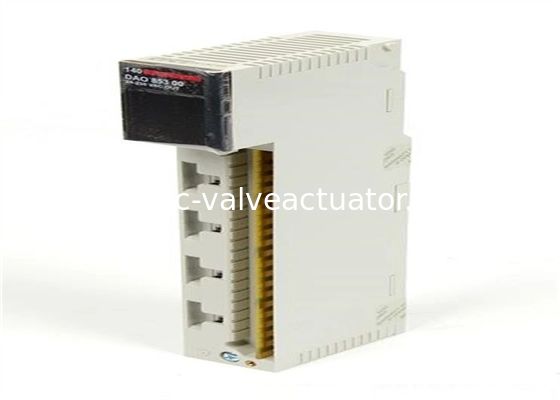

ब्रांड नाम: | Schneider |
मॉडल संख्या: | 140DAO85300 |
एमओक्यू: | 1 |
कीमत: | बातचीत योग्य |
उत्पाद श्रेणी | मॉडिकॉन क्वांटम ऑटोमेशन प्लेटफॉर्म |
---|
निर्माता | श्नाइडर इलेक्ट्रिक |
श्रृंखला | मॉडिकॉन क्वांटम |
मॉड्यूल प्रारूप | मानक |
उत्पाद या घटक का प्रकार | एसी असतत आउटपुट मॉड्यूल |
असतत आउटपुट संख्या | 32 |
चैनलों का समूह | 8 चैनलों के 4 समूह |
आपूर्ति की आवृत्ति | 47...63 हर्ट्ज |
वोल्टेज गिरावट | 1.5 वी |
असतत आउटपुट वोल्टेज | 20...253 V AC |
आवश्यकता को संबोधित करना | 2 आउटपुट शब्द |
पूर्ण अधिकतम आउटपुट | 10 सेकंड AC के लिए 300 Vrms 400 Vrms 1 चक्र AC |
अधिकतम भार धारा | 0.88 mA 230 V ऑफ स्टेट रिसाव प्रति आउटपुट 1 A rms 20...253 V प्रति आउटपुट 16 A rms प्रति मॉड्यूल 4 प्रति समूह एक आरएमएस |
बढ़त धारा | 1 एमएस के दौरान <= 2.5 ए |
DV/Dt | 400 V/ms |
प्रतिक्रिया समय | <= 0.5 एमएस स्थिति 0 से स्थिति 1 तक <= 0.5 एमएस अवस्था 1 से अवस्था 0 तक |
सुरक्षा का प्रकार | 4 ए फ्यूज द्वारा आंतरिक आउटपुट सुरक्षा आरसी फ़िल्टर द्वारा आंतरिक |
शक्ति अपव्यय | 1.60 + (1.0 V x कुल मॉड्यूल भार धारा) |
चिह्नित करना | सीई |
स्थानीय सिग्नलिंग | 1 एलईडी ग्रीन बस संचार मौजूद है (सक्रिय) 1 एलईडी लाल बाहरी दोष का पता चला (F) 32 एल ई डी का ग्रीन इनपुट स्टेटस |
बस धारा की आवश्यकता | 320 mA |
क्वांटम पीएलसी मॉड्यूल आधुनिक बड़े पैमाने पर एकीकृत सर्किट प्रौद्योगिकी का उपयोग करता है और सख्त उत्पादन प्रक्रियाओं के माध्यम से निर्मित किया जाता है।आंतरिक सर्किट में उन्नत एंटी-इंटरफेरेंस तकनीक शामिल है, जिसके परिणामस्वरूप असाधारण उच्च विश्वसनीयता है।
क्वांटम पीएलसी में हार्डवेयर की खराबी का स्वयं-निदान कार्यक्षमता शामिल है जो उपयोगकर्ताओं को विफलताओं के बारे में तुरंत सचेत कर सकती है।यह कॉन्सेप्ट सॉफ्टवेयर में परिधीय घटक गलती स्व-निदान कार्यक्रमों के साथ प्रोग्राम किया जा सकता है, पूरे सिस्टम को केवल पीएलसी सर्किट और उपकरण से परे दोष स्व-निदान सुरक्षा प्रदान करता है।
सभी मॉड्यूलों में गर्म-स्वैप करने योग्य डिजाइन है, जो सिस्टम डाउनटाइम के बिना रखरखाव की अनुमति देता है, कार्यभार को कम करता है और सेवा में सुधार करता है।एलईडी स्थिति संकेतक त्वरित रखरखाव के लिए सीपीयू और आई/ओ टेम्पलेट चैनल स्थिति का दृश्य प्रतिक्रिया प्रदान करते हैं.
क्वांटम पीएलसी व्यापक कार्यों और मजबूत प्रयोज्यता के साथ पूर्ण समर्थन सुविधाएं प्रदान करता है। महत्वपूर्ण प्रणालियों को दो मशीन गर्म बैकअप, अतिरंजित बिजली की आपूर्ति,रिडंडेंट रिमोट I/O, और सुरक्षित, निरंतर संचालन सुनिश्चित करने के लिए दोहरी ईथरनेट कनेक्शन। उन्नत दो-मशीन गर्म बैकअप प्रणाली में सरल विन्यास और सुविधाजनक संचालन है।
दो समान रूप से कॉन्फ़िगर किए गए मॉड्यूल सेट के माध्यम से प्राथमिक/द्वितीय कॉन्फ़िगरेशन में काम करना,मेजबान सीपीयू हॉट स्टैंडबाय मॉड्यूल के माध्यम से स्टैंडबाय सीपीयू की स्थिति और डेटा को अपडेट करते हुए कार्यक्रम संचालन और आई/ओ संचार को संभालता है. स्टैंडबाय मशीन मेजबान की परिचालन स्थिति की निगरानी करती है और मेजबान विफल होने पर तुरंत नियंत्रण ले लेगी,एक पीएलसी स्कैन चक्र से कम स्विचिंग समय के साथ तर्क संचालन में व्यवधान को रोकने के लिए.
