| ब्रांड नाम: | Schneider |

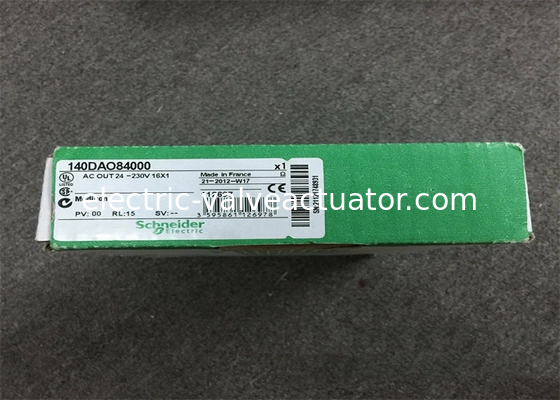

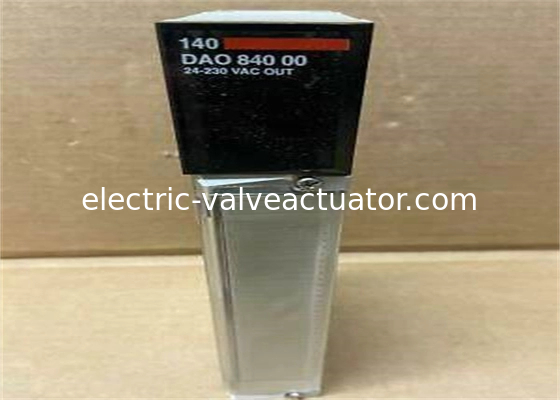

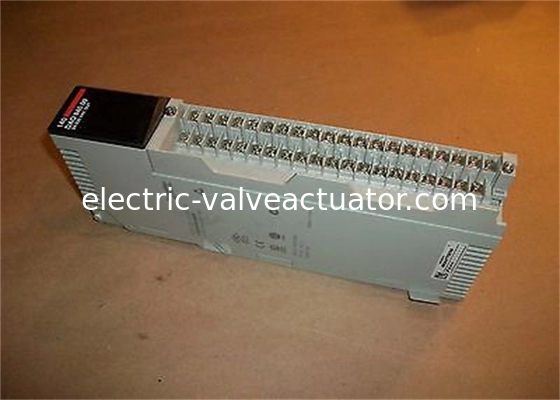

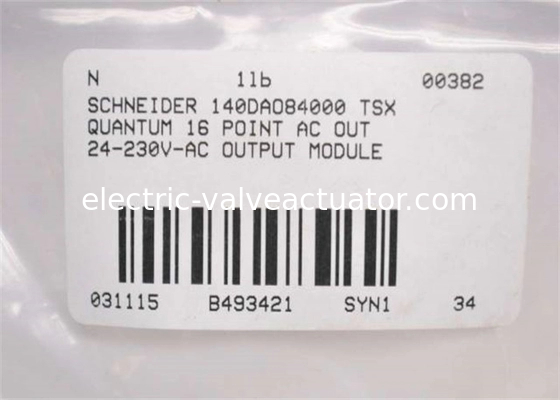

| मॉडल संख्या: | 140DAO84000 |
| एमओक्यू: | 1 |
| कीमत: | Negotiations |
| आपूर्ति की आवृत्ति | 47...63 हर्ट्ज |
| निर्माता | श्नाइडर इलेक्ट्रिक |
| श्रृंखला | मॉडिकॉन क्वांटम |
| उत्पाद का वजन | 0.45 किलो |
| उत्पाद श्रेणी | मॉडिकॉन क्वांटम ऑटोमेशन प्लेटफॉर्म |
| उत्पाद या घटक का प्रकार | एसी असतत आउटपुट मॉड्यूल |
| असतत आउटपुट संख्या | 16 |
| असतत आउटपुट प्रकार | पृथक |
| चैनलों का समूह | 1 चैनल के 16 समूह |
| आपूर्ति की आवृत्ति | 47...63 हर्ट्ज |
| वोल्टेज गिरावट | 1.5 वी |
| असतत आउटपुट वोल्टेज | 20...253 V AC |
| आवश्यकता को संबोधित करना | 1 आउटपुट शब्द |
| पूर्ण अधिकतम आउटपुट | 10 सेकंड AC के लिए 300 Vrms. |
| अधिकतम भार धारा | 4 चार अंकों का आरएमएस योग,निरंतर 1 mA rms 24 Vrms प्रति आउटपुट राज्य रिसाव बंद 1 mA rms 48 Vrms प्रति आउटपुट राज्य रिसाव बंद 16 A rms प्रति मॉड्यूल बंद 2 mA rms 115 Vrms प्रति आउटपुट राज्य रिसाव बंद 2.5 एमए आरएमएस 230 Vrms प्रति आउटपुट राज्य रिसाव बंद। 3 ए आरएमएस 200...230 वी प्रति आउटपुट। 4 ए आरएमएस 24...115 वी प्रति आउटपुट। |
| बढ़त धारा | <= 10 A प्रति बिंदु 3 चक्रों के दौरान। <= 20 A प्रति बिंदु 2 चक्रों के दौरान। <= 30 A प्रति बिंदु 1 चक्र के दौरान। |
| DV/Dt | 400 V/ms |
| प्रतिक्रिया समय | <= 0.5 ms राज्य 0 से राज्य 1 के लिए। |
| सुरक्षा का प्रकार | आरसी फ़िल्टर द्वारा आंतरिक |
| शक्ति अपव्यय | 1.85 + (1.1 V x कुल मॉड्यूल भार धारा) |
| संबद्ध फ्यूज रेटिंग | 5 ए |
| चिह्नित करना | सीई |
| स्थानीय सिग्नलिंग | 1 एलईडी हरी बस संचार मौजूद है (सक्रिय) 1 एलईडी लाल बाहरी दोष का पता लगाया गया (F) 16 एलईडी हरी इनपुट स्थिति |
| बस धारा की आवश्यकता | 350 एमए |
| मॉड्यूल प्रारूप | मानक |
क्वांटम पीएलसी मॉड्यूल आधुनिक बड़े पैमाने पर एकीकृत सर्किट प्रौद्योगिकी का उपयोग करता है, सख्त उत्पादन प्रक्रियाओं के माध्यम से निर्मित।उच्च विश्वसनीयता सुनिश्चित करनाक्वांटम पीएलसी में हार्डवेयर की खराबी का आत्म-निरीक्षण कार्यक्षमता शामिल है, जो विफलताओं के लिए समय पर अलार्म सूचनाओं को सक्षम करती है।
प्रणाली को कॉन्सेप्ट में परिधीय घटक दोष स्व-निदान कार्यक्रमों के साथ प्रोग्राम किया जा सकता है, जो केवल पीएलसी सर्किट से परे घटकों के लिए दोष स्व-निदान सुरक्षा प्रदान करता है।यह व्यापक दृष्टिकोण यह सुनिश्चित करता है कि पूरी प्रणाली उच्च विश्वसनीयता बनाए रखेसभी मॉड्यूल सिस्टम डाउनटाइम के बिना हॉट-स्वैपिंग का समर्थन करते हैं, रखरखाव कार्यभार को कम करते हैं और सेवा प्रक्रियाओं को सरल बनाते हैं।एलईडी स्थिति संकेतक सीपीयू और आई/ओ टेम्पलेट चैनल स्थिति के लिए स्पष्ट दृश्य प्रतिक्रिया प्रदान करते हैं, त्वरित रखरखाव की सुविधा प्रदान करता है।
क्वांटम पीएलसी व्यापक कार्यक्षमता और मजबूत प्रयोज्यता के साथ पूर्ण सहायक सुविधाएं प्रदान करता है।महत्वपूर्ण प्रणालियों जैसे कि नदी के पानी के प्रवेश और संघनक ठीक उपचार दोहरी मशीन गर्म बैकअप का उपयोग, रिडंडेंट पावर सप्लाई, रिडंडेंट रिमोट I/O, साथ ही सुरक्षित और निरंतर सिस्टम संचालन सुनिश्चित करने के लिए दोहरे ईथरनेट कनेक्शन।उन्नत दो-मशीन गर्म स्टैंडबाय प्रणाली सरल विन्यास और सुविधाजनक संचालन की विशेषता है.
दो समान रूप से कॉन्फ़िगर किए गए मॉड्यूल सेट के माध्यम से प्राथमिक और माध्यमिक कॉन्फ़िगरेशन बनाते हैं,मेजबान सीपीयू आमतौर पर कार्यक्रम संचालन और I/O संचार को संभालता है जबकि गर्म स्टैंडबाय मॉड्यूल के माध्यम से स्टैंडबाय सीपीयू की स्थिति और डेटा को अपडेट करता है. स्टैंडबाय मशीन लगातार मेजबान की परिचालन स्थिति की निगरानी करती है. मेजबान की विफलता के मामले में, स्टैंडबाय तुरंत मेजबान बनने के लिए स्विच करता है,एक पीएलसी स्कैन चक्र से कम संक्रमण समय के साथ प्रसंस्करण कार्यों को संभालना, जो निर्बाध तार्किक संचालन सुनिश्चित करता है।
अनुप्रयोग:सीएनसी मशीनरी, धातु विज्ञान, पेट्रोलियम और प्राकृतिक गैस, पेट्रोकेमिकल, रासायनिक, कागज मुद्रण, कपड़ा मुद्रण और रंगाई, मशीनरी, इलेक्ट्रॉनिक विनिर्माण, ऑटोमोबाइल विनिर्माण, तंबाकू,प्लास्टिक मशीनरीविद्युत ऊर्जा, जल संरक्षण, जल उपचार/पर्यावरण संरक्षण, नगर इंजीनियरिंग, बॉयलर हीटिंग, ऊर्जा, ट्रांसमिशन और वितरण उद्योग।
