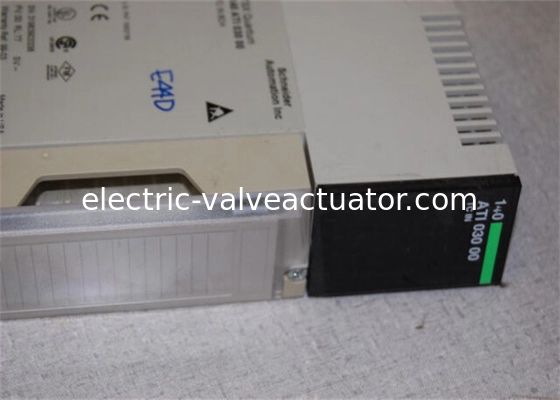

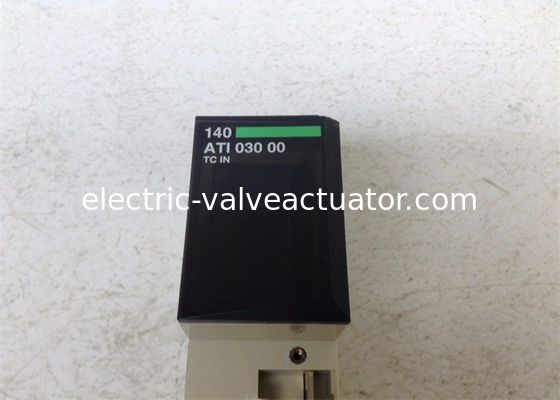

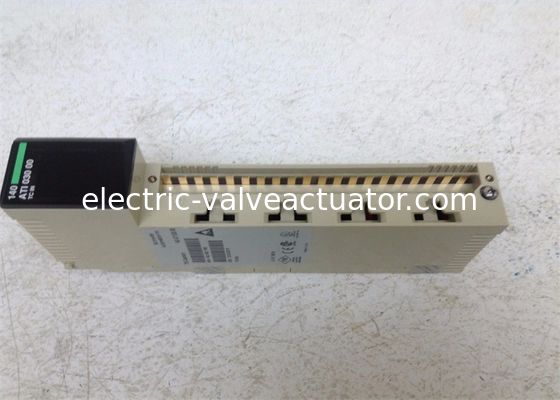

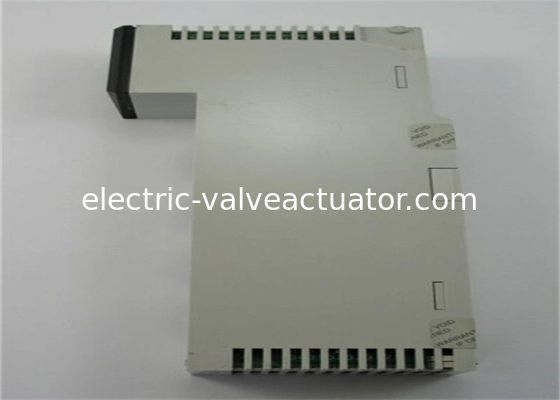

| ब्रांड नाम: | Schneider |
| मॉडल संख्या: | 140ATI03000 |
| एमओक्यू: | 1 |
| कीमत: | Negotiations |
| निर्माता | श्नाइडर इलेक्ट्रिक |
|---|---|
| सीरीज़ | मोडिकॉन क्वांटम |
| मॉड्यूल प्रारूप | मानक |
| फ़िल्टर का प्रकार | सिंगल पोल लो पास - 20 हर्ट्ज पर 3 डीबी नॉट फ़िल्टर - 50/60 हर्ट्ज पर 3 डीबी |
| एनालॉग इनपुट संख्या | 8 |
| एड्रेसिंग आवश्यकता | 10 इनपुट शब्द |
| एनालॉग इनपुट प्रकार | थर्मोकपल - 50...1665 °C थर्मोकपल S थर्मोकपल - 50...1665 °C थर्मोकपल R थर्मोकपल - 270...400 °C थर्मोकपल T थर्मोकपल - 270...1370 °C थर्मोकपल K थर्मोकपल - 270...1000 °C थर्मोकपल E थर्मोकपल - 210...760 °C थर्मोकपल J |
| एनालॉग इनपुट रिज़ॉल्यूशन | 16 बिट |
| इनपुट प्रतिबाधा | > 1 MOhm |
| पूर्ण सटीकता त्रुटि | +/- 4 °C प्लस + रीडिंग का 0.1% थर्मोकपल S +/- 4 °C प्लस + रीडिंग का 0.1% थर्मोकपल R +/- 2 °C प्लस + रीडिंग का 0.1% थर्मोकपल T +/- 2 °C प्लस + रीडिंग का 0.1% थर्मोकपल K +/- 2 °C प्लस + रीडिंग का 0.1% थर्मोकपल J +/- 2 °C प्लस + रीडिंग का 0.1% थर्मोकपल E |
| रैखिकता त्रुटि | 1 °C, 0.1 °C, 1 F, 0.1 F - 50...1665 °C 1 °C, 0.1 °C, 1 F, 0.1 F - 270...400 °C 1 °C, 0.1 °C, 1 F, 0.1 F - 270...1370 °C 1 °C, 0.1 °C, 1 F, 0.1 F - 270...1000 °C 1 °C, 0.1 °C, 1 F, 0.1 F - 210...760 °C |
| तापमान के अनुसार सटीकता बहाव | 0.15 µV/°C + 0.0015 % रीडिंग/°C अधिकतम निम्न स्तर का वोल्टेज |
| सामान्य मोड अस्वीकृति | >= 120 dB 50/60 Hz |
| चैनलों और बस के बीच अलगाव | 60 सेकंड के लिए 2500 V DC 60 सेकंड के लिए 1780 V AC |
| चैनलों के बीच अलगाव | 220 V AC 300 V DC |
| अपडेट का समय | 1000 ms |
| त्रुटि का प्रकार | ओवरटेकिंग स्केल टूटा हुआ तार |
| चिह्न | CE |
| कोल्ड जंक्शन मुआवजा | आंतरिक 0...60 °C |
| स्थानीय सिग्नलिंग | 8 एलईडी लाल चैनल दोष 8 एलईडी हरा चैनल चालू है 1 एलईडी लाल बाहरी दोष 1 एलईडी हरा बस संचार मौजूद है (सक्रिय) |
| बस वर्तमान आवश्यकता | 280 एमए |
| वाट में बिजली अपव्यय | 1.5 डब्ल्यू |
क्वांटम पीएलसी मॉड्यूल आधुनिक बड़े पैमाने पर एकीकृत सर्किट तकनीक का उपयोग करता है, जो सख्त उत्पादन प्रक्रियाओं के माध्यम से निर्मित होता है। आंतरिक सर्किट में उन्नत एंटी-इंटरफेरेंस तकनीक शामिल है, जो उच्च विश्वसनीयता सुनिश्चित करती है। क्वांटम पीएलसी में हार्डवेयर दोष स्व-पहचान कार्यक्षमता शामिल है, जो विफलताओं के लिए समय पर अलार्म सूचनाएं सक्षम करती है।
परिधीय घटकों की अवधारणा में प्रोग्रामिंग दोष स्व-निदान कार्यक्रमों की अनुमति देती है, जो पीएलसी सर्किट और जुड़े उपकरणों दोनों के लिए सुरक्षा प्रदान करती है। यह व्यापक दृष्टिकोण पूरे सिस्टम में उच्च विश्वसनीयता सुनिश्चित करता है। सभी मॉड्यूल सिस्टम शटडाउन की आवश्यकता के बिना हॉट स्वैपिंग का समर्थन करते हैं, जिससे रखरखाव का कार्यभार कम होता है और दक्षता में सुधार होता है।
एलईडी स्थिति संकेतक सीपीयू और आई/ओ टेम्पलेट चैनल स्थिति के लिए दृश्य प्रतिक्रिया प्रदान करते हैं, जिससे त्वरित रखरखाव की सुविधा मिलती है। क्वांटम पीएलसी व्यापक कार्यक्षमता और मजबूत प्रयोज्यता के साथ पूरी सहायक सुविधाएं प्रदान करता है। महत्वपूर्ण प्रणालियाँ जैसे नदी के पानी का सेवन और संघनित महीन उपचार सुरक्षित और निरंतर संचालन सुनिश्चित करने के लिए दोहरी-मशीन हॉट बैकअप, अनावश्यक बिजली आपूर्ति, अनावश्यक रिमोट आई/ओ और दोहरे ईथरनेट कनेक्शन का उपयोग करती हैं।
उन्नत दो-मशीन हॉट-स्टैंडबाय सिस्टम में सरल कॉन्फ़िगरेशन और सुविधाजनक संचालन की सुविधा है। प्राथमिक और माध्यमिक सिस्टम बनाने वाले दो समान रूप से कॉन्फ़िगर किए गए मॉड्यूल सेट के माध्यम से, होस्ट सीपीयू प्रोग्राम संचालन और आई/ओ संचार को संभालता है, जबकि स्टैंडबाय सीपीयू की स्थिति और डेटा को हॉट स्टैंडबाय मॉड्यूल के माध्यम से अपडेट करता है। स्टैंडबाय मशीन होस्ट की रनिंग स्थिति की निगरानी करती है और यदि कोई विफलता होती है तो तुरंत होस्ट मोड पर स्विच हो जाती है, स्विचिंग समय एक पीएलसी स्कैनिंग चक्र से अधिक नहीं होता है ताकि निर्बाध तर्क संचालन को बनाए रखा जा सके।
