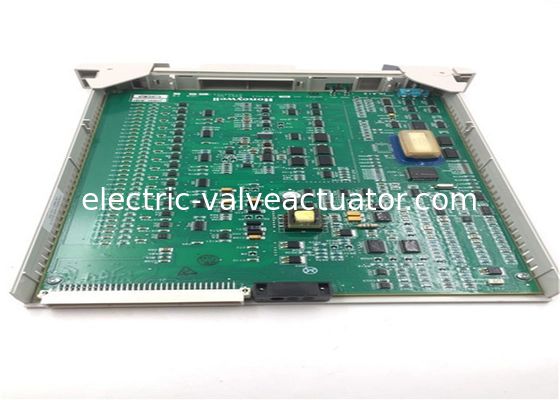

हनीवेल MC-PAIH03 16 इनपुट एनालॉग इनपुट प्रोसेसर C300 श्रृंखला

• निर्माता: हनीवेल
• उत्पाद संख्या: 51304754-150
• उत्पाद प्रकार: ??-PAIH03 हाई लेवल एनालॉग इनपुट प्रोसेसर-16 इनपुट
• FTA मॉडल: MU-TAIH02, TAIH12, TAIH52, TAIH03, TAIH13, TAIH23, TAIH53, TAIH22, TAIH62
• इनपुट प्रकार: वोल्टेज, करंट (2-वायर या सेल्फ-पावर्ड ट्रांसमीटर)
• इनपुट चैनल: 16 विभेदक इनपुट चैनल
• कॉमन मोड रिजेक्शन रेशियो, dc से 60 Hz (500 स्रोत असंतुलन): 70 dB
• कॉमन मोड वोल्टेज, dc से 60 Hz(1): -6 से +5 V पीक
• A/D कनवर्टर रिज़ॉल्यूशन: 16 बिट (14 बिट उपयोग किए गए)
• इनपुट रेंज: 0 से 5 V, 1 से 5 V, 0.4 से 2 V, 4-20 mA (250 के माध्यम से)
• सामान्य मोड रिजेक्शन रेशियो, 60 Hz पर: 32 dB
• सामान्य मोड फ़िल्टर प्रतिक्रिया: सिंगल-पोल RC, -3 dB @ 1 Hz
• अधिकतम सामान्य मोड इनपुट (विभेदक इनपुट, कोई क्षति नहीं): ± 30 वोल्ट
• क्रॉसस्टॉक, dc से 60 Hz (चैनल-से-चैनल): 60 dB
• इनपुट प्रतिबाधा (वोल्टेज इनपुट): > 10 M संचालित
• अधिकतम इनपुट वोल्टेज (किसी भी इनपुट को कॉमन से संदर्भित, कोई क्षति नहीं): ± 30 वोल्ट
• इनपुट स्कैन दर: प्रति चैनल प्रति सेकंड 4 नमूने। सभी चैनलों को 250 ms विंडो के भीतर नमूना लिया जाता है
• हार्डवेयर सटीकता (@ CMV = 0 V): ± 0.075% पूर्ण-पैमाना (23.5°± 2°C), ± 0.15% पूर्ण-पैमाना (0 से 50°C)
• सर्ज सहन करने की क्षमता (कॉमन मोड): ANSI/IEEE C37.90.1-1978
• शिपिंग वजन: 3 किलो

वे इंजीनियरिंग यूनिट रूपांतरण करते हैं, जिसमें पांचवें क्रम के बहुपद तापमान इनपुट लक्षण वर्णन शामिल है, यदि उच्च स्तर का प्रोसेसर mV/I कन्वर्टर्स से ये इनपुट प्राप्त करता है। एक दोहरे प्रोसेसर डिज़ाइन और कस्टम इंटीग्रेटेड सर्किट के उपयोग के माध्यम से, निम्न स्तर का एनालॉग इनपुट प्रोसेसर उत्कृष्ट रिज़ॉल्यूशन और सटीकता के साथ विभिन्न थर्मोकपल या RTD प्रकारों के लिए प्रति चैनल सॉफ़्टवेयर कॉन्फ़िगरेशन का समर्थन करता है। ओपन थर्मोकपल डिटेक्शन प्रति स्कैन एक बार किया जाता है ताकि नियंत्रण प्रसंस्करण के लिए कोई खराब डेटा प्रसारित न हो।

लो लेवल मल्टीप्लेक्सर (LLMUX) प्रोसेसर बड़ी संख्या में डेटा अधिग्रहण सिग्नल लाने का एक किफायती तरीका प्रदान करता है। प्रत्येक प्रोसेसर 32 पॉइंट को संभाल सकता है, दो 16-पॉइंट FTA का उपयोग करके। प्रत्येक पॉइंट को प्रति सेकंड एक बार स्कैन किया जाता है, प्रसंस्करण के लिए एक सेकंड की स्कैन देरी के साथ। ओपन थर्मोकपल डिटेक्शन सभी पॉइंट्स के लिए हर 30 सेकंड में किया जाता है।

स्थानीय या रिमोट कोल्ड जंक्शन संदर्भ के लिए विकल्प उपलब्ध हैं। रिमोट हार्डन्ड मल्टीप्लेक्सर (RHMUX) प्रोसेसर LLMUX के समान कार्यक्षमता प्रदान करता है, लेकिन दो 16-इनपुट FTA को xPM कैबिनेट से 2 किमी दूर तक लगाया जा सकता है। प्रत्येक FTA को अपने स्वयं के NEMA-4 या -4X बाड़े में लगाया जाता है, जो वर्षा, होसडाउन और हवा से उड़ने वाली धूल से सुरक्षा प्रदान करता है। FTA स्वयं अनुरूप रूप से लेपित है, और GX "गंभीर" संक्षारक वातावरण में और संघनित आर्द्रता की उपस्थिति में संचालन करने में सक्षम है।

RHMUX के रिमोट FTA के लिए बिजली दो बिजली एडेप्टरों में से एक द्वारा प्रदान की जाती है, जो बिजली सीमित, सीरियल डेटा इंटरफेस और गैल्वेनिक अलगाव प्रदान करते हैं। बिजली एडेप्टर xPM कैबिनेट में FTA ट्रे में माउंट होता है, और IOP और दो रिमोट FTA के बीच इंटरफेस प्रदान करता है। इंट्रिंसिकली सेफ पावर एडेप्टर (ISPA) FTA को डिवीजन 1 या ज़ोन 0 वातावरण में रखने की अनुमति देता है।

प्रत्येक पॉइंट को प्रति 4 सेकंड में एक बार स्कैन किया जाता है। डेटा प्रत्येक स्कैन के अंत में उपलब्ध कराया जाता है; कोई अतिरिक्त प्रसंस्करण विलंबता नहीं है। ओपन-थर्मोकपल डिटेक्शन (OTD) वैकल्पिक रूप से प्रत्येक माप पर किया जाता है। यदि सक्षम है, तो OTD परीक्षण A/D रूपांतरण के तुरंत बाद किया जाता है। यदि परीक्षण एक खुले थर्मोकपल का संकेत देता है, तो अभी-पूर्ण रूपांतरण से डेटा प्रसारित नहीं किया जाएगा। रीडिंग को प्रभावित करने वाले झूठे ग्राउंड पथ को रोकने के लिए, ग्राउंड-फॉल्ट डिटेक्शन किया जाता है। सभी RHMUX रिमोट FTA एक स्थानीय कोल्ड जंक्शन संदर्भ से लैस हैं। RHMUX IOP को TPS PM सिस्टम में एक मानक LLMUX के रूप में कॉन्फ़िगर किया गया है। यह रिलीज़ 300 और उच्चतर सिस्टम में RHMUX का उपयोग करने की अनुमति देता है।
