हनीवेल CC-TCNT01 C300 नियंत्रण सर्किट बोर्ड 4.7 हर्ट्ज बैंडविड्थ

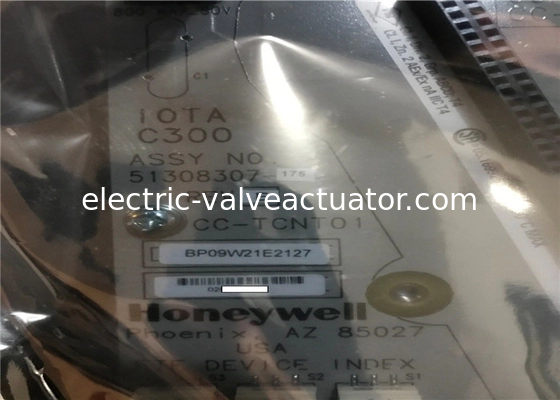

कंट्रोल सर्किट बोर्ड हनीवेल CC-TCNT01 C300 मॉड्यूल 51308307-175 Rev E.

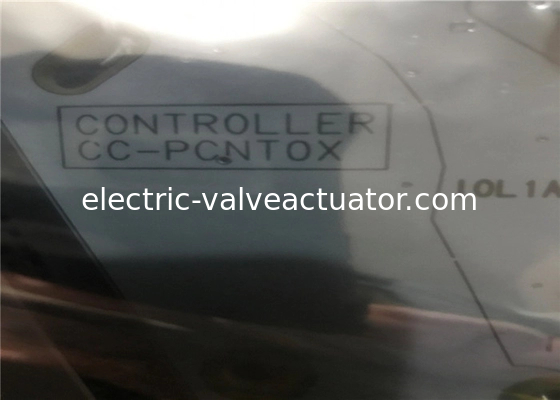

हनीवेल मॉड्यूल CC-PCNT01 PWA मॉड्यूल, C300 कंट्रोल प्रोसेसर C300

C300 कंट्रोलर मॉड्यूल - Experion सिस्टम के लिए एक वितरित प्रक्रिया नियंत्रक और I/O गेटवे। मॉड्यूल में प्लास्टिक हाउसिंग के अंदर प्रिंटेड सर्किट असेंबली, स्थिति संकेतक और एक डिस्प्ले शामिल है। मॉड्यूल अपने इनपुट आउटपुट टर्मिनेशन असेंबली (IOTA) पर माउंट होता है।

आपूर्ति रेटिंग: 0.311A @ 24VDC

CC-PCNT01 CU-PCNT01

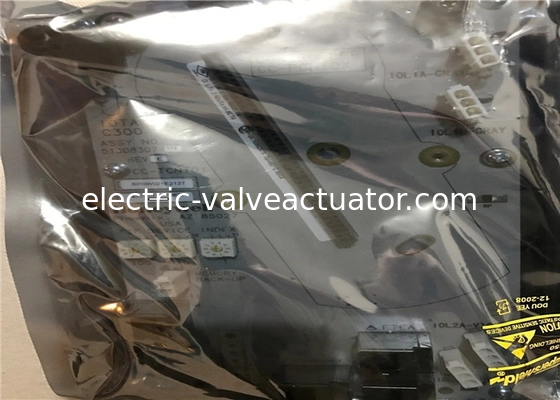

C300 कंट्रोलर इनपुट आउटपुट टर्मिनेशन असेंबली (IOTA) - C300 कंट्रोलर मॉड्यूल और कंट्रोलर के लिए सभी केबल टर्मिनेशन (FTE, IO लिंक, रिडंडेंसी, बैटरी और टाइम सोर्स केबल टर्मिनेशन) के लिए कनेक्शन पॉइंट प्रदान करता है। कंट्रोलर मॉड्यूल को 24Vdc पावर वितरण प्रदान करता है।

आपूर्ति रेटिंग: 0.311A @ 24VDC

नोट: C300 कंट्रोलर IOTA केवल एक कंट्रोलर का समर्थन करता है

• हनीवेल
• MEASUREX
• CC-TCNT01
• CCTCNT01
• कंट्रोलर I/O टर्मिनेशन असेंबली
• .311AMP
• 24DC
• उपलब्ध
• पुनर्निर्मित अधिशेष
• नया अधिशेष
• अपना मरम्मत करवाएं
• 24-48 घंटे की तत्काल मरम्मत
• 2 - 15 दिन की मरम्मत
• 2 साल की रेडवेल वारंटी

• CC-PAIH01 HLAI - HART CC-GAIX11 GI/IS एनालॉग इनपुट, रिडंडेंट
• CC-PAIH01 HLAI - HART CC-GAIX21 GI/IS एनालॉग इनपुट, नॉन-रिडंडेंट
• CC-PAIH01 HLAI - HART CC-TAIX01 AI, नॉन-रिडंडेंट, कोटेड
• CC-PAIH01 HLAI - HART CC-TAIX11 AI, रिडंडेंट, कोटेड
• CC-PAIX01 HLAI CC-GAIX11 GI/IS एनालॉग इनपुट, रिडंडेंट
• CC-PAIX01 HLAI CC-GAIX21 GI/IS एनालॉग इनपुट, नॉन-रिडंडेंट
• CC-PAIX01 HLAI CC-TAIX01 AI, नॉन-रिडंडेंट, कोटेड
• CC-PAIX01 HLAI CC-TAIX11 AI, रिडंडेंट, कोटेड
• CC-PAIM01 AI - LLMUX CC-TAIM01 AI, लो लेवल Mux, नॉन-रिडंडेंट, कोटेड
• CC-PAIM01 AI- LLMUX MC-TAMR04 LLMUX-RTD; सिंगल IOP इंटरफ़ेस;COMP TERM, कोटेड
• CC-PAIM01 AI- LLMUX MC-TAMT04 LLMUX-TC; लोकल CJR सिंगल IOP इंटरफ़ेस;COMP TERM, कोटेड
• CC-PAIM01 AI- LLMUX MC-TAMT14 LLMUX-TC; लोकल CJR सिंगल IOP इंटरफ़ेस;COMP TERM, कोटेड
• CC-PAOH01 AO - HART CC-GAOX11 GI/IS एनालॉग आउटपुट, रिडंडेंट
• CC-PAOH01 AO - HART CC-GAOX21 GI/IS एनालॉग आउटपुट, नॉन-रिडंडेंट
• CC-PAOH01 AO - HART CC-TAOX01 AO, नॉन-रिडंडेंट, कोटेड
• CC-PAOH01 AO - HART CC-TAOX11 AO, रिडंडेंट, कोटेड
• CC-PAOX01 AO CC-GAOX11 GI/IS एनालॉग आउटपुट, रिडंडेंट
• CC-PAOX01 AO CC-GAOX21 GI/IS एनालॉग आउटपुट, नॉन-रिडंडेंट
• CC-PAOX01 AO CC-TAOX01 AO, नॉन-रिडंडेंट, कोटेड
• CC-PAOX01 AO CC-TAOX11 AO, रिडंडेंट, कोटेड
• CC-PDIH01 DI - HV CC-TDI110 120 VAC डिजिटल इनपुट हाई वोल्टेज, नॉन-रिडंडेंट
• CC-PDIH01 DI - HV CC-TDI120 120 VAC डिजिटल इनपुट हाई वोल्टेज, रिडंडेंट
• CC-PDIH01 DI - HV CC-TDI220 240 VAC डिजिटल इनपुट हाई वोल्टेज, नॉन-रिडंडेंट
• CC-PDIH01 DI - HV CC-TDI230 240 VAC डिजिटल इनपुट हाई वोल्टेज, रिडंडेंट

पेशेवर हनीवेल डीसीएस कार्ड, अखंडता सेवाएं प्रदान करने के लिए, पूर्ण गारंटी मूल हनीवेल नए कार्ड का हिस्सा है, सेवाओं के दायरे में S9000, प्लांटस्केप, TDC2000 TDC3000 (यूएस ऑपरेशन स्टेशन), TPS (गुस ऑपरेशन स्टेशन), PKS और हनीवेल डीसीएस वितरित नियंत्रण प्रणाली शामिल हैं

• मॉड्यूल पर CLAMSHELL शैली कनेक्शन
• कैबिनेट स्पेस कम करें
• बाएं तरफ से फील्ड वायरिंग टर्मिनेशन
• 16 चैनल
• कनेक्शन के माध्यम से फ़ीड करें
• एनालॉग सिग्नल के लिए
• 32 बिंदु
• पावर/रिटर्न कनेक्शन के लिए 4 अतिरिक्त टर्मिनेशन
• हनीवेल C300 IOTA

• इनपुट / आउटपुट मॉडल CC PAIM01, CU PAIM01
• PMIO IOTA मॉडल CC-TAIM01, CU-TAIM01
• PMIO FTA मॉडल (1) CC-TAMR04, CU-TAMT04 CC-TAMR04, CU-TAMT04 MC-TAMR04, MC-TAMT04 MU-TAMR04, MU-TAMT04
• इनपुट प्रकार थर्मोकपल और / या RTD
• इनपुट चैनल 64 पूरी तरह से अलग-अलग चैनल-टू-चैनल, चैनल-टू-PM, और चैनल-टू-पावर सप्लाई कॉमन 16 चैनल इंक्रीमेंट में।
• इनपुट स्कैन दर IOM द्वारा 1 सेकंड तय की गई (अधिकतम 64 चैनल)।
• चैनल बैंडविड्थ 0 से 4.7 हर्ट्ज (-3 डीबी)
• नाममात्र इनपुट रेंज (केवल TC) -20 से +100 मिलीवोल्ट
• अधिकतम सामान्य मोड निरंतर इनपुट गैर-नुकसानदायक (किसी भी थर्मोकपल प्रकार को कॉन्फ़िगर किया गया) -10 से +10 वोल्ट (TC) -1 से +2 वोल्ट @ 100 मिलीएम्प (RTD)
• लाभ त्रुटि (-20 से +100 मिलीवोल्ट रेंज) 0.050% पूर्ण पैमाने पर अधिकतम
• तापमान स्थिरता TC, मिलीवोल्ट इनपुट +/-20 पीपीएम प्रति डिग्री C अधिकतम RTD इनपुट +/-20 पीपीएम प्रति डिग्री C अधिकतम
• दीर्घकालिक बहाव 500 पीपीएम
• इनपुट प्रतिबाधा 1 मेगाओम डीसी पर (केवल TC)
• पावर सिस्टम कॉमन के संबंध में CMV, डीसी से 60 हर्ट्ज +/-250 वीडीसी या VAC RMS
• CMRR, 50 या 60 हर्ट्ज (1000 ओम स्रोत प्रतिबाधा अधिकतम के साथ) 120 डीबी मिनट
• वोल्टेज, चैनल-टू-चैनल, डीसी से 60 हर्ट्ज +/-250 वीडीसी या VAC RMS
• क्रॉसस्टॉक, डीसी से 60 हर्ट्ज 80 डीबी (50 और 60 हर्ट्ज पर 120 डीबी)
• 50/60 हर्ट्ज पर NMRR 60 डीबी मिनट
• लाइन आवृत्ति एकीकरण 50 हर्ट्ज या 60 हर्ट्ज का निश्चित चयन
• RTD सेंसर उत्तेजना धारा 1 मिलीएम्प
• कोल्ड जंक्शन मुआवजा रेंज -20 से +60 डिग्री C (+/-0.5 डिग्री C विशिष्ट)
• TC रैखिकता सटीकता (2) ± 0.05 Ω / डिग्री C
• ओपन थर्मोकपल डिटेक्शन प्रत्येक रूपांतरण योग्य, ≤ 1000 Ω = गारंटीकृत नो-ट्रिप ≥ 1500 Ω गारंटीकृत ट्रिप।
• RTD अधिकतम लीड प्रतिरोध 15 Ω
• सर्ज सुरक्षा (सेंसर टर्मिनल) EN 61000-4-5 (औद्योगिक स्थानों के लिए, 1kV लाइन से लाइन, 2kV लाइन से gnd।)
• सर्ज सुरक्षा (केबल एडाप्टर विकल्प के साथ पावरियल लिंक) EN 61000-4-5 (औद्योगिक स्थानों के लिए, 1kV लाइन से लाइन, 2kV लाइन से gnd।)
• केबल एडाप्टर का उपयोग करके IOTA से FTA तक अधिकतम केबल दूरी 1000 फीट 16 गेज वायर, प्रति FTA दो मुड़ जोड़े
