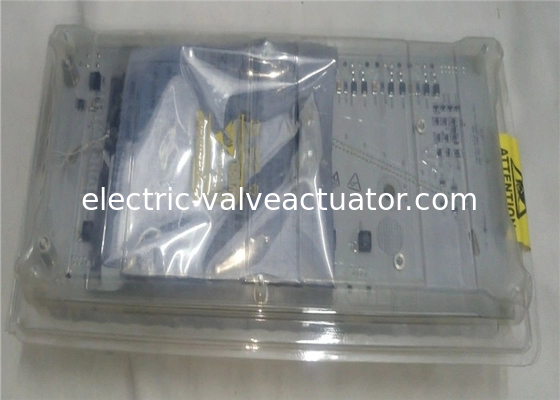

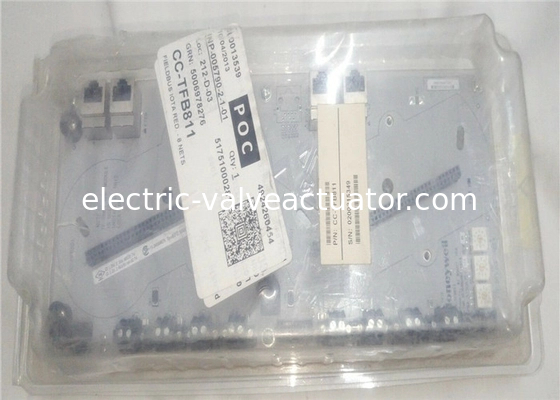

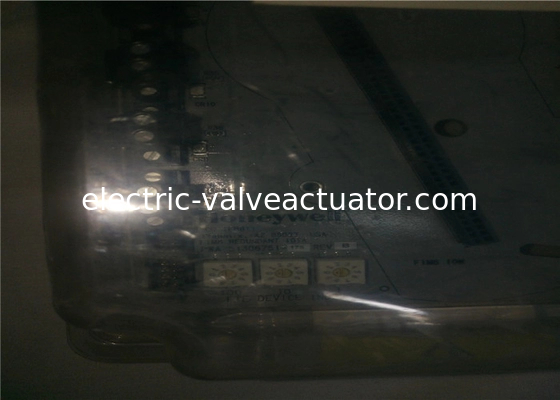

हनीवेल CC-TFB811 फील्डबस इंटरफेस IOTA थर्मोकप्ल बोर्ड

• ब्रांड: हनीवेल
• मॉडल: 51306751-175
• उत्पत्ति का स्थान: संयुक्त राज्य अमेरिका

• कंट्रोल सर्किट बोर्ड
• हनीवेल बोर्ड
• एनालॉग आउटपुट मॉड्यूल बोर्ड

इंस्ट्रुमेंटेशन एम्पलीफायर उच्च इनपुट प्रतिबाधा के कारण एनालॉग इनपुट मॉड्यूल को बफ़र करने के लिए उपयुक्त विकल्प हैं। INA से DC त्रुटियाँ सीधे अंतिम सटीकता में योगदान देंगी, इसलिए कम ऑफसेट वोल्टेज (VOS), कम VOS बहाव (VOS(DRIFT)), कम लाभ त्रुटि और लाभ गैर-रैखिकता, उच्च कॉमन-मोड अस्वीकृति अनुपात (CMRR), और उच्च बिजली आपूर्ति अस्वीकृति अनुपात (PSRR) वाला एक इंस्ट्रुमेंटेशन एम्पलीफायर एम्पलीफायर के त्रुटि योगदान को यथासंभव कम रखने में मदद करेगा।

INA826 को चुना गया था क्योंकि यह 240uV विशिष्ट, VOS और 2.4 uV/°C विशिष्ट, VOS(DRIFT), +/-0.003% विशिष्ट लाभ त्रुटि और 1ppm विशिष्ट लाभ गैर-रैखिकता प्राप्त करता है। इसमें 95 dB का एक विशिष्ट CMRR और 124dB का एक विशिष्ट PSRR भी है। इस एप्लिकेशन में विस्तृत इनपुट और आउटपुट वोल्टेज रेंज की भी आवश्यकता होती है। INA826 में 2.7V से 36V तक की एक विस्तृत आपूर्ति रेंज है और रेल-टू-रेल आउटपुट स्टेज है जो इसे इस डिज़ाइन में उपयुक्त बनाता है।

ADS1248 के साथ द्वि-दिशात्मक रूप से संचार करने के लिए आवश्यक चार सीरियल डेटा सिग्नल सीरियल संचार सिग्नल SCLK, DIN, SDO, CS और स्टार्ट, DRDY हैं। होस्ट कंट्रोलर से अलगाव बनाए रखने के लिए, इन संकेतों को एक डिजिटल आइसोलेटर के माध्यम से अलग किया जाना चाहिए। ISO7641 को 25Mbps डिजिटल आइसोलेटर के साथ SPI संचार के लिए चुना गया है और ISO7221 को अन्य संकेतों के लिए चुना गया है।

ADS1248 एक 24-बिट, डेल्टा-सिग्मा (ΔΣ) ADC है जो तापमान का पता लगाने वाले अनुप्रयोगों के लिए एक संपूर्ण फ्रंट-एंड समाधान प्रदान करता है। यह अत्यधिक एकीकृत सटीक डेटा कन्वर्टर्स के एक उत्पाद परिवार से आता है, जिसमें एक कम-शोर प्रोग्रामेबल गेन एम्पलीफायर (PGA), एक सटीक ΔΣ मॉड्यूलेटर, एक डिजिटल फ़िल्टर, एक आंतरिक ऑसिलेटर और दो डिजिटल रूप से नियंत्रित सटीक करंट स्रोत (IDAC) शामिल हैं। यह सटीक तापमान माप अनुप्रयोगों के लिए एक लोकप्रिय उद्योग विकल्प है।
