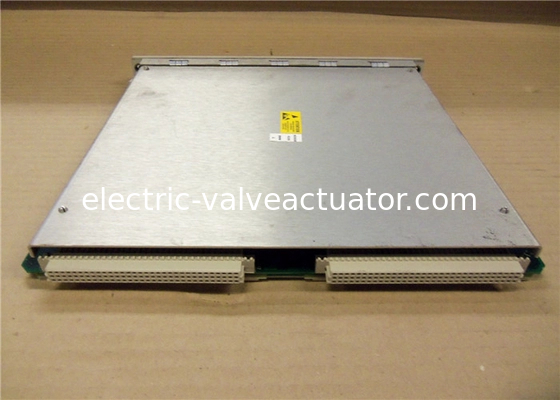

बेंटली नेवादा 3500/22M ट्रांजिएंट डेटा इंटरफ़ेस TDI 146031-01

जीई/बेंटली नेवादा 3500/22एम सीरीज ट्रांजिट डेटा इंटरफेस (टीडीआई) 3500 निगरानी प्रणाली और बेंटली नेवादा के सिस्टम 1 मशीनरी प्रबंधन सॉफ्टवेयर के बीच इंटरफेस है।टीडीआई एक 3500/20 रैक इंटरफेस मॉड्यूल की क्षमता को एक संचार प्रोसेसर जैसे टीडीएक्सनेट की डेटा संग्रह क्षमता के साथ जोड़ती है.

टीडीआई एम श्रृंखला के मॉनिटरों (3500/40एम, 3500/42एम, आदि) के साथ मिलकर 3500 रैक के आरआईएम स्लॉट में काम करता है।) निरंतर स्थिर स्थिति और क्षणिक तरंग रूप डेटा एकत्र करने और होस्ट सॉफ्टवेयर के लिए एक ईथरनेट लिंक के माध्यम से इन डेटा को पारित करने के लिएस्थैतिक डेटा कैप्चर टीडीआई के साथ मानक है, हालांकि एक वैकल्पिक चैनल सक्षम डिस्क का उपयोग करने से गतिशील या क्षणिक डेटा को भी कैप्चर करने की अनुमति मिलेगी।टीडीआई ने 3500 रैक के भीतर संचार प्रोसेसर फ़ंक्शन को शामिल करने के अलावा पिछले संचार प्रोसेसर के मुकाबले कई क्षेत्रों में सुधार किया है।.

टीडीआई पूरे रैक के लिए कुछ सामान्य कार्य प्रदान करता है, हालांकि टीडीआई महत्वपूर्ण निगरानी पथ का हिस्सा नहीं है और समग्र निगरानी प्रणाली के उचित, सामान्य संचालन पर कोई प्रभाव नहीं पड़ता है।प्रत्येक रैक के लिए एक टीडीआई या आरआईएम की आवश्यकता होती हैटीडीआई रैक में केवल एक ही स्लॉट लेता है और हमेशा स्लॉट 1 (पावर सप्लाई के बगल में) में स्थित होता है।

ट्रिपल मॉड्यूलर रिडंडेंट (टीएमआर) अनुप्रयोगों के लिए, 3500 सिस्टम को टीडीआई के टीएमआर संस्करण की आवश्यकता होती है।टीएमआर टीडीआई "मॉनिटर चैनल तुलना" भी करता है. 3500 टीएमआर विन्यास मॉनिटर विकल्पों में निर्दिष्ट सेटअप का उपयोग कर निगरानी मतदान निष्पादित करता है. इस विधि का उपयोग करके,टीएमआर टीडीआई लगातार तीन (3) रिडंडेंट मॉनिटरों से आउटपुट की तुलना करता है. यदि टीएमआर का पता चलता है कि उन मॉनिटरों में से एक से जानकारी अब शेष दो के बराबर नहीं है (एक विन्यस्त प्रतिशत के भीतर),यह मॉनिटर को त्रुटि के रूप में चिह्नित करेगा और सिस्टम इवेंट सूची में एक घटना रखेगा.
