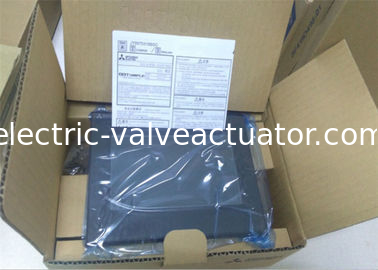

GT2710-STBD मित्सुबिशी इलेक्ट्रिक GOT2000 ग्राफिक ऑपरेशन टर्मिनल टच स्क्रीन SVGA TFT 10.4" HMI

GT2710-STBD मित्सुबिशी इलेक्ट्रिक GOT2000 ग्राफिक ऑपरेशन टर्मिनल टच स्क्रीन SVGA TFT 10.4" HMI

उत्पाद का विस्तृत विवरण

• निर्माता: मित्सुबिशी इलेक्ट्रिक

• GT2710-STBD

• जीटी 2710 - एसटीबीडी

• श्रेणीः जीओटी निकाय

• सीरीज़ः GOT 2000

• वर्गीकरण: बड़े आकारः 8 से 15 प्रकार

• उत्पाद मॉडल का नामः GT 2710 - STBD

• मॉडल का नामः GT 27

• अनुपालन मानकः UL/cUL, CE (EMC), CE (RoHS), KC, ABS, BV, DNV GL, LR, NK, RINA

• डिस्प्ले यूनिट प्रकारः टीएफटी रंग तरल क्रिस्टल

• स्क्रीन का आकारः 10.4 प्रकार

• संकल्पः एसवीजीएः 800 X 600 [डॉट]

• डिस्प्ले का आकारः 211.2 (डब्ल्यू) x 158.4 (एच) [मिमी]

• प्रदर्शित वर्णों की संख्याः 16 डॉट मानक फ़ॉन्टः 50 वर्ण x 37 पंक्तियाँ (पूर्ण चौड़ाई) 12 डॉट मानक फ़ॉन्ट मेंः 66 वर्ण x 50 पंक्तियाँ (पूर्ण चौड़ाई)

• प्रदर्शित रंगः 65536 रंग

• चमक समायोजनः 32 चरण समायोजन

• पंजीकृत की जा सकने वाली छवियों की अधिकतम संख्याः 4096 स्क्रीन

• बैकलाइट प्रकारः एलईडी (बदला नहीं जा सकता)

• जीवन काल: लगभग 60,000 घंटे (इस समय जब 25 डिग्री सेल्सियस के परिवेश के तापमान पर डिस्प्ले की चमक 50% हो जाती है)

• रंगः सफेद

• टच पैनल विधिः एनालॉग प्रतिरोधक प्रकार

• कुंजी का आकारः न्यूनतम 2 X 2 [डॉट्स] (एक कुंजी के लिए)

• समवर्ती प्रेस बिंदुओं की संख्या: अधिकतम 2 अंक

• जीवन काल: 1 मिलियन बार या उससे अधिक (ऑपरेशन बल 0.98 एन या उससे कम)

• मानव सेंसर पहचान दूरी: -

• तापमान का पता लगाया गया: -

• उपयोगकर्ता मेमोरी मेमोरी क्षमताः स्टोरेज मेमोरी (रोम): 57 एमबी ऑपरेटिंग मेमोरी (रैम): 128 एमबी

• जीवनकाल (लिखने की संख्या): 100 हजार बार

• आंतरिक घड़ी की सटीकताः ± 90 सेकंड / माह (परिवेश का तापमान 25 °C)

• बैटरी का प्रकारः जीटी 11 - 50 बीएटी प्रकार की लिथियम बैटरी

• बैकअप लक्ष्यः एसआरएएम डेटा, घड़ी डेटा, सिस्टम स्थिति लॉग डेटा

• जीवन काल: लगभग 5 वर्ष (अंदरूनी तापमान 25 °C)

• आंतरिक इंटरफेस बस: -

• आरएस-422/485 (साझा) : 1 ch संचरण गतिः 115200/57600/38400/19200/9600/4800 बीपीएस कनेक्टर का आकारः डी उप 9 पिन (महिला)

• RS-422/232 (साझा): -

• आरएस-422:

• आरएस-232: 1 ch प्रेषण गतिः 115200/57600/38400/19200/9600/4800 बीपीएस कनेक्टर का आकारः डी उप 9 पिन (पुरुष)

• ईथरनेट : 1 ch डेटा ट्रांसफर विधिः 100 BASE - TX / 10 BASE - T कनेक्टर आकारः RJ - 45 (मॉड्यूलर जैक)

• आरजीबी:

• प्रिंटर:

• यूएसबी (उपकरण) : अधिकतम हस्तांतरण दरः हाई-स्पीड 480 एमबीपीएस 1 ch (फ्रंट) कनेक्टर का आकारः यूएसबी मिनी-बी

• यूएसबी (होस्ट) : अधिकतम ट्रांसफर गतिः हाई-स्पीड??480 एमबीपीएस 2 ch (फ्रंट / रियर) कनेक्टर का आकारः यूएसबी-ए

• एसडी मेमोरी कार्डः 1ch एसडीएचसी संगत (32 जीबी तक)

• सीएफ कार्ड: -

• पीसी कार्ड स्लॉट:

• विकल्प कार्य बोर्ड: -

• मेमोरी बोर्ड:

• विस्तारित इंटरफ़ेसः संचार इकाई / विकल्प इकाई स्थापित करने के लिए

• विस्तारित सहायक इंटरफेसः 1ch वैकल्पिक इकाई के लिए माउंट

• साइड इंटरफेसः संचार इकाई स्थापित करने के लिए

• वायरलेस लैन संचार इकाई इंटरफ़ेस: -

• ऑडियो आउटपुट इंटरफ़ेसः-

• स्विच स्विच 1:

• स्विच 2: -

• बज़र आउटपुटः एकल स्वर (टोन की ऊँचाई और लंबाई समायोज्य)

• पावर एलईडीः प्रकाशक रंगः 2 रंग (नीला, नारंगी)

• सुरक्षात्मक संरचनाः सामने का भागः IP 67 F अंदर का पैनलः IP 2 X

• बाहरी आयामः 303 (डब्ल्यू) x 218 (एच) x 52 (डी) [मिमी]

• पैनल कट आयामः 289 (डब्ल्यू) x 200 (एच) [मिमी]

• द्रव्यमान (माउंटिंग हार्डवेयर को छोड़कर): 2.1 [किलो]

• परिवेश का परिचालन तापमानः 0 से 55 °C

• भंडारण परिवेश का तापमानः -20 °C से 60 °C

• परिवेश परिचालन आर्द्रताः 10 से 90% आरएच, गैर संक्षेपण

• भंडारण परिवेश आर्द्रताः 10 से 90% आरएच, गैर संक्षेपण

• विरोधी कंपन अनुपालन मानक: JIS B 3502, IEC 61131-2 को पूरा करता है

• विराम के साथ कंपन होने पर: आंशिक आयाम 3.5 मिमी, प्रत्येक दिशा में 10 बार X, Y, Z स्वीप की संख्याएक्सेलेरेशन 9.8 m/s 2, स्वीप की संख्या X, Y,

• निरंतर कंपन होने पर: एकल आयाम 1.75 मिमीगतिवर्धन 4.9 मीटर / सेकंड 2

• प्रभाव प्रतिरोधः JIS B 3502, IEC 61131-2 (147 m/s 2 (15 G) प्रत्येक X, Y, Z दिशा में 3 बार) को पूरा करता है

• उपयोग वातावरणः तेल का धुआं, संक्षारक गैस, ज्वलनशील गैस नहीं है, प्रवाहकीय धूल गंभीर नहीं है, यह प्रत्यक्ष सूर्य के प्रकाश के संपर्क में नहीं है (भंडारण के दौरान भी)

• उपयोग ऊंचाईः 2000 मीटर या उससे कम

• स्थापना स्थान: नियंत्रण कक्ष में

• ओवर वोल्टेज श्रेणीः II या उससे कम

• प्रदूषण की डिग्रीः 2 या उससे कम

• ठंडा करने की विधि: स्व-कूलिंग

• इनपुट आपूर्ति वोल्टेजः DC 24 V (+ 25%, - 20%)

• इनपुट आवृत्ति: -

• इनपुट अधिकतम स्पष्ट शक्ति: -

• अधिकतम भार पर बिजली की खपतः 42 W या उससे कम

• मुख्य इकाई शरीरः 15 W

• मुख्य इकाई (जब बैकलाइट बंद हो): 8 W

• प्रवेश करंटः 5 ए या उससे कम (20 एमएस, परिवेश तापमान 25 °C, अधिकतम भार)

• अनुमेय क्षणिक बिजली की विफलता का समयः 10 एमएस के भीतर

• शोर सहिष्णुताः शोर वोल्टेज 500 Vp-p, शोर चौड़ाई 1 μs, शोर द्वारा शोर आवृत्ति 25 से 60 Hz

• टोर

• वोल्टेज प्रतिरोधः बिजली की आपूर्ति टर्मिनल सभी एक साथ? पृथ्वी जमीन AC 350V 1 मिनट

• इन्सुलेशन प्रतिरोधः विद्युत आपूर्ति टर्मिनल सभी एक साथ? ग्राउंड DC 500 V इन्सुलेशन प्रतिरोध मीटर पर 10 MΩ या अधिक

• लागू तार का आकारः 0.75 से 2 [मिमी 2]

• लागू क्रिम टर्मिनल: एम 3 स्क्रू RAV1.25-3, V2 - S3 के लिए क्रिम टर्मिनल।3, V2 - N3A, FV2 - N3A

• लागू सख्त टोक़ (टर्मिनल ब्लॉक टर्मिनल स्क्रू): 0.5 से 0.8 [एन.एम.]

• ग्राउंडिंगः ग्रेड डी ग्राउंडिंग (टाइप 3 ग्राउंडिंग), जब ग्राउंडिंग असंभव हो तो बोर्ड से जुड़ना

• माउंटिंग प्रकारः मानक

• शिपिंग वजनः 3 किलोग्राम

उत्पाद का विवरण

• GT27 10.4 इंच SVGA रंग टचस्क्रीन डीसी (GT2710STBD)
• निर्माता: मित्सुबिशी
• श्रृंखलाः GOT2000
