IC693CMM321 ईथरनेट पीएलसी नियंत्रक, सीरीज 90-30 आईओ ईथरनेट मॉड्यूल 4 चैनल

पीएलसी प्रोग्रामेबल लॉजिक कंट्रोलर IC693CMM321 GE FANUC SERIES 90-30 ईथरनेट इंटरफेस मॉड्यूल

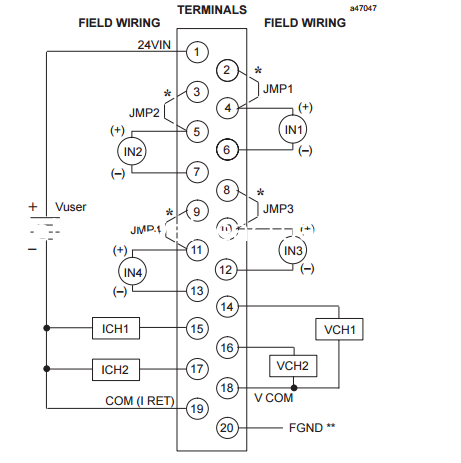

The Analog Current/Voltage Combination Input/Output module provides up to 4 differential input current or voltage channels and 2 single-ended output channels with either current loop outputs or voltage outputs. प्रत्येक चैनल को व्यक्तिगत रूप से वर्तमान या वोल्टेज रेंज के लिए विन्यस्त किया जा सकता है, जैसा कि लागू है, आपके आवेदन के लिए आवश्यक है। सभी मॉड्यूल विन्यास सॉफ्टवेयर के माध्यम से किया जाता है,वर्तमान इनपुट मोड के चयन के लिए आवश्यक एक जंपर को छोड़कर. सभी रेंजों को या तो Logicmaster 90-30/20/Micro प्रोग्रामिंग सॉफ्टवेयर कॉन्फ़िगरर फ़ंक्शन या सीरीज़ 90-30 हैंड-होल्ड प्रोग्रामर का उपयोग करके कॉन्फ़िगर किया जा सकता है।

ध्यान दें कि इस मॉड्यूल के विवरण में, मॉड्यूल को केवल एनालॉग कॉम्बो मॉड्यूल के रूप में जाना जाएगा।

प्रत्येक एनालॉग इनपुट पांच इनपुट रेंज (दो वोल्टेज और तीन वर्तमान) प्रदान करने में सक्षम है, जो हैंः

• 0 से +10 वोल्ट (एकध्रुवीय) - इनपुट और आउटपुट दोनों चैनलों के लिए डिफ़ॉल्ट रेंज।
• 10 से +10 वोल्ट (द्विध्रुवीय)
• 0 से 20 एमए 4 से 20 एमए
• 4 से 20 एमए बढ़ाया

डिफ़ॉल्ट इनपुट रेंज वोल्टेज मोड 0 से +10 वोल्ट (एकध्रुवीय) है, उपयोगकर्ता डेटा को इस प्रकार स्केल किया गया है कि 0V 0 की गिनती के अनुरूप है और 10V 32767 की गिनती के अनुरूप है।

प्रत्येक एनालॉग आउटपुट चार आउटपुट रेंज (दो वोल्टेज और दो वर्तमान) प्रदान करने में सक्षम हैः

• 0 से +10 वोल्ट (एकध्रुवीय) - इनपुट और आउटपुट दोनों चैनलों के लिए डिफ़ॉल्ट रेंज।
• 10 से +10 वोल्ट (द्विध्रुवीय)
• 0 से 20 मिलीअम्पियर
• 4 से 20 मिलीएम्प

त्वरित विवरण

1. ब्रांडःजी. ई.
2. मॉडल:IC693CMM321
3. मूल स्थान: संयुक्त राज्य अमेरिका

विवरण

आउटपुट को या तो Hold Last State या सिस्टम पावर में रुकावट होने पर अपनी सीमा के निचले छोर पर रीसेट करने के लिए कॉन्फ़िगर किया जा सकता है।आउटपुट भी अनुप्रयोग कार्यक्रम से आदेश पर रैंप मोड में संचालित करने के लिए विन्यस्त किया जा सकता हैरैंप मोड में, आउटपुट चैनल तुरंत नए मूल्य को लेने के बजाय, समय की अवधि के दौरान एक नए मूल्य पर संक्रमण करता है।उच्च और निम्न अलार्म सीमाओं सभी इनपुट चैनलों के लिए सेट किया जा सकता है और एक खुला तार गलती (वर्तमान आउटपुट मोड) प्रत्येक आउटपुट चैनल के लिए सीपीयू को सूचित किया जा सकता हैआरएक्स3आई रैक में एएलजी442 मॉड्यूल फील्ड में फर्मवेयर अपग्रेड का समर्थन करते हैं।

विनिर्देश

इनपुट चैनलों की संख्याः4 अंतर
इनपुट रेंजः0 से 20 एमए / 4 से 20 एमए / 4 से 20 एमए बढ़ाया गया
0 से +10V तक का संकल्पः2.5 mV (1 LSB = 2.5 mV)
संकल्प -10 से +10V:5 mV (1 LSB = 5 mV)
इनपुट फ़िल्टर प्रतिक्रियाः29 हर्ट्ज
आंतरिक +5V आपूर्ति से वर्तमान खपतः95 एमए
बाहरी उपयोगकर्ता आपूर्ति से वर्तमान खपतः129 mA
उपकरण का प्रकारःइनपुट/आउटपुट एनालॉग, करंट/वोल्टेज
बाहरी आपूर्ति वोल्टेज रेंजः20 से 30 वीडीसी (24 वीडीसी विशिष्ट)
वोल्टेज रिपल:10%
बिजली की खपतःआंतरिक +5 वीडीसी से 95 एमए, बाहरी +24 वीडीसी से 150 एमए
अद्यतन दरः अद्यतन दरः3 एमएस
पृथक्करण, क्षेत्र से बैकप्लेन और फ्रेम ग्राउंड तकः250 वीएसी निरंतर; 1500 वीएसी 1 मिनट के लिए
एनालॉग आउटपुटःदो, एकल? समाप्त
आउटपुट रेंजः0 से 20 एमए, 4 से 20 एमए
आउटपुट लोड क्षमताः2000 पीएफ (अधिकतम)
आउटपुट लोड इंडक्टेंसीः1 घंटा (अधिकतम)

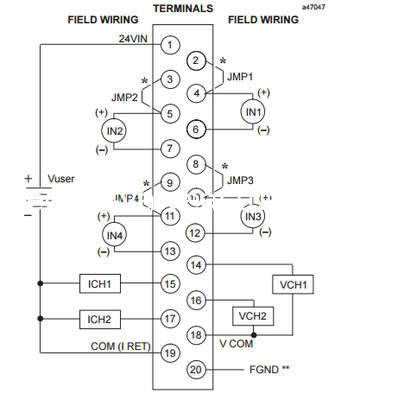

The Analog Current/Voltage Combination Input/Output module provides up to 4 differential input current or voltage channels and 2 single-ended output channels with either current loop outputs or voltage outputs. प्रत्येक चैनल को व्यक्तिगत रूप से वर्तमान या वोल्टेज रेंज के लिए विन्यस्त किया जा सकता है, जैसा कि लागू है, आपके आवेदन के लिए आवश्यक है। सभी मॉड्यूल विन्यास सॉफ्टवेयर के माध्यम से किया जाता है,वर्तमान इनपुट मोड के चयन के लिए आवश्यक एक जंपर को छोड़कर. सभी रेंजों को या तो Logicmaster 90-30/20/Micro प्रोग्रामिंग सॉफ्टवेयर कॉन्फ़िगरर फ़ंक्शन या सीरीज़ 90-30 हैंड-होल्ड प्रोग्रामर का उपयोग करके कॉन्फ़िगर किया जा सकता है।

ध्यान दें कि इस मॉड्यूल के विवरण में, मॉड्यूल को केवल एनालॉग कॉम्बो मॉड्यूल के रूप में जाना जाएगा।

प्रत्येक एनालॉग इनपुट पांच इनपुट रेंज (दो वोल्टेज और तीन वर्तमान) प्रदान करने में सक्षम है, जो हैंः

• 0 से +10 वोल्ट (एकध्रुवीय) - इनपुट और आउटपुट दोनों चैनलों के लिए डिफ़ॉल्ट रेंज।
• 10 से +10 वोल्ट (द्विध्रुवीय)
• 0 से 20 एमए 4 से 20 एमए
• 4 से 20 एमए बढ़ाया

डिफ़ॉल्ट इनपुट रेंज वोल्टेज मोड 0 से +10 वोल्ट (एकध्रुवीय) है, उपयोगकर्ता डेटा को इस प्रकार स्केल किया गया है कि 0V 0 की गिनती के अनुरूप है और 10V 32767 की गिनती के अनुरूप है।

प्रत्येक एनालॉग आउटपुट चार आउटपुट रेंज (दो वोल्टेज और दो वर्तमान) प्रदान करने में सक्षम हैः

• 0 से +10 वोल्ट (एकध्रुवीय) - इनपुट और आउटपुट दोनों चैनलों के लिए डिफ़ॉल्ट रेंज।
• 10 से +10 वोल्ट (द्विध्रुवीय)
• 0 से 20 मिलीअम्पियर
• 4 से 20 मिलीअम्पियर
