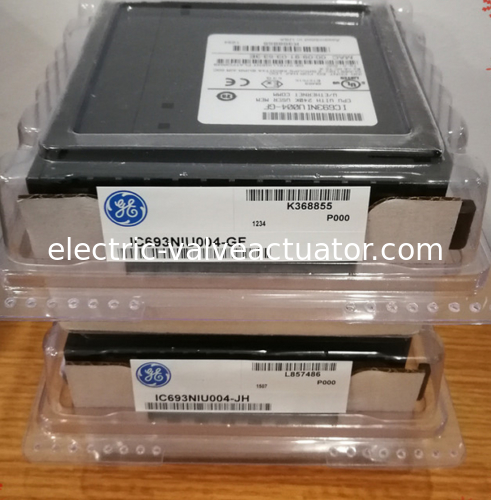

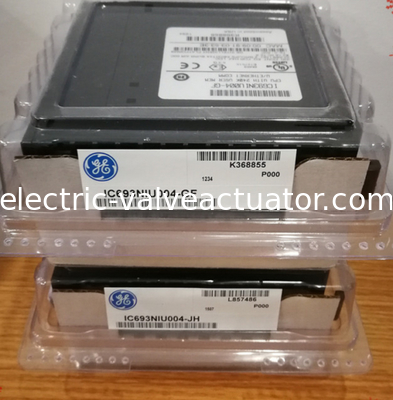

जीई जनरल इलेक्ट्रिक IC693NIU004 Fanuc 90-30 श्रृंखला ईथरनेट नेटवर्क इंटरफेस इकाई

जीई जनरल इलेक्ट्रिक IC693NIU004 फैनुक 90-30 सीरीज़ ईथरनेट नेटवर्क इंटरफेस यूनिट

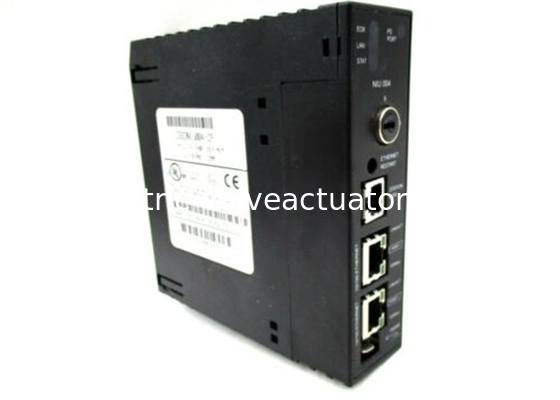

यह IC693NIU004 एक जीई फैनुक 90-30 सीरीज़ ईथरनेट नेटवर्क इंटरफेस यूनिट है। यह एक ईथरनेट ग्लोबल डेटा स्टेशन (ईजीडी) के रूप में संचालित होता है, जो नेटवर्क पर इनपुट और आउटपुट डेटा, स्थिति और नियंत्रण डेटा का आदान-प्रदान करता है। यूनिट में 8 एलईडी, एक ईथरनेट रीस्टार्ट पुश बटन, 3 पोर्ट कनेक्टर और एक शील्ड ग्राउंड कनेक्शन टैब है। मैक एड्रेस लेबल मॉड्यूल के बाहर स्थित हो सकता है। IC693NIU004 ENUI में 8 एलईडी हैं। ईओके, लैन, स्टेट और पीएस पोर्ट मॉड्यूल की स्थिति को इंगित करते हैं। अन्य चार एलईडी दो आरजे-45 पोर्ट से जुड़े हैं. पावर सप्लाई एलईडी ईथरनेट पोर्ट से संबंधित नहीं है, लेकिन यह केवल मॉड्यूल की पावर सप्लाई के सीरियल पोर्ट के माध्यम से ट्रैफ़िक की उपस्थिति को इंगित करता है। ईओके, लैन और स्टेट एलईडी ऑन/ऑफ ब्लिंकिंग स्लो या ब्लिंकिंग फास्ट हो सकते हैं। ये ईथरनेट इंटरफेस की स्थिति, ईथरनेट पोर्ट पर ट्रैफ़िक (लैन एलईडी) और यह कि एक अपवाद घटना हुई है, को इंगित करते हैं। प्रत्येक आरजे-45 पोर्ट में 2 एलईडी होते हैं जैसे कि आपको पीसी के आरजे-45 पोर्ट पर मिलते हैं। एक लेबल वाला लिंक/एसीटी तब चालू होता है जब लिंक शारीरिक रूप से मौजूद होता है और जब उस पोर्ट पर ट्रैफ़िक का पता चलता है तो झिलमिलाता है। दूसरा संकेतक लेबल 100 एमबीपीएस यह इंगित करने के लिए चालू होता है कि कनेक्शन 100 एमबीपीएस है

त्वरित विवरण

अन्य बेहतर उत्पाद

ईथरनेट रीस्टार्ट पुश बटन में 2 कार्य हैं: एलईडी टेस्ट और रीस्टार्ट करना। ईथरनेट रीस्टार्ट पुश बटन दबाने से ईथरनेट संचार बाधित हो जाएगा, इसमें एम्बेडेड स्विच से जुड़े अन्य उपकरणों के साथ कोई भी संचार शामिल है। जब ईथरनेट रीस्टार्ट पुशबटन दबाया जाता है, तो 7 एलईडी एक साथ चालू हो जाते हैं। यह सुनिश्चित करना चाहिए कि एलईडी बंद और चालू हो जाएं। फिर इंटरफ़ेस एक रीस्टार्ट करता है। पावर डायग्नोस्टिक्स चलते हैं और इंटरफ़ेस का सॉफ़्टवेयर परिचालन स्थिति में रीस्टार्ट होता है।

RS-232, 6-पिन, RJ-11 पोर्ट ईथरनेट इंटरफ़ेस पर स्टेशन मैनेजर सॉफ़्टवेयर तक पहुँचने के लिए एक टर्मिनल या टर्मिनल एमुलेटर को जोड़ने के लिए है। स्टेशन मैनेजर सुविधा का उपयोग ईथरनेट संचार के परीक्षण और समस्या निवारण के लिए किया जाता है। हालाँकि, इसका उपयोग वैकल्पिक है। ईथरनेट से टर्मिनल, एमुलेटर या सॉफ़्टवेयर लोडर को जोड़ने के लिए एक IC693CBL316A केबल का उपयोग किया जाता है। उपयोगकर्ता NIU पर 2 RJ-45 ईथरनेट पोर्ट पा सकते हैं। एक या दोनों को अन्य ईथरनेट उपकरणों से जोड़ा जा सकता है। प्रत्येक पोर्ट स्वचालित रूप से डेटा दर (10 एमबीपीएस या 100 एमबीपीएस), हाफ या फुल डुप्लेक्स और केबलिंग व्यवस्था का पता लगाता है: या तो सीधा या क्रॉसओवर। ENUI से कनेक्ट करने के लिए उपयोग की जाने वाली केबलें या तो शील्डेड या अनशील्डेड, डायरेक्ट या क्रॉसओवर हो सकती हैं। यह ध्यान दिया जाना चाहिए कि दो ईथरनेट पोर्ट को एक ही डिवाइस से कनेक्ट नहीं किया जाना चाहिए क्योंकि इससे पैकेट का डुप्लीकेशन होगा। ईथरनेट NIU को नेटवर्क पर उपयोग करने से पहले, इसे सिम्पलिसिटी मशीन एडिशन लॉजिक डेवलपर सॉफ़्टवेयर का उपयोग करके कॉन्फ़िगर किया जाना चाहिए। इसका उपयोग इसके लिए किया जाता है:

• ENUI को एक IP पता असाइन करना
• सबनेट मास्क, डिफ़ॉल्ट गेटवे और नाम सर्वर पता परिभाषित करना
• ENIU और कंट्रोलर के बीच ईथरनेट ग्लोबल डेटा एक्सचेंज मैसेजिंग सेट करना

सीपीयू बेसप्लेट में ईथरनेट NIU स्थापित करना

• सुनिश्चित करें कि बेसप्लेट पावर बंद है।
• मॉड्यूल को स्लॉट 1 और कनेक्टर के साथ संरेखित करें। मॉड्यूल को ऊपर की ओर झुकाएं ताकि मॉड्यूल का शीर्ष रियर हुक बेसप्लेट पर स्लॉट में लग जाए।
• मॉड्यूल को नीचे की ओर घुमाएं जब तक कि कनेक्टर मिल न जाएं और मॉड्यूल के नीचे का लॉकिंग लीवर बेसप्लेट नॉच में लगकर जगह पर न आ जाए।
• यह सुनिश्चित करने के लिए मॉड्यूल की जाँच करें कि यह ठीक से बैठा है।
• ईथरनेट इंटरफ़ेस पर एक या दोनों ईथरनेट पोर्ट को नेटवर्क से कनेक्ट करें।
