GE FANUC IC693CHS393F ENHANCED 10-SLOT रिमोट बेस एक्सपेंशन ईएमआई एक साल की गारंटी

GE FANUC IC693CHS393F ENHANCED 10-SLOT रिमोट बेस एक्सपेंशन ईएमआई एक साल की गारंटी

त्वरित विवरण

1. ब्रांडःजी. ई.
2. मॉडल:IC693CHS393F
3. मूल स्थान: संयुक्त राज्य अमेरिका

अन्य श्रेष्ठ उत्पाद

रिमोट बेसप्लेट का उपयोग करने वाले सिस्टम में सभी बेसप्लेट को जोड़ने के लिए 700 फीट से अधिक केबल नहीं हो सकता है। रिमोट बेसप्लेट अकेले खड़ा नहीं हो सकता है। इसे एक सिस्टम से जोड़ा जाना चाहिए जिसमें एक सीपीयू है।सीपीयू पीएलसी या पीसी इंटरफेस कार्ड से लैस पर्सनल कंप्यूटर में हो सकता है (अध्याय 11 देखें). Remote capability is facilitated by the Remote baseplate’s built-in isolation between the +5 volt logic supply used by the I/O modules residing in the Remote baseplate and the supply for the interface circuit associated with the I/O Bus Expansion Interface. पृथक्करण असंतुलित ग्राउंड स्थितियों से जुड़ी समस्याओं को रोकने में मदद करता है. प्रति प्रणाली के लिए अनुमति दी जाने वाली रिमोट बेसप्लेट की अधिकतम संख्या उनके साथ उपयोग किए जाने वाले सीपीयू के प्रकार पर निर्भर करती है. सीपीयू के लिए 331, 340, और 341, अधिकतम 4 है। 350 और उच्चतर क्रमांकित सीपीयू के लिए अधिकतम 7 है।प्रत्येक रिमोट बेसप्लेट में अन्य बेसप्लेट से कनेक्शन के लिए अपने दाहिने छोर पर 25-पिन महिला डी-प्रकार विस्तार कनेक्टर लगाया गया हैरिमोट बेसप्लेट दो आकारों में उपलब्ध हैं; 5-स्लॉट (IC693CHS398) और 10-स्लॉट (IC693CHS392) एक रिमोट बैकप्लेन निम्नलिखित बुद्धिमान विकल्प मॉड्यूल का समर्थन नहीं करता हैः पीसीएम, एडीसी, बीईएम330, और सीएमएम।इन मॉड्यूल एक सीपीयू बेसप्लेट में घुड़सवार किया जाना चाहिए. अन्य सभी I/O और विकल्प मॉड्यूल किसी भी प्रकार के बेसप्लेट में माउंट किए जा सकते हैं। रिमोट बेसप्लेट एक ही भौतिक आकार के होते हैं, एक ही प्रकार की बिजली की आपूर्ति का उपयोग करते हैं,और एक्सपेंशन बेसप्लेट के समान आई/ओ और विकल्प मॉड्यूल का समर्थन करता हैप्रत्येक रिमोट बेसप्लेट में रैक नंबर चयन डीआईपी स्विच होता है।

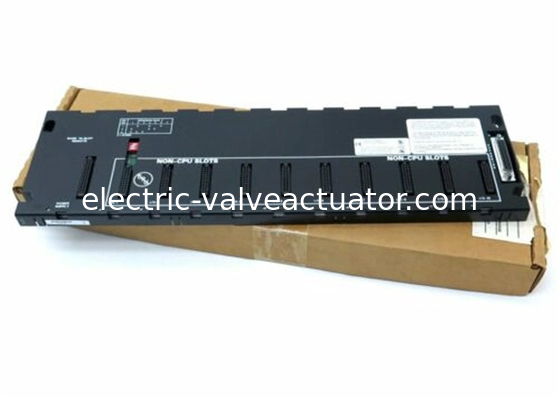

GE Fanuc IC693CHS393 एक 10-स्लॉट रिमोट बेसप्लेट है।यह घटक जीई सीरीज 90-30 पीएलसी प्रणाली के लिए डिज़ाइन किया गया है। किसी भी अनुप्रयोग को संचालित करते समय, उपयोगकर्ताओं को इस इकाई के बारे में कुछ चीजों के बारे में पता होना चाहिए।सबसे पहले, किसी भी प्रणाली में जो दूरस्थ आधार प्लेटों का उपयोग करता है,सभी आधार प्लेटों को जोड़ने वाली केबल की कुल मात्रा 700 फीट से कम होनी चाहिए।. इसके अलावा, एक रिमोट बेसप्लेट एक स्टैंड-अलोन यूनिट नहीं हो सकती है। इसके बजाय, इसे एक सिस्टम से जोड़ा जाना चाहिए जिसमें एक सीपीयू है। यह सीपीयू एक प्रोग्राम करने योग्य लॉजिक कंट्रोलर (पीएलसी) या पीसी में हो सकता है। हालांकि,पीसी पर पर्सनल कंप्यूटर इंटरफेस कार्ड होना चाहिए.

रिमोट बेसप्लेट में अंतर्निहित अलगाव है।यह रिमोट बेसप्लेट में स्थित I/O मॉड्यूल द्वारा उपयोग की जाने वाली +5 वोल्ट लॉजिक सप्लाई और इंटरफेस सर्किट के लिए आपूर्ति के बीच है, जो I/O बस विस्तार इंटरफेस से जुड़ा हुआ है.असंतुलित जमीनी परिस्थितियों से समस्याएं हो सकती हैं, इसलिए इन समस्याओं का मुकाबला करने के लिए अलगाव होना महत्वपूर्ण है। एक प्रणाली में सीपीयू का प्रकार रिमोट बेसप्लेट की संख्या को निर्धारित करेगा जिसका उपयोग किया जा सकता है। सीपीयू 331, 340 और 341 के लिए अधिकतम 4 है। 350 और उच्चतर नंबर वाले सभी सीपीयू के लिए, सीपीयू के लिए अधिकतम 4 है।अधिकतम संख्या 7 है।.





कुछ बुद्धिमान विकल्प मॉड्यूल हैं जो रिमोट बैकप्लेन द्वारा समर्थित नहीं हैं - पीसीएम, सीएमएम, एडीसी और बीईएम330. इन मॉड्यूलों का उपयोग करने के लिए, उपयोगकर्ता को उन्हें सीपीयू बेसप्लेट में माउंट करना होगा।अन्य सभी I/O मॉड्यूल और वैकल्पिक मॉड्यूल किसी भी प्रकार के बेसप्लेट में लगाए जा सकते हैं। एक्सपेंशन बेसप्लेट के समान, रिमोट बेसप्लेट एक ही प्रकार की बिजली की आपूर्ति का उपयोग करते हैं और एक ही I / O मॉड्यूल और विकल्प मॉड्यूल का समर्थन करते हैं। वे एक ही भौतिक आकार के भी हैं।प्रत्येक रिमोट बेसप्लेट के दाहिने छोर पर एक 25 पिन महिला डी-प्रकार विस्तार कनेक्टर है।यह अन्य बेसप्लेट से कनेक्शन के लिए है। प्रत्येक रिमोट बेसप्लेट में रैक नंबर चयन डीआईपी स्विच भी होता है।
