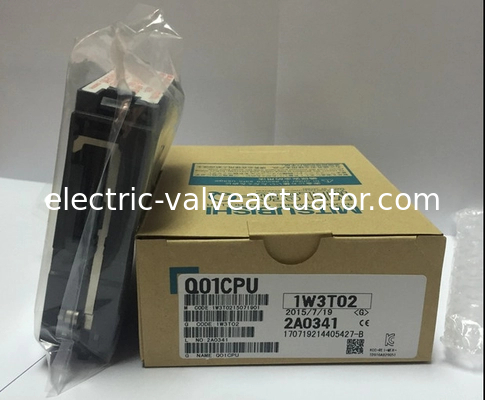

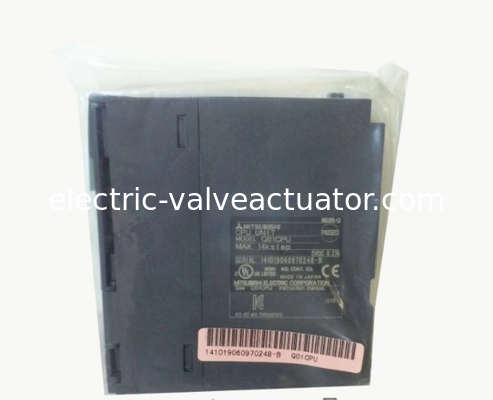

मित्सुबिशी प्रोग्रामेबल लॉजिक कंट्रोलर Q01CPU MELSEC-Q PLC 56 kB प्रोग्राम क्षमता

Name: मित्सुबिशी प्रोग्रामेबल लॉजिक कंट्रोलर Q01CPU MELSEC-Q PLC 56 kB प्रोग्राम क्षमता
Brand: Hontai Machinery and equipment (HK) Co. ltd
SKU: Mitsubishi
Price: 210.00 USD
Availability: InStock

ब्रांड नाम:	Mitsubishi
मॉडल संख्या:	Mitsubishi
एमओक्यू:	1
कीमत:	बातचीत योग्य
भुगतान की शर्तें:	L/C, D/A, D/P, T/T, Western Union, MoneyGram
आपूर्ति करने की क्षमता:	In Stock

विस्तृत जानकारी

उत्पाद का वर्णन

विस्तृत जानकारी

Place of Origin:

Japan

प्रमाणन:

Packaging Details:

New Original Box

Supply Ability:

In Stock

उत्पाद का वर्णन

विस्तृत उत्पाद विवरण

श्रेणी:	प्रोग्रामेबल लॉजिक कंट्रोलर	मॉडल:	Q01CPU
ब्रांड:	मित्सुबिशी	उत्पत्ति का देश:	जापान
प्रकार:	रिमोट मॉड्यूल	श्रृंखला:	MELSEC-Q
प्रोग्राम क्षमता:	56 KB	वोल्टेज:	5 V DC
मुख्य विशेषता:	ईथरनेट पीएलसी नियंत्रक , पीएलसी का उपयोग करके औद्योगिक स्वचालन

मित्सुबिशी प्रोग्रामेबल लॉजिक कंट्रोलर Q01CPU MELSEC-Q PLC 56 kB प्रोग्राम क्षमता

विशेषताएँ

विशेषता	मूल्य
इसके साथ प्रयोग करें	MELSEC Q श्रृंखला
I/O की संख्या	2048
निर्माता श्रृंखला	MELSEC Q
इनपुट प्रकार	एनालॉग, डिजिटल
वोल्टेज श्रेणी	5 V dc
आउटपुट प्रकार	एनालॉग, डिजिटल
संचार पोर्ट प्रकार	RS232C
प्रोग्राम क्षमता	56 kB
प्रोग्रामिंग इंटरफ़ेस	कंप्यूटर, ऑपरेटिंग पैनल
न्यूनतम ऑपरेटिंग तापमान	0°C
बैटरी बैकअप	हाँ
माउंटिंग प्रकार	डीआईएन रेल
मेमोरी	94 kB
गहराई	98mm
आयाम	89.3 x 27.4 x 98 mm
अधिकतम ऑपरेटिंग तापमान	+55°C
लंबाई	89.3mm
अधिकतम इनपुट/आउटपुट	8192
संचार पोर्ट की संख्या	1
चौड़ाई	27.4mm

MELSEC सिस्टम Q की विशेषताएं

CPU मॉड्यूल

MELSEC सिस्टम Q CPU मॉड्यूल की एक विस्तृत श्रृंखला प्रदान करता है:

●Basic मॉडल QCPU

– Q00JCPU

– Q00CPU

–Q01CPU

●High performance मॉडल QCPU

– Q02CPU

– Q02HCPU

– Q06HCPU

– Q12HCPU

–Q25HCPU

●Universal मॉडल QCPU

– Q00UJCPU

– Q00UCPU

– Q01UCPU

– Q02UCPU

– Q03UDCPU

– Q03UDECPU

– Q04UDHCPU

– Q04UDEHCPU

– Q06UDHCPU

– Q06UDEHCPU

– Q10UDHCPU

– Q10UDEHCPU

– Q13UDHCPU

– Q13UDEHCPU

– Q20UDHCPU

– Q20UDEHCPU

– Q26UDHCPU

– Q26UDEHCPU

●Process CPU

– Q02PHCPU

– Q06PHCPU

– Q12PHCPU

– Q25PHCPU

●Redundant CPU

– Q12PRHCPU

– Q25PRHCPU

बेस यूनिट

Q00JCPU और Q00UJCPU में बिजली की आपूर्ति, CPU और पांच स्लॉट वाली मुख्य बेस यूनिट शामिल हैं।

अन्य सभी CPU को एक मुख्य बेस यूनिट पर लगाया जाना है। इसके अतिरिक्त एक या दो बिजली की आपूर्ति

लगाई जा सकती है और बारह मॉड्यूल तक।

विस्तार बेस यूनिट को बस केबल के माध्यम से मुख्य बेस यूनिट से जोड़ा जा सकता है। विस्तार बेस यूनिट एक अलग बिजली आपूर्ति के लिए स्लॉट के साथ या बिना और बारह मॉड्यूल तक के लिए स्लॉट के साथ उपलब्ध हैं।

Q00JCPU और Q00UJCPU एक मुख्य बेस यूनिट और दो पर अधिकतम 16 मॉड्यूल को संबोधित कर सकते हैं

विस्तार बेस यूनिट।

CPU मॉड्यूल Q00CPU, Q01CPU, Q00UCPU, Q01UCPU और Q02UCPU को चार विस्तार बेस यूनिट तक और कुल 24 मॉड्यूल (Q02UCPU के साथ 36 मॉड्यूल) के साथ बढ़ाया जा सकता है।

Q12PRHCPU और Q25PRHCPU को छोड़कर, अन्य सभी CPU प्रकारों को अधिकतम 64 स्लॉट के साथ सात विस्तार बेस यूनिट के साथ बढ़ाया जा सकता है। मुख्य बेस यूनिट और अंतिम विस्तार बेस यूनिट के बीच अधिकतम दूरी 13.2 मीटर है, ताकि बेस यूनिट को कैबिनेट के अंदर एक दूसरे से कुछ दूरी पर लगाया जा सके।

एक रिडंडेंट पीएलसी सिस्टम से विस्तार बेस यूनिट को जोड़ना

एक विस्तार बेस यूनिट को सीरियल नंबर 09012... तक एक रिडंडेंट CPU वाली मुख्य बेस यूनिट से जोड़ना संभव नहीं है। विस्तार MELSECNET/H नेटवर्क के माध्यम से रिमोट I/O स्टेशन द्वारा किया जा सकता है।

सीरियल नंबर 09012... से शुरू होकर एक रिडंडेंट Q12PRHCPU या Q25PRHCPU वाली एक मुख्य बेस यूनिट को अधिकतम सात विस्तार बेस यूनिट के साथ कुल 63 मॉड्यूल तक जोड़ना संभव है।

पहला विस्तार बेस यूनिट प्रकार Q65WRB होना चाहिए, दूसरा से सातवां यूनिट Q68RB प्रकार का हो सकता है।

8192 इनपुट और आउटपुट तक

CPU प्रकार Q02(H) से Q25H, Q03UD(E)CPU से यूनिवर्सल मॉडल CPU, सभी प्रोसेस CPU और रिडंडेंट CPU बेस यूनिट पर सीधे 4096 इनपुट/आउटपुट को संबोधित कर सकते हैं। रिमोट I/O के साथ मिलकर ये CPU 8192 I/O पॉइंट तक को संबोधित कर सकते हैं।

एक Q02UCPU सीधे 2048 इनपुट/आउटपुट तक और कुल 8192 I/O तक को संबोधित कर सकता है।

Q00JCPU और Q00UJCPU सीधे 256 I/O पॉइंट को संबोधित करते हैं। Q00CPU, Q00UCPU, Q01CPU या Q01UCPU 1024 I/O पॉइंट को संबोधित करते हैं। इन CPU प्रकारों के साथ संख्या को 2048 पॉइंट तक और यूनिवर्सल मॉडल पीएलसी CPU के साथ रिमोट I/O द्वारा 8192 पॉइंट तक बढ़ाया जाता है।

उच्च गति प्रोग्राम प्रोसेसिंग

अतिरिक्त "H" वाले CPU प्रकार (जैसे Q12HCPU, Q25HCPU या Q12PHCPU) प्रोग्राम की तेज़ प्रोसेसिंग करते हैं। Q02CPU द्वारा LD निर्देश (लोड) के लिए ऑपरेशन का समय 79 ns है। H प्रकार के CPU द्वारा समान निर्देश 34 ns में किया जाता है।

एक यूनिवर्सल मॉडल पीएलसी CPU प्रोसेसिंग गति को अतिरिक्त रूप से बढ़ाता है। उपरोक्त LD निर्देश का ऑपरेशन समय Q03UDCPU के साथ केवल 20 ns और Q04UDCPU से CPU मॉड्यूल के साथ केवल 9.5 ns लेता है।

नए MELSEC सिस्टम के साथ

एकीकृत मेमोरी और प्रोसेसर वाली Q मुख्य बेस यूनिट I/O मॉड्यूल, इंटेलिजेंट फंक्शन मॉड्यूल और नेटवर्क मॉड्यूल में डेटा ट्रांसफर को पिछले बेस यूनिट की तुलना में बहुत तेज़ बनाती है। एक इंटेलिजेंट फंक्शन मॉड्यूल के लिए Q02HCPU की पहुंच Q2ASHCPU की तुलना में प्रति शब्द 20 μs पर 7 गुना तेज़ है। MELSECNET/10 नेटवर्क का रिफ्रेश चक्र Q02HCPU की तुलना में लगभग 4.3 गुना तेज़ है और 8 kwords के लिए केवल 4.6 ms की आवश्यकता होती है।
