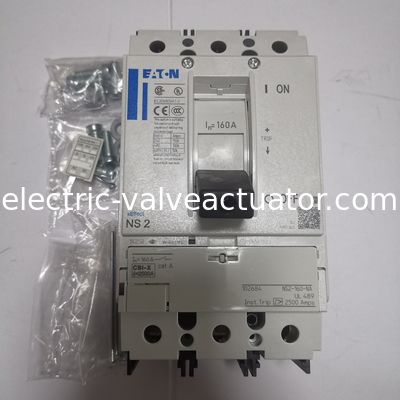

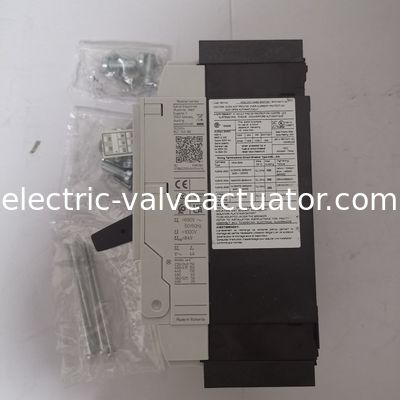

ईटन मोल्ड केस सर्किट ब्रेकर एक्सेसरी स्विच आइसोलेशन स्विच, मोल्ड केस स्विच NS2-160-NA

कैटलॉग संख्या

102684

मॉडल कोड

NS2-160-NA

ईएएन

4015081025442

उत्पाद की लंबाई/गहनता

142 मिमी

उत्पाद की ऊंचाई

185 मिमी

उत्पाद की चौड़ाई

105 मिमी

उत्पाद का वजन

2.404 किलो

अनुपालन

RoHS अनुरूप

प्रमाणपत्र

आईईसी 60947-2
सीएसए (फाइल नं. 22086)
सीएसए प्रमाणित
UL 489
विशेष रूप से उत्तरी अमेरिका के लिए डिज़ाइन किया गया
CSA-C22.2 नंबर 5-09
यूएल/सीएसए
सीएसए (वर्ग संख्या 4652-06)
UL (श्रेणी नियंत्रण संख्या WJAZ)
UL (फाइल नं. E148671)
सीई चिह्न
आईईसी
UL सूचीबद्ध

वैश्विक सूची

102684

उत्पाद विनिर्देश

एम्परेज रेटिंग

160 ए

रेटिंग वोल्टेज

690 वी - 690 वी

सर्किट ब्रेकर फ्रेम का प्रकार

N2

विशेषताएं

सुरक्षा इकाई
मोटर ड्राइव विकल्प

10.10 तापमान में वृद्धि

पैनल निर्माता तापमान वृद्धि की गणना के लिए जिम्मेदार है। ईटन उपकरणों के लिए गर्मी अपव्यय डेटा प्रदान करेगा।

10.11 शॉर्ट सर्किट के लिए रेटिंग

पैनल निर्माता की जिम्मेदारी है। स्विचगियर के लिए विनिर्देशों का पालन किया जाना चाहिए।

10.12 विद्युत चुम्बकीय संगतता

पैनल निर्माता की जिम्मेदारी है। स्विचगियर के लिए विनिर्देशों का पालन किया जाना चाहिए।

10.13 यांत्रिक कार्य

उपकरण आवश्यकताओं को पूरा करता है, बशर्ते कि निर्देश पुस्तिका (आईएल) में दी गई जानकारी का पालन किया जाए।

10.2.2 संक्षारण प्रतिरोध

उत्पाद मानक की आवश्यकताओं को पूरा करता है।

10.2.3.1 आवरणों की थर्मल स्थिरता का सत्यापन

उत्पाद मानक की आवश्यकताओं को पूरा करता है।

10.2.3.2 सामान्य गर्मी के लिए इन्सुलेशन सामग्री के प्रतिरोध का सत्यापन

उत्पाद मानक की आवश्यकताओं को पूरा करता है।

10.2.3.3 आंतरिक विद्युत प्रभावों द्वारा असामान्य गर्मी/आग के प्रति इन्सुलेट का प्रतिरोध

उत्पाद मानक की आवश्यकताओं को पूरा करता है।

10.2.4 पराबैंगनी (यूवी) विकिरण के प्रतिरोध

उत्पाद मानक की आवश्यकताओं को पूरा करता है

10.2.5 उठाना

लागू नहीं होता है, क्योंकि पूरे स्विचगियर का मूल्यांकन करना आवश्यक है।

10.2.6 यांत्रिक प्रभाव

लागू नहीं होता है, क्योंकि पूरे स्विचगियर का मूल्यांकन करना आवश्यक है।

10.2.7 शिलालेख

उत्पाद मानक की आवश्यकताओं को पूरा करता है।

10.3 संयोजनों की सुरक्षा का स्तर

लागू नहीं होता है, क्योंकि पूरे स्विचगियर का मूल्यांकन करना आवश्यक है।

10.4 रिक्त स्थान और रेंगने की दूरी

उत्पाद मानक की आवश्यकताओं को पूरा करता है।

10.5 विद्युत झटके से सुरक्षा

लागू नहीं होता है, क्योंकि पूरे स्विचगियर का मूल्यांकन करना आवश्यक है।

10.6 स्विचिंग उपकरणों और घटकों का समावेश

लागू नहीं होता है, क्योंकि पूरे स्विचगियर का मूल्यांकन करना आवश्यक है।

10.7 आंतरिक विद्युत सर्किट और कनेक्शन

पैनल बिल्डर की जिम्मेदारी है।

10.8 बाहरी कंडक्टरों के लिए कनेक्शन

पैनल बिल्डर की जिम्मेदारी है।

10.9.2 बिजली-आवृत्ति विद्युत शक्ति

पैनल बिल्डर की जिम्मेदारी है।

10.9.3 आवेग प्रतिरोध वोल्टेज

पैनल बिल्डर की जिम्मेदारी है।

10.9.4 इन्सुलेटिंग सामग्री से बने आवरणों का परीक्षण

पैनल बिल्डर की जिम्मेदारी है।

प्रदूषण की डिग्री

3

माउंटिंग विधि

तय
डीआईएन रेल (टॉप हैट रेल) की स्थापना वैकल्पिक है
अंतर्निहित उपकरण स्थिर अंतर्निहित तकनीक

उपकरण का ताप अपव्यय, धारा-निर्भर

24.35 W

परिवेश संचालन तापमान - अधिकतम

70 °C

परिवेश संचालन तापमान - मिनट

-25 °C

परिवेश भंडारण तापमान - अधिकतम

70 °C

परिवेश भंडारण तापमान - मिनट

-40 °C

नामित धारा (आईयू)

250 ए

अवलोकन
विनिर्देश
संसाधन
102684
क्रम संख्या STBN2250404054414
ईटन मोलर श्रृंखला NZM - मोल्ड केस सर्किट ब्रेकर। मोल्ड केस स्विच, 3p, 160A
सामान्य विनिर्देश
उत्पाद का नाम
ईटन मोलर श्रृंखला NZM मोल्ड केस स्विच
कैटलॉग संख्या
102684
मॉडल कोड
NS2-160-NA
ईएएन
4015081025442
उत्पाद की लंबाई/गहनता
142 मिमी
उत्पाद की ऊंचाई
185 मिमी
उत्पाद की चौड़ाई
105 मिमी
उत्पाद का वजन
2.404 किलो
अनुपालन
RoHS अनुरूप
प्रमाणपत्र
आईईसी 60947-2
सीएसए (फाइल नं. 22086)
सीएसए प्रमाणित
UL 489
विशेष रूप से उत्तरी अमेरिका के लिए डिज़ाइन किया गया
CSA-C22.2 नंबर 5-09
यूएल/सीएसए
सीएसए (वर्ग संख्या 4652-06)
UL (श्रेणी नियंत्रण संख्या WJAZ)
UL (फाइल नं. E148671)
सीई चिह्न
आईईसी
UL सूचीबद्ध
वैश्विक सूची
102684
उत्पाद विनिर्देश
एम्परेज रेटिंग
160 ए
रेटिंग वोल्टेज
690 वी - 690 वी
सर्किट ब्रेकर फ्रेम का प्रकार
N2
विशेषताएं
सुरक्षा इकाई
मोटर ड्राइव विकल्प
10.10 तापमान में वृद्धि
पैनल निर्माता तापमान वृद्धि की गणना के लिए जिम्मेदार है। ईटन उपकरणों के लिए गर्मी अपव्यय डेटा प्रदान करेगा।
10.11 शॉर्ट सर्किट के लिए रेटिंग
पैनल निर्माता की जिम्मेदारी है। स्विचगियर के लिए विनिर्देशों का पालन किया जाना चाहिए।
10.12 विद्युत चुम्बकीय संगतता
पैनल निर्माता की जिम्मेदारी है। स्विचगियर के लिए विनिर्देशों का पालन किया जाना चाहिए।
10.13 यांत्रिक कार्य
उपकरण आवश्यकताओं को पूरा करता है, बशर्ते कि निर्देश पुस्तिका (आईएल) में दी गई जानकारी का पालन किया जाए।
10.2.2 संक्षारण प्रतिरोध
उत्पाद मानक की आवश्यकताओं को पूरा करता है।
10.2.3.1 आवरणों की थर्मल स्थिरता का सत्यापन
उत्पाद मानक की आवश्यकताओं को पूरा करता है।
10.2.3.2 सामान्य गर्मी के लिए इन्सुलेशन सामग्री के प्रतिरोध का सत्यापन
उत्पाद मानक की आवश्यकताओं को पूरा करता है।
10.2.3.3 आंतरिक विद्युत प्रभावों द्वारा असामान्य गर्मी/आग के प्रति इन्सुलेट का प्रतिरोध
उत्पाद मानक की आवश्यकताओं को पूरा करता है।
10.2.4 पराबैंगनी (यूवी) विकिरण के प्रतिरोध
उत्पाद मानक की आवश्यकताओं को पूरा करता है।
10.2.5 उठाना
लागू नहीं होता है, क्योंकि पूरे स्विचगियर का मूल्यांकन करना आवश्यक है।
10.2.6 यांत्रिक प्रभाव
लागू नहीं होता है, क्योंकि पूरे स्विचगियर का मूल्यांकन करना आवश्यक है।
10.2.7 शिलालेख
उत्पाद मानक की आवश्यकताओं को पूरा करता है।
10.3 संयोजनों की सुरक्षा का स्तर
लागू नहीं होता है, क्योंकि पूरे स्विचगियर का मूल्यांकन करना आवश्यक है।
10.4 रिक्त स्थान और रेंगने की दूरी
उत्पाद मानक की आवश्यकताओं को पूरा करता है।
10.5 विद्युत झटके से सुरक्षा
लागू नहीं होता है, क्योंकि पूरे स्विचगियर का मूल्यांकन करना आवश्यक है।
10.6 स्विचिंग उपकरणों और घटकों का समावेश
लागू नहीं होता है, क्योंकि पूरे स्विचगियर का मूल्यांकन करना आवश्यक है।
10.7 आंतरिक विद्युत सर्किट और कनेक्शन
पैनल बिल्डर की जिम्मेदारी है।
10.8 बाहरी कंडक्टरों के लिए कनेक्शन
पैनल बिल्डर की जिम्मेदारी है।
10.9.2 बिजली-आवृत्ति विद्युत शक्ति
पैनल बिल्डर की जिम्मेदारी है।
10.9.3 आवेग प्रतिरोध वोल्टेज
पैनल बिल्डर की जिम्मेदारी है।
10.9.4 इन्सुलेटिंग सामग्री से बने आवरणों का परीक्षण
पैनल बिल्डर की जिम्मेदारी है।
प्रदूषण की डिग्री
3
माउंटिंग विधि
तय
डीआईएन रेल (टॉप हैट रेल) की स्थापना वैकल्पिक है
अंतर्निहित उपकरण स्थिर अंतर्निहित तकनीक
उपकरण का ताप अपव्यय, धारा-निर्भर
24.35 W
परिवेश संचालन तापमान - अधिकतम
70 °C
परिवेश संचालन तापमान - मिनट
-25 °C
परिवेश भंडारण तापमान - अधिकतम
70 °C
परिवेश भंडारण तापमान - मिनट
-40 °C
नामित धारा (आईयू)
250 ए
रेटेड करंट (Iu) (UL 489 csa 22.2 no. 5.1)
250 ए
सहायक संपर्कों की संख्या (बदली संपर्क)
0
सहायक संपर्कों की संख्या (आमतौर पर बंद संपर्क)
0
सहायक संपर्कों की संख्या (सामान्य रूप से खुले संपर्क)
0
स्थान बदलें
I, +, 0
सुरक्षा का स्तर
एचएमआई उपकरणों के क्षेत्र मेंः IP20 (मूल सुरक्षा प्रकार)
IP20
आने वाली आपूर्ति की दिशा
आवश्यकतानुसार
मुख्य सर्किट का विद्युत कनेक्शन प्रकार
पेंच कनेक्शन
जीवन काल, यांत्रिक
20000 परिचालन
ओवरवोल्टेज श्रेणी
III
सुरक्षा की डिग्री (आईपी), सामने की ओर
IP66 (दरवाजे के साथ घुमावदार कुपलिंग हैंडल)
IP40 (अछूता सर्किट के साथ)
सुरक्षा का स्तर (समापन)
IP00 (समाप्ति, चरण अलगाव और बैंड टर्मिनल)
IP10 (टनेल टर्मिनल)
खंभे की संख्या
तीन ध्रुवीय
टर्मिनल क्षमता (तामा पट्टी)
न्यूनतम 16 मिमी x 0.8 मिमी के 2 खंड पीछे की ओर कनेक्शन पर (छिद्रित)
बॉक्स टर्मिनल पर 16 मिमी x 0.8 मिमी के अधिकतम 10 खंड
अधिकतम 24 मिमी x 0.8 मिमी के 10 खंड पीछे की ओर कनेक्शन पर (छिद्रित)
टर्मिनल बॉक्स पर अधिकतम 8 खंड 15.5 मिमी x 0.8 मिमी (2x)
बॉक्स टर्मिनल पर 9 मिमी x 0.8 मिमी के न्यूनतम 2 खंड
NA: अधिकतम 16 मिमी x 0.8 मिमी के 10 खंड पीछे की ओर कनेक्शन पर (छिद्रित)
एनएः न्यूनतम 16 मिमी x 0.8 मिमी के 2 खंड पीछे की ओर कनेक्शन पर (छिद्रित)
जीवन काल, विद्युत
415 V AC-1 पर 10000 संचालन
7500 ऑपरेशन 690 V AC-1 पर
400 V AC-1 पर 10000 संचालन
6500 ऑपरेशन 400 V AC-3 पर
690 V AC-3 पर 5000 संचालन
6500 ऑपरेशन 415 V AC-3 पर
कार्य
डिस्कनेक्टर/मुख्य स्विच
प्रकार
स्विच-डिस्कनेक्टर
विशेष विशेषताएं
IEC/EN 60947-2: IEC/EN 60204 के अनुसार मुख्य स्विच विशेषताओं और अलगाव विशेषताओं के साथ अतिरिक्त धारा के बिना सर्किट ब्रेकर (CBI-X)
नामित धारा = नामित निर्बाध धाराः 160 ए
आवेदन
शाखा सर्किट, फीडर सर्किट
मुख्य धारा सर्किट के लिए कनेक्शन की स्थिति
सामने की ओर
निर्दिष्ट ताप अपव्यय के लिए नामित परिचालन धारा (In)
160 ए
शक्ति हानि
24.3 W
शॉर्ट सर्किट का कुल ब्रेकटाइम
< 10 एमएस
शॉर्ट सर्किट रिलीज़ गैर-देरी सेटिंग - अधिकतम
2500 ए
शॉर्ट सर्किट रिलीज़ गैर-देरी सेटिंग - मिनट
2500 ए
टर्मिनल क्षमता (कापर बसबार)
NA: न्यूनतम 16 मिमी x 5 मिमी सीधे स्विच के पीछे के कनेक्शन पर
अधिकतम 24 मिमी x 8 मिमी सीधे स्विच के पीछे की तरफ कनेक्शन पर
M8 पीछे की ओर पेंच कनेक्शन पर
न्यूनतम 16 मिमी x 5 मिमी सीधे स्विच के पीछे के हिस्से पर
NA: M8 पीछे की ओर पेंच कनेक्शन पर
NA: अधिकतम 20 मिमी x 5 मिमी सीधे स्विच के पीछे के कनेक्शन पर
टर्मिनल क्षमता (कॉपर सॉलिड कंडक्टर/केबल)
बॉक्स टर्मिनल पर 6 मिमी2 - 16 मिमी2 (2x)
एनएः सुरंग टर्मिनल में 6 AWG (1x)
बॉक्स टर्मिनल पर 10 मिमी2 - 16 मिमी2 (1x)
4 मिमी2 - 16 मिमी2 (2x) सीधे स्विच के पीछे की तरफ कनेक्शन पर
10 मिमी2 - 16 मिमी2 (1x) सीधे स्विच के पीछे की तरफ कनेक्शन पर
सुरंग टर्मिनल में 16 मिमी2 (1x)
NA: 12 - 6 AWG (1x) बॉक्स टर्मिनल पर
NA: 12 - 6 AWG (1x) स्विच के पीछे के हिस्से पर सीधे कनेक्शन
टर्मिनल क्षमता (एल्यूमीनियम ठोस कंडक्टर/केबल)
10 मिमी2 - 16 मिमी2 (2x) सीधे स्विच के पीछे के कनेक्शन पर
10 मिमी2 - 16 मिमी2 (1x) सीधे स्विच के पीछे की तरफ कनेक्शन पर
सुरंग टर्मिनल में 16 मिमी2 (1x)
टर्मिनल क्षमता (कापर स्ट्रैन्डेड कंडक्टर/केबल)
बॉक्स टर्मिनल पर 6 मिमी2 - 25 मिमी2 (2x)
25 मिमी2 - 185 मिमी2 (1x) सीधे स्विच के पीछे के हिस्से पर
बॉक्स टर्मिनल पर 10 मिमी2 - 70 मिमी2 (1x)
25 मिमी2 - 185 मिमी2 (1x) 1 छेद सुरंग टर्मिनल पर
NA: 4 - 350 AWG/kcmil (1x) बॉक्स टर्मिनल पर
NA: 4 - 350 AWG/kcmil (1x) 1 छेद सुरंग टर्मिनल पर
25 मिमी2 - 70 मिमी2 (2x) सीधे स्विच के पीछे के हिस्से पर
टर्मिनल क्षमता (एल्यूमीनियम स्ट्रैन्डेड कंडक्टर/केबल)
25 मिमी2 - 185 मिमी2 (1x) 1 छेद सुरंग टर्मिनल पर
25 मिमी2 - 35 मिमी2 (2x) सीधे स्विच के पीछे के हिस्से पर
25 मिमी2 - 35 मिमी2 (1x) सीधे स्विच के पीछे के कनेक्शन पर
हैंडल प्रकार
रोकर लीवर
लघु देरी वर्तमान सेटिंग (आईएसडी) - अधिकतम
0 A
लघु विलंब वर्तमान सेटिंग (आईएसडी) - मिनट
0 A
क्षणिक वर्तमान सेटिंग (II) - अधिकतम
2500 ए
क्षणिक वर्तमान सेटिंग (Ii) - मिनट
2500 ए
प्रति घंटे संचालन की संख्या - अधिकतम
120
अधिभार वर्तमान सेटिंग (Ir) - अधिकतम
0 A
अधिभार वर्तमान सेटिंग (Ir) - मिनट
0 A
230 वी, 50/60 हर्ट्ज पर लघु सर्किट तोड़ने की नामित क्षमता Ics (IEC/EN 60947)
150 kA
400/415 वी, 50/60 हर्ट्ज पर लघु सर्किट तोड़ने की नामित क्षमता Ics (IEC/EN 60947)
150 kA
440 वी, 50/60 हर्ट्ज पर लघु सर्किट तोड़ने की नामित क्षमता Ics (IEC/EN 60947)
130 kA
525 वी, 50/60 हर्ट्ज पर लघु सर्किट तोड़ने की नामित क्षमता Ics (IEC/EN 60947)
37.5 kA
690 वी, 50/60 हर्ट्ज पर लघु सर्किट तोड़ने की नामित क्षमता Ics (IEC/EN 60947)
5 kA
400/415 वी, 50/60 हर्ट्ज पर लघु सर्किट बनाने की नामित क्षमता Icm
330 kA
440 वी, 50/60 हर्ट्ज पर लघु सर्किट बनाने की नामित क्षमता Icm
286 kA
525 वी, 50/60 हर्ट्ज पर लघु सर्किट बनाने की नामित क्षमता Icm
105 kA

690 वी, 50/60 हर्ट्ज पर लघु सर्किट बनाने की नामित क्षमता Icm

53 kA

मानक टर्मिनल

पेंच टर्मिनल

वैकल्पिक टर्मिनल

बॉक्स टर्मिनल. पीछे से कनेक्शन. सुरंग टर्मिनल.

नामित परिचालन वोल्टेज Ue (UL) - अधिकतम

600 वाई / 347 वी

240 वी, 50/60 हर्ट्ज पर लघु सर्किट बनाने की नामित क्षमता Icm

330 kA

सहायक संपर्कों पर नामित आवेग प्रतिरोध वोल्टेज (Uimp)

6000 वी

मुख्य संपर्कों पर नामित आवेग प्रतिरोध वोल्टेज (Uimp)

8000 वी

नामित इन्सुलेशन वोल्टेज (यूआई)

1000 वी एसी
