54NN-KK118-N4-B1A
दबाव और वैक्यूम स्विचप्रक्रिया अनुप्रयोगों के लिए

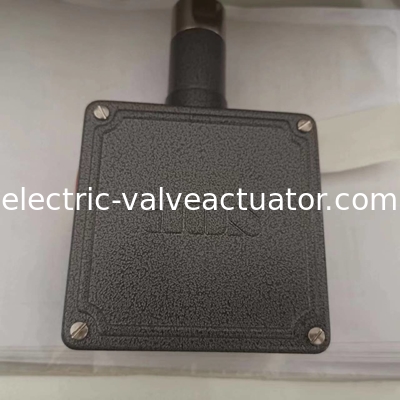

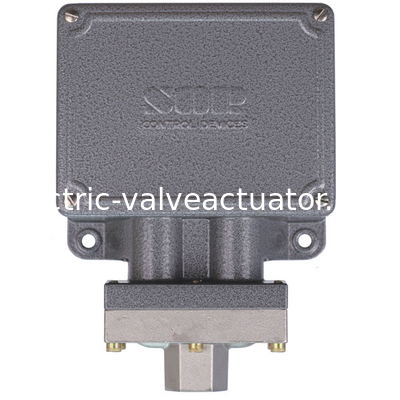

एसओआर दबाव स्विच
इस कैटलॉग में एसओआर दबाव स्विच हैं विभिन्न प्रक्रिया अनुप्रयोगों के लिए उपयुक्त।
मानक गीले भागों के साथ बुनियादी मॉडल हैं सामान्यतः हवा, तेल, पानी और गैर संक्षारक प्रक्रियाओं के लिए उपयुक्त है।
पृष्ठ 4 और 5 पर गाइड। आवश्यकताओं को सामान्य रूप से चयन करके पूरा किया जा सकता है वैकल्पिक घटक, जैसे स्विचिंग तत्व, डायफ्राम प्रणाली और दबाव पृष्ठ 3 पर आदेश कैसे दें देखें। अनुप्रयोगों को अनुकूलित विशेष की आवश्यकता हो सकती है।
| मौसम प्रतिरोधी
मॉडल संख्या
|
समायोज्य सीमा
वैक्यूम-ओ-दबाव एचजी (डब्ल्यूसी)
|
| 52NN - K116 - M4 - B1A | (20 - 0 - 20)
|
| 52NN - K117 - M4 - B1A | (40 - 0 - 40)
|
| 54NN - K117 - M4 - B1A | 15 - 0 - 15
|
| 54NN - K118 - M4 - B1A | ३०-०
|
| 56NN - K216 - M2 - F1A | 30 - 0 - 20
|
| 56NN - K316 - M2 - F1A | 30 - 0 - 160 |
मानक निर्माण

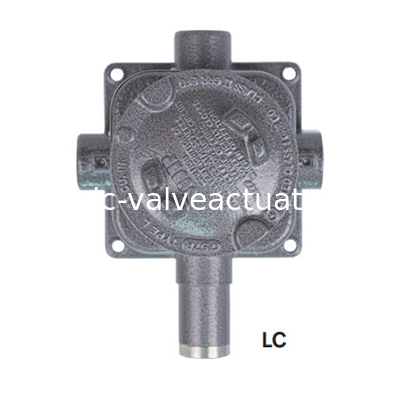

• आवासः NN - एल्यूमीनियम; L - कास्ट आयरन
• स्विचिंग तत्वः एसपीडीटी; के - 15 एम्पर्स @ 250 वीएसी
• डायफ्राम और ओ-रिंगः एन 4 - प्राथमिक (भिजे हुए)
डायफ्राम, टीसीपी; ओ-रिंग (भिजे हुए) बुना-एन. पिस्टन
56 प्राथमिक (भिजे हुए) डायफ्राम, 316एसएस.
• दबाव बंदरगाहः 1/4 NPT ((F); B1A - एल्यूमीनियम;
F1A - कार्बन स्टील
आदेश के लिए डिज़ाइन किया गया मॉडल पेड़
