6 NN- K 5 - M4 -C2A- YY
मानक गीले भागों के साथ बुनियादी एसओआर दबाव स्विच आमतौर पर हवा, तेल, पानी के लिए उपयुक्त हैं
और गैर संक्षारक प्रक्रियाओं। संक्षारक सेवा और विशेष ग्राहक आवश्यकताओं की आवश्यकता हो सकती है
वैकल्पिक घटकों का पता लगाने के लिए पृष्ठ 3 पर ऑर्डर कैसे करें देखें, जैसे,
आवास, स्विचिंग तत्व, डायफ्राम प्रणाली, दबाव बंदरगाहों और सामान।
मॉडल नंबर, एक्सेसरीज को छोड़कर, एक नामकरण होना चाहिए।
| मौसम प्रतिरोधी
मॉडल संख्या
|
समायोज्य
रेंज (बढ़ता दबाव) पीएसआई (इन. डब्ल्यूसी)
|
| 12NN - N66 - N4 - B1A | (0.6 से 2.5)
|
| 12NN - K614 - N4 - B1A | (2.5 से 45.0)
|
| 12NN - K2 - N4 - B1A | 0.4 से 2.0
|
| 12NN - K4 - N4 - B1A | 0.5 से 6.0
|
| 12NN - K5 - N4 - B1A | 0.75 से 12
|
| 12NN - K45 - N4 - B1A | 1 से 16 तक |
| मौसम प्रतिरोधी मॉडल
संख्या
|
समायोज्य
रेंज (बढ़ता दबाव) पीएसआई
|
| 4एनएन - के2 - एन4 - बी1ए | 2 से 8 तक
|
| 4एनएन - के4 - एन4 - बी1ए | 2 से 25
|
| 4एनएन - के5 - एन4 - बी1ए | 3 से 50
|
| 4एनएन - के45 - एन4 - बी1ए | 4 से 75 |
मानक निर्माण

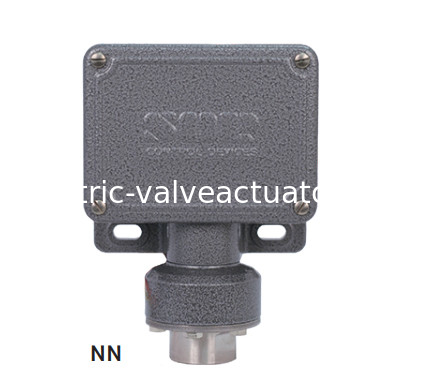

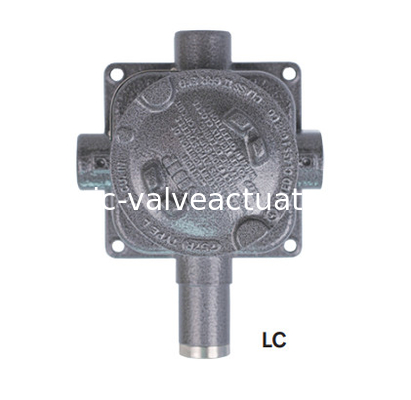

• आवासः NN - एल्यूमीनियम; L - कास्ट आयरन
• स्विचिंग तत्वः एसपीडीटी; एन - 10 एम्प @
250 VAC; K - 15 amp @ 250 VAC
• डायफ्राम और ओ-रिंगः एन4 - प्राथमिक (भिजे हुए)
डायफ्राम, टीसीपी; ओ-रिंग (गीला) Buna-N
• दबाव बंदरगाहः 1/4 NPT ((F); B1A - एल्यूमीनियम;
F1A - कार्बन स्टील
