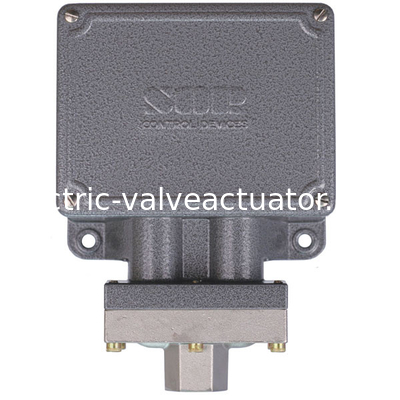

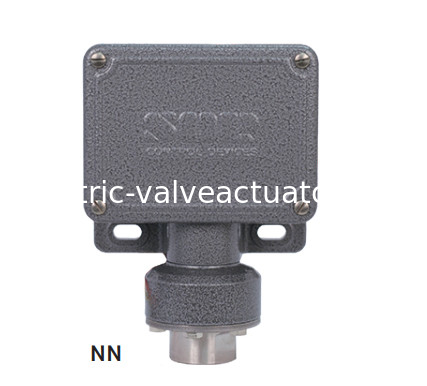

102/103 अंतर दबाव स्विच मजबूत क्षेत्र-माउंटेड उपकरण हैं।
102 दबाव सेंसर एक पिस्टन है; 103 दबाव सेंसर एक डायफ्राम-पिस्टन संयोजन है। 102/103 को गैर-खतरनाक और खतरनाक स्थानों में काम करने के लिए कॉन्फ़िगर किया जा सकता है।स्विचिंग तत्व एसपीडीटी या डीपीडीटी हैं.
102 कम से उच्च अंतर के लिए उपयुक्त है दबाव प्रक्रिया या द्रव शक्ति अनुप्रयोग जहां उच्च और परिवर्तनीय स्थैतिक दबाव, उच्च ओवररेंज, प्रूफ, शॉक प्रेशर या साइकिल रेट 103 कम-मध्यम अंतर दबाव प्रक्रिया या द्रव के लिए उपयुक्त है विद्युत अनुप्रयोग जहां समान प्रणाली व्यवहार की अपेक्षा की जाती है।
| पीएसआईडी(इन. wc)
|
|
| मॉडल संख्या
|
|
| 103W1 - K212 - N4 - C1A | (7 से 100 तक)
|
| 103W1 - K502 - N4 - C1A | (20 से 150)
|
| 103W1 - K805 - N4 - C1A | (100 से 1000)
|
| 102W1 - K912 - P1-C1A | 5 से 25 तक
|
| 102W1 - K903 - P1 - C1A | 8 से 40
|
| 102W1 - K905 - P1 - C1A | 10 से 60
|
| 102W1 - K603 - P1 - C1A | 20 से 100
|
| 102W1 - K403 - P1 - C1A | 40 से 200
|
| 102W1 - K405 - P1 - C1A | 50 से 300
|
| 102W1- K305 - P1 - C1A | 100 से 500
|
| 102W1 - K105 - P1 - C1A | 500 से 2500 |
| मानक निर्माण
|
||
| आवास | W1 (मौसम प्रतिरोधी) | एल्यूमीनियम
|
| AD (विस्फोट प्रतिरोधी) | 316SS
|
|
| टचिंग तत्व | क | SPDT 15A @ 250 VAC
|
| ईएफ | SPDT 5A @ 250 VAC
|
|
| डायफ्राम | N4 103-212 | टेफ्लॉन लेपित पॉलीमाइड
|
| 103-502 | कैप्टन पॉलीमाइड फिल्म
|
|
| 103-805 | कैप्टन पॉलीमाइड फिल्म
|
|
| ओ-रिंग | पी1 | बुना-एन
|
| दबाव पोर्ट | C1A | 1/4 NPT ((F); 316SS |
