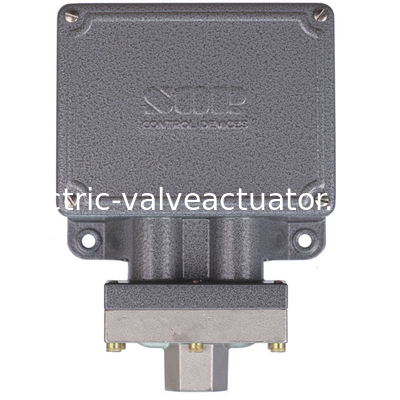

SOR 2RN-KK3-S1-C1A STATIC-O-RING 1/4IN 100-1600PSI प्रेशर स्विच
एसओआर®दबाव स्विच SOR दबाव स्विच का दबाव सेंसर तत्व एक बल-संतुलन, पिस्टन-संचालित विधानसभा है।सेंसर तत्व एक लचीला डायाफ्राम और एक स्थिर ओ-रिंग द्वारा सील हैमीडिया संगतता और प्रतिधारण के लिए गीले भागों की सामग्री का एक विस्तृत चयन उपलब्ध है। कुछ अनुप्रयोगों के लिए दबाव बंदरगाह के लिए एक धातु डायफ्राम वेल्डेड किया जा सकता है,इस प्रकार ओ-रिंग को समाप्त करना.
आवेदन की जानकारी
इस कैटलॉग में एसओआर दबाव स्विच हैं विभिन्न प्रक्रिया अनुप्रयोगों के लिए उपयुक्त। मानक गीले भागों के साथ बुनियादी मॉडल हैं
सामान्यतः हवा, तेल, पानी और गैर संक्षारक प्रक्रियाओं के लिए उपयुक्त है। पृष्ठ 4 और 5 पर गाइड।आवश्यकताओं को सामान्य रूप से चयन करके पूरा किया जा सकता है वैकल्पिक घटक, जैसे स्विचिंग तत्व, डायफ्राम प्रणाली और दबाव पृष्ठ 3 पर आदेश कैसे दें देखें। अनुप्रयोगों को अनुकूलित विशेष की आवश्यकता हो सकती है। अपने क्षेत्र में एसओआर प्रतिनिधि से परामर्श करें या कारखाने।
| मौसम प्रतिरोधी
मॉडल संख्या
|
समायोज्य सीमा
(बढ़ता दबाव) पीएसआई
|
| 6NN - K2 - N4 - F1A | 7 से 30
|
| 6एनएन - के3-एन4 - एफ1ए | 12 से 100
|
| 6एनएन - के5-एन4 - एफ1ए | 20 से 180
|
| 6NN - K45- N4 - F1A | 25 से 275 तक
|
| 5एनएन - के3-एन4 - एफ1ए | 25 से 240
|
| 5एनएन - के5-एन4 - एफ1ए | 35 से 375
|
| 5NN - K45- N4 - F1A | 45 से 550 तक
|
| 9एनएन - के4-एन4 - एफ1ए | 100 से 500
|
| 9एनएन - के5-एन4 - एफ1ए | 200 से 1000
|
| 9एनएन - K45- N4 - F1A | 200 से 1750 तक
|
| 1NN - K45- N4 - F1A | 500 से 4000 |
मानक निर्माण
• आवासः NN - एल्यूमीनियम; L - कास्ट आयरन
• स्विचिंग तत्वः एसपीडीटी; के - 15 एम्पर्स @ 250 वीएसी
• डायफ्राम और ओ-रिंगः एन4 - प्राथमिक (भिजे हुए)
डायफ्राम, टीसीपी; ओ-रिंग (गीला) Buna-N
• दबाव बंदरगाहः 1/4 NPT ((F); B1A - एल्यूमीनियम;
F1A - कार्बन स्टील
