| ब्रांड नाम: | TYCO |
| मॉडल संख्या: | KUP-11A55-120 |

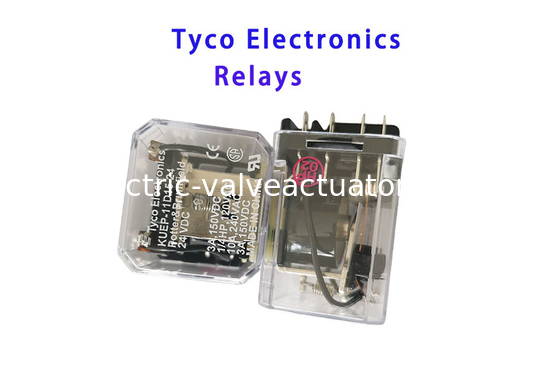

KUEP श्रृंखला पैनल प्लग-इन रिले
1 फॉर्म X, 2 फॉर्म A और 2 फॉर्म C संपर्क व्यवस्था
10 एम्पियर रेटेड करंट
चुंबकीय ब्लोआउट
विभिन्न घुड़सवार विकल्प
सूचक दीपक उपलब्ध
KUEP
संपर्ककर्ता:
त्वरित कनेक्ट, Solder
संपर्क - वर्तमान वर्ग = 5A से 10A वर्ग16A से कम
संपर्क धारा (A) = 10
संपर्क - निरंतर धारा को सीमित करना (A) 10
संपर्क-सीमित करंट (A) = 10
संपर्क-सीमित ब्रेक करंट (A) = 10
इन्सुलेशन - कॉइल/संपर्क वर्ग के बीच प्रारंभिक डाइलेक्ट्रिक = 1500V से 2500VA वर्ग
इन्सुलेशन - ओपन कॉन्टैक्ट के बीच प्रारंभिक डाईलेक्ट्रिक (V rms) = 1200
विद्युतरोधक शक्ति - तार संपर्क शरीर (V rms) = 2200
संपर्क - नामित वोल्टेज (vDC) = 150
संपर्क - सीमित अल्पकालिक वर्तमान (A) =10
संपर्क - स्विचिंग अनुशंसित भार.मिन.= 300mA 12V पर
लाइन वोल्टेज (वीडीसी) = 24
लाइन वोल्टेज (2)= 472
लाइन की नाममात्र शक्ति (mw) = 1250
कॉइल - नामित शक्ति वर्ग = 1W से 1.5W वर्ग
इन्सुलेशन - प्रारंभिक इन्सुलेशन प्रतिरोध (MR= 100000)
आकार:
यांत्रिक लंबाई वर्ग = 35mm से 40mm
लम्बाई (मिमी) = 38.90[1.550]
मैकेनिकल - चौड़ाई वर्ग = 30 मिमी से 40 मिमी वर्ग
चौड़ाई (मिमी [इंच]) = 35.70[1.405]
यांत्रिक - ऊंचाई वर्ग = 40 मिमी से 50 मिमी तकClass5
ऊंचाई (मिमी [इंच]) = 48.40[1.905]
स्थापना प्रकार = सॉकेट
वजन (ग्राम [औंस]) = 85.00[2.988]
संपर्क सामग्री = AgCdO
संपर्क - ध्रुवों की संख्या = 1
संपर्क - विशेष विशेषताएं = चुंबकीय ब्लोआउट
संपर्क संयोजन प्रपत्र = 1 प्रपत्र X ((NO,Bridging)
कॉइल उत्तेजना प्रणाली = मोनोस्टेबल, डीसी
कॉइल - विशेष विशेषताएं = UL कॉइल इन्सुलेशनक्लास बी
मानकः RoHS/ELV
अनुमोदित/पंजीकृत मानक = सीएसए, यूएल
पर्यावरण - संरक्षण की श्रेणी = आरटीआई पर्यावरण - परिवेश का तापमान, Max.(°c[F]) = 70[158]
पर्यावरण - परिवेश तापमान वर्ग= 50°C से 70°C वर्ग
सहायक उपकरण/सोकेट प्रकार = ट्रैक माउंटसोकेट, स्नैप-इन सोकेट, पीसीबी सोकेट, डीआईएन-रेल सोकेट, चेसिस माउंट सोकेट
| नाम | इलेक्ट्रॉनिक नियंत्रण रिले |
|---|---|
| डायलेक्ट्रिक शक्ति | 2000VAC/1मिनट |
| कॉइल वोल्टेज | 35 से 125VDC 6 से 240VAC |
| इन्सुलेशन प्रतिरोध | 1000MΩ |
| वोल्टेज | 12V/24V/220V |
| आर्द्रता | ≤85% आरएच |
| वर्तमान | 10A/20A/30A |
| परिचालन तापमान | -25°C-70°C |
| कॉइल प्रतिरोध | 50Ω-1000Ω |
| जीवन काल | >=100,000 बार |
| ब्रांड | Tyco रिले KUP-14A35-120 TE कनेक्टिविटी, Tyco रिले KUP-11A55-120 TE कनेक्टिविटी, Tyco रिले KUP-11A15-24 TE कनेक्टिविटी |
टीई कनेक्टिविटी के टाइको इलेक्ट्रॉनिक कंट्रोल रिले KUEP-3D35-24 को विभिन्न प्रकार के अनुप्रयोगों में विश्वसनीय नियंत्रण प्रदान करने के लिए डिज़ाइन किया गया है।इसका ऑपरेटिंग तापमान -40°C से 85°C और आर्द्रता ≤85%RH है5A/10A/15A/20A की संपर्क क्षमता, 12V/24V/220V का वोल्टेज और 38*35*48 मिमी के आकार की विशेषताओं के साथ, यह औद्योगिक,वाणिज्यिक और आवासीय अनुप्रयोगयह विश्वसनीय उत्पाद दीर्घकालिक उपयोग के लिए उपयुक्त है और इसका उपयोग मोटर्स, पंपों, प्रशंसकों, सोलेनोइड्स, वाल्वों और अन्य औद्योगिक अनुप्रयोगों को नियंत्रित करने के लिए किया जा सकता है।इसका प्रयोग दूरसंचार प्रणालियों में भी किया जाता है।इसके अतिरिक्त, इसका उपयोग घरेलू स्वचालन प्रणालियों और सुरक्षा प्रणालियों जैसे दरवाजे के ताले, रोशनी और अलार्म में किया जा सकता है।
हम इलेक्ट्रॉनिक कंट्रोल रिले के लिए तकनीकी सहायता और सेवा प्रदान करते हैं। हमारे विशेषज्ञ इंजीनियरों की टीम आपको सहायता और सलाह प्रदान करने के लिए 24/7 उपलब्ध है।
हम यह सुनिश्चित करने के लिए मरम्मत और रखरखाव सेवाएं प्रदान करते हैं कि आपका इलेक्ट्रॉनिक कंट्रोल रिले इष्टतम स्थिति में रहे।हम आपके सिस्टम को सुचारू रूप से चलाने में मदद करने के लिए स्पेयर पार्ट्स और घटक भी प्रदान करते हैं.
हम आपकी आवश्यकताओं के आधार पर दूरस्थ रूप से या मौके पर सहायता और सहायता प्रदान कर सकते हैं। हम आपको सर्वोत्तम संभव सेवा प्रदान करने के लिए प्रतिबद्ध हैं और हमेशा आपकी अपेक्षाओं से अधिक प्रयास करेंगे.
