| ब्रांड नाम: | TYCO |
| मॉडल संख्या: | TE W23-X1A1G-3 |
विद्युत डेटा @ +25°C
कैलिब्रेशनः लगातार रेटिंग के *** ले जाएगा, के बीच यात्रा कर सकते हैं
25°C पर 101% और 134% का रेटिंग।
एक घंटा।
अधिकतम परिचालन वोल्टेजः 50 वीडीसी या 240 वीएसी (400 हर्ट्ज तक) ।
बाधित क्षमताः
4X मैक्स. सीरीज फ्यूज सुरक्षा के साथ
0.5-50 एम्पियर के मॉडल 240VAC पर 1000 एम्पियर
30-50 एम्पियर मॉडल ₹ 1000 एम्पियर 50 वीडीसी पर।
बिना 4X मैक्स. सीरीज फ्यूज सुरक्षा
0.5-25 एम्पियर मॉडल ₹ 2000 एम्पियर 50 वीडीसी पर.
10-20 एम्पियर के मॉडल 120VAC पर 2000 एम्पियर।
रीसेट करने योग्य अधिभार क्षमता: दस गुना रेटेड करंट।
विद्युतरोधक शक्तिः 1500 वोल्ट आरएमएस से अधिक।
मैकेनिकल/पर्यावरण डेटा
धीरज साइकिल चलानाः रेटिंग के *** पर 6,000 से अधिक चक्र या 10,000
यांत्रिक चक्र।
आर्द्रताः MIL-STD-202, विधि 106 की आवश्यकताओं को पूरा करेगा।
नमक छिड़कावः MIL-STD-202, विधि 101, परीक्षण की आवश्यकताओं को पूरा करेगा
शर्त बी.
समापन: दो #8-32 पेंच टर्मिनल।
माउंटिंगः W23 ′′ थ्रेडेड बुशिंग, 3/8 ′′ (9.53 मिमी) व्यास।
W31 ️ थ्रेडेड बुशिंग, 15/32 ′′ (11.91 मिमी) व्यास, या
रोटेशन विरोधी फ्लैट के बिना।
वजन: 57 ग्राम से कम।

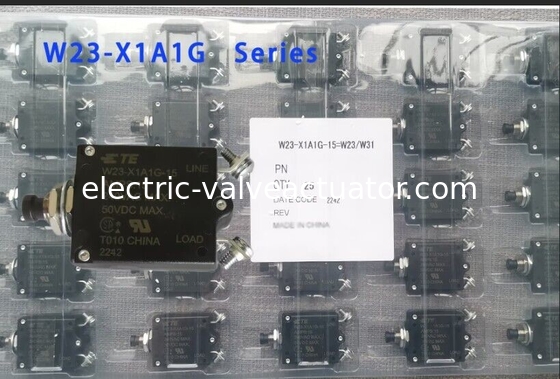

TE थर्मल सर्किट ब्रेकर W23 सीरीज
W23-X1A1G-1
W23-X1A1G-2
W23-X1A1G-3
W23-X1A1G-5
W23 X1A1G - 7.5
W23-X1A1G-10
W23-X1A1G-15
W23-X1A1G-20
W23-X1A1G-25
W23-X1A1G-30
W23-X1A1G-35
W23-X1A1G-40
W23-X1A1G-50
W23-X1A3G-1
W23-X1A3G-2
W23-X1A3G-3
W23-X1A3G-5
W23 X1A3G - 7.5
W23-X1A3G-10
W23-X1A3G-15
W23-X1A3G-20
W23-X1A3G-25
W23-X1A3G-30
W23-X1A3G-35
W23-X1A3G-40
W23-X1A3G-50
W23-X1A1A-1
W23-X1A1A-2
W23-X1A1A-3
W23-X1A1A-5
W23 X1A1A - 7.5
W23-X1A1A-10
W23-X1A1A-15
W23-X1A1A-20
W23-X1A1A-25
W23-X1A1A-30
W23-X1A1A-35
W23-X1A1A-40
W23-X1A1A-50
W23-X1A3A-1
W23-X1A3A-2
W23-X1A3A-3
W23-X1A3A-5
W23 X1A3A - 7.5
W23-X1A3A-10
W23-X1A3A-15
W23-X1A3A-20
W23-X1A3A-25
W23-X1A3A-30
W23-X1A3A-35
W23-X1A3A-40
W23-X1A3A-50
| परिचालन तापमान | नहीं |
| वोल्टेज रेटिंग | 250,50 वीएसी और वीडीसी |
| एक्ट्यूएटर प्रकार | पुश-पुल |
| आपूर्तिकर्ता मानक पैक | 25 |
| वर्तमान रेटिंग | 7.5 ए |
| RoHS | हाँ |
| घुड़सवार | पैनल माउंट |
| प्रकार | ताप |
| स्क्रीनिंग स्तर | नहीं |
| पैकेजिंग | नहीं |
| टर्मिनल डिजाइन | स्क्रू |
| आपूर्तिकर्ता | टीई कनेक्टिविटी / पी एंड बी |
| भाग संख्या | W23-X1A1G-7.50 |
| पोलों की संख्या | 1 |
| यात्रा का समय | 6 से 22 तक |
टाइको इलेक्ट्रॉनिक कंट्रोल रिले, मॉडल संख्या KUEP-3D35-24, विभिन्न अनुप्रयोगों में बेहतर प्रदर्शन प्रदान करते हैं। इस रिले का वजन 0.85KG है।यह -25°C-70°C के तापमान सीमा के भीतर काम करता है, 5A/10A/15A/20A की संपर्क क्षमता के साथ। यह 2000VAC/1min की एक dielectric शक्ति और ≤85%RH की आर्द्रता के साथ बनाया गया है। यह उन अनुप्रयोगों के लिए एकदम सही विकल्प है जिनके लिए एक विश्वसनीय,टिकाऊ, और सुरक्षित कनेक्शन।
Tyco के KUEP-3D35-24 रिले औद्योगिक स्वचालन और नियंत्रण प्रणालियों में उपयोग के लिए आदर्श हैं।यह अन्य Tyco उत्पादों जैसे कि KUP-11A55-120 TE कनेक्टिविटी और KUP-14A15-120 TE कनेक्टिविटी रिले के साथ संगत हैरिले KUP-14A35-120 TE कनेक्टिविटी रिले के साथ भी संगत है। KUEP-3D35-24 रिले उन अनुप्रयोगों के लिए सही विकल्प हैं जिन्हें विश्वसनीय, टिकाऊ और सुरक्षित कनेक्शन की आवश्यकता होती है।
Tyco के KUEP-3D35-24 रिले विभिन्न अनुप्रयोगों में बेहतर प्रदर्शन प्रदान करते हैं। यह औद्योगिक स्वचालन और नियंत्रण प्रणालियों में उपयोग के लिए डिज़ाइन किया गया है।रिले 2000VAC/1min की एक dielectric शक्ति और ≤85%RH की आर्द्रता के साथ बनाया गया हैयह अन्य Tyco उत्पादों जैसे कि KUP-11A55-120 TE कनेक्टिविटी और KUP-14A15-120 TE कनेक्टिविटी रिले के साथ संगत है।KUEP-3D35-24 रिले उन अनुप्रयोगों के लिए सही विकल्प हैं जिनके लिए विश्वसनीय रिले की आवश्यकता होती है।, टिकाऊ और सुरक्षित कनेक्शन।
