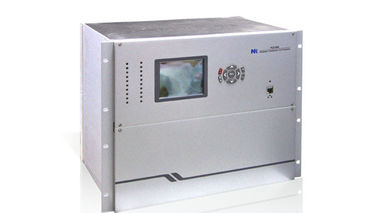

पीसीएस-985 जनरेटर ट्रांसफार्मर यूनिट संरक्षण रिले 87g विभेदक सुरक्षा

पीसीएस-985 जनरेटर ट्रांसफार्मर यूनिट संरक्षण रिले 87g विभेदक संरक्षण, overcurrent संरक्षण, निश्चित समय अधिभार संरक्षण, उलटा-समय अधिभार संरक्षण

पीसीएस-985 आमतौर पर पारंपरिक CTS / VTS और इलेक्ट्रॉनिक CTS / VTS के लिए कनेक्शन का समर्थन करता है transformer.It जनरेटर, मुख्य ट्रांसफार्मर, सहायक ट्रांसफार्मर और उत्तेजक या उत्तेजना शामिल हैं जो जनरेटर ट्रांसफार्मर इकाइयों का पूरा मुख्य और बैकअप सुरक्षा प्रदान करता है, और व्यापक रूप से इस्तेमाल किया जाता है अलग कनेक्शन मोड के साथ बड़ी क्षमता टर्बो डायनमो, गैस टरबाइन जनरेटर और परमाणु विद्युत जनरेटर में।

एक महत्वपूर्ण जनरेटर ट्रांसफार्मर इकाई के लिए, पीसीएस-985 के दो सेट दोहराया सुरक्षा विन्यास को प्राप्त करने के लिए इस्तेमाल किया जा सकता है। दो पीसीएस-985 एक पीसीएस-985 शेयर एक सीटी समूह में विभिन्न सीटी समूहों, और मुख्य और बैकअप संरक्षण का उपयोग करें।

जेनरेटर सुरक्षा

अंतर संरक्षण। (87G)
DPFC अंतर संरक्षण। (87G)
उच्च संवेदनशील अनुप्रस्थ अंतर संरक्षण। (87G)
Interturn गलती के लिए अनुदैर्ध्य शून्य अनुक्रम overvoltage संरक्षण। (59N / 60)
अंतर-बारी गलती के लिए DPFC दिशात्मक संरक्षण। (67)
वोल्ट overcurrent संरक्षण नियंत्रित। (50)
फेज-टू-फेस प्रतिबाधा संरक्षण। (21G)
जनरेटर टर्मिनल पर चरम वर्तमान अवरुद्ध समारोह।
स्टेटर पृथ्वी गलती के लिए मौलिक शून्य अनुक्रम वोल्टेज संरक्षण। (64s)
स्टेटर पृथ्वी गलती के लिए तीसरे हार्मोनिक overvoltage अनुपात संरक्षण। (64s)
स्टेटर पृथ्वी गलती के लिए तीसरे हार्मोनिक overvoltage अंतर संरक्षण। (64s)
वोल्टेज इंजेक्शन के साथ 100% स्टेटर पृथ्वी गलती संरक्षण। (64R)
रोटर एक सूत्री पृथ्वी गलती संरक्षण। (64R1)
रोटर दो बिंदु पृथ्वी गलती संरक्षण। (64R2)
निश्चित समय स्टेटर अधिभार संरक्षण। (50s)
उलटा-समय स्टेटर अधिभार संरक्षण। (51s)
निश्चित समय नकारात्मक अनुक्रम अधिभार संरक्षण। (50Q)
उलटा-समय नकारात्मक अनुक्रम अधिभार संरक्षण। (51Q)

विशिष्ट अनुप्रयोग
नुकसान के उत्तेजना संरक्षण। (40)
आउट-ऑफ-कदम संरक्षण। (78)
Overvoltage संरक्षण। (59)
निश्चित समय से अधिक उत्तेजना संरक्षण। (24)
उलटा-समय के साथ-उत्तेजना संरक्षण। (24)
उल्टा-बिजली संरक्षण। (32R)
कम बिजली संरक्षण। (37G)
अनुक्रमिक ट्रिपिंग रिवर्स बिजली संरक्षण। (32R)
Underfrequency संरक्षण। (81U)
Overfrequency संरक्षण। (81O)
अंतर वर्तमान की स्टार्टअप / बंद संरक्षण।
शून्य-equence वोल्टेज की स्टार्टअप / बंद संरक्षण।
कम freuquency overcurrent संरक्षण। (50)
अनजाने विद्युतीकरण संरक्षण। (50/27)
ब्रेकर विफलता संरक्षण। (50BF)
वोल्ट संतुलन समारोह। (60)
वीटी सर्किट पर्यवेक्षण। (वीटीएस)
सीटी सर्किट पर्यवेक्षण। (सीटीएस)

उत्तेजना ट्रांसफार्मर / excitor संरक्षण

अंतर संरक्षण। (87ET)
Overcurrent संरक्षण। (50)
निश्चित समय अधिभार संरक्षण। (50)
उलटा-समय अधिभार संरक्षण। (51)

मुख्य ट्रांसफार्मर संरक्षण
जनरेटर ट्रांसफार्मर इकाई अंतर संरक्षण। (87GTU)
अंतर संरक्षण। (87T)
DPFC अंतर संरक्षण। (87T)
प्रतिबंधित पृथ्वी गलती संरक्षण। (64REF)
एचवी पक्ष में पहले चरण के लिए चरण प्रतिबाधा संरक्षण। (21P)
वोल्टेज एचवी पक्ष में overcurrent संरक्षण नियंत्रित। (50)
अधिभार अलार्म। (49)
ठंडा करने की शुरुआत। (49)
एचवी पक्ष में दिशात्मक शून्य अनुक्रम overcurrent संरक्षण। (67G)
एचवी पक्ष में उलटा-समय शून्य अनुक्रम overcurrent संरक्षण। (51G)
एचवी पक्ष में गैप शून्य अनुक्रम वोल्टेज संरक्षण।
एचवी पक्ष में गैप शून्य अनुक्रम मौजूदा सुरक्षा।
एल.वी. पक्ष में शून्य अनुक्रम वोल्टेज अलार्म।
निश्चित समय से अधिक उत्तेजना संरक्षण। (24)
उलटा-समय के साथ-उत्तेजना संरक्षण। (24)
एचवी पक्ष में पोल विसंगति संरक्षण। (62PD)
ब्रेकर flashover संरक्षण।
वीटी सर्किट पर्यवेक्षण। (वीटीएस)
सीटी सर्किट पर्यवेक्षण। (सीटीएस)

सहायक ट्रांसफार्मर
अंतर संरक्षण। (87T)
वोल्टेज एचवी पक्ष में overcurrent संरक्षण नियंत्रित। (50p)
वोल्ट एल.वी. पक्ष में शाखा एक के overcurrent संरक्षण नियंत्रित। (50p)
वोल्ट एल.वी. पक्ष में शाखा दो के overcurrent संरक्षण नियंत्रित। (50p)
एल.वी. पक्ष में शाखा एक के शून्य अनुक्रम overcurrent संरक्षण। (50g)
एल.वी. पक्ष में शाखा दो के शून्य अनुक्रम overcurrent संरक्षण। (50g)
अधिभार अलार्म। (49)
ठंडा करने की शुरुआत। (49)
पर लोड नल परिवर्तन अवरुद्ध। (OLTC)
वीटी सर्किट पर्यवेक्षण। (वीटीएस)
सीटी सर्किट पर्यवेक्षण। (सीटीएस)

विविध
यांत्रिक संरक्षण।
वोल्टेज और मौजूदा बहाव ऑटो समायोजन।
स्व निदान।
जीपीएस घड़ी तुल्यकालन।
रिकॉर्डर गलती है।
