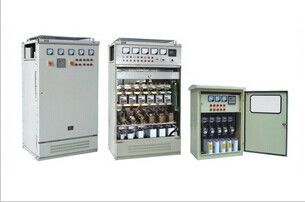

इंटेलिजेंट कम वोल्टेज संरक्षण उपकरण, कम वोल्टेज प्रतिक्रियाशील शक्ति मुआवजा मंत्रिमंडल

इंटेलिजेंट कम वोल्टेज संरक्षण उपकरण, कम वोल्टेज प्रतिक्रियाशील शक्ति मुआवजा मंत्रिमंडल

सामान्य विवरण
JiukangTM TBB0.4 सीरीज इंटेलिजेंट प्रतिक्रियाशील शक्ति मुआवजा
स्थापना एक क्रांतिकारी बिजली की बचत उत्पाद द्वारा विकसित की है
विरोधियों की संरचना करने के लिए संदर्भ के आधार पर खुद को
दुनिया से। यह माइक्रो कंप्यूटर नियंत्रण प्रणाली से सुसज्जित है जो
स्वचालित रूप से प्रतिक्रियाशील घटक क्षतिपूर्ति कर सकते हैं
intellectualized ट्रैक।

स्थापना के बुनियादी सिद्धांतों
स्वचालित प्रतिक्रियाशील शक्ति मुआवजा नियंत्रक
वहाँ नमूने बिजली लाइन के सक्रिय वर्तमान। फिर माइक्रो कंप्यूटर
नियंत्रक में मौजूदा नमूना और पहुंचाता विश्लेषण
विशेष contactor को नियंत्रित करता है जो बाहर रखा रिले को नियंत्रण संकेत,
मुआवजा कैबिनेट में CJ19 प्रकार स्विचिंग संधारित्र की, इतनी के रूप में
BSMJ0.4 धारावाहिक आत्म चिकित्सा प्रकार कम वोल्टेज की स्विचिंग नियंत्रित करने के लिए
संधारित्र अलग धकेलना और लाइन नुकसान को कम करने और वोल्टेज की गुणवत्ता में सुधार होगा।

स्थापना के बुनियादी सिद्धांतों
1. सेवा शर्तों: Altitude≤2000m, परिवेश तापमान -25 ℃
~ 45 ℃, 20 ℃ में humidity≤90% और 40 ℃ में ≤50%,
और gradient≤5 ° बढ़ते।
2. रेटेड वोल्टेज: 400VAC, 220VAC, 50 / 60Hz।
3. रेटेड उत्पादन: 22.5, 36, 40, 60, 72, 90, 120, 140, 180, 220, 375 kVAr।
4. ऑपरेटिंग वोल्टेज रेंज: (0.85 ~ 1.10) रेटेड वोल्टेज के समय।
5. अधिकतम स्वीकार्य वर्तमान: मूल्यांकन वर्तमान के 1.30 गुना।
नियंत्रित सर्किट के 6. संख्या: 4,6 /
7. स्विचिंग समय: 30 ~ 90 के दशक / समय, समायोज्य।
8. ऑपरेशन विधि: स्वचालित, सतत संचालन।
9. भार 100% से 5% से भिन्न होता है, जब cosΦ मूल्य अवशेष
0.95 पर।

सामान्य विवरण
1. छोटे आकार की स्थापना और उपकरणों के रखरखाव की सुविधा।
यह तीन चरण की प्रतिक्रियाशील मुआवजे के लिए विशेष रूप से डिजाइन किया गया है
रेटेड वोल्ट 380V और क्षमता 50 ~ 1000KVA साथ ट्रांसफार्मर।
2. माइक्रो कंप्यूटर और स्वत: मुआवजा अपनाकर नियंत्रित
मोड, यह पूरी तरह से काम करता है और विश्वसनीय प्रदर्शन किया है।
एलईडी डिजिटल प्रदर्शन लेकर बिजली लाइन की शक्ति का कारक पता चलता है
(~ 0.99 0.00) के प्रमुख के लिए (~ 0.99 0.00) ठंड से।
3. Cosφ, देरी और अधिक वोल्टेज के सेट मूल्यों के माध्यम से निर्धारित किया जा सकता है
तीन कार्यात्मक सेट पैनल कीबोर्ड पर कुंजी और पर दिखाया
डिजिटल प्रदर्शन। संक्षिप्त आदमी की मशीन बातचीत आपरेशन की सुविधा।
पायलट दीपक, ठंड का संकेत संचालित करने के लिए अग्रणी और overvoltage के साथ 4.
कार्यक्रम का नेतृत्व इनपुट संकेत।
अधिक वोल्टेज संरक्षण समारोह के साथ 5. यह आपरेशन में सुरक्षित है। (
अधिक वोल्टेज निर्धारित मूल्य कारखाने में 420V पर स्थापित किया गया है। उपयोगकर्ताओं
रीसेट कर सकते हैं अपनी जरूरतों के हिसाब से 400V और 450V के बीच है।)
बिजली लाइन वोल्टेज निर्धारित मूल्य से अधिक है, Cosφ डिजिटल मीटर
स्वचालित रूप से बदल गया है और की वर्तमान वोल्टेज मूल्य से पता चलता है
बिजली लाइन। एक ही समय में, यह इनपुट capacitors के स्विच बंद
स्वचालित रूप से, जल्दी और कदम से कदम। वोल्टेज आ जाने के बाद
आम तौर पर, यह स्थापना फिर स्वचालित रूप से काम करेंगे।
मजबूत विरोधी ठेला क्षमता वाले 6, यह हस्तक्षेप का विरोध कर सकते हैं
सीधे बिजली लाइन के माध्यम से 2000V इनपुट की नब्ज। सूची
राष्ट्रीय विशेष मानक से अधिक है।
