16 अंकों माइक्रो कम वोल्टेज संरक्षण उपकरण, प्रतिक्रियाशील बिजली स्वत: मुआवजा नियंत्रक
सामान्य विवरण

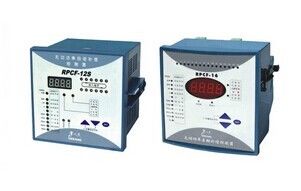

16 अंकों माइक्रो प्रोसेसर पर आधारित RPCF श्रृंखला प्रतिक्रियाशील शक्ति स्वत: मुआवजा नियंत्रक, फूरियर प्रगति शक्ति मौलिक लहर डेटा प्राप्त करने के लिए, गणित घुलना अपनाने, नियंत्रक विशेष रूप से हार्मोनिक लहर स्रोत के साथ बिजली व्यवस्था में प्रतिक्रियाशील शक्ति compensating के लिए इस्तेमाल किया। सभी घटकों सतह बढ़ते प्रौद्योगिकी, regurgitant मिलाप, बहु मंच निरीक्षण के होते हैं, इन सभी RPCF नियंत्रकों तेजी से और मज़बूती से काम करना होगा। RPCFC प्रकार के RS485 बंदरगाह, मानक प्रोटोकॉल है। यह नेटवर्क मीटर के रूप में इस्तेमाल किया जा सकता है।
समारोह सुविधाएँ
मौलिक लहर प्रतिक्रियाशील शक्ति के आधार पर 1., प्रतिक्रियाशील बिजली की गणना यह सही प्रणाली की शक्ति का कारक प्रदर्शित कर सकते हैं, यह किसी भी प्रकार के सदमे स्विचन से बच सकते हैं, पर स्विच किया जा करने के लिए
हार्मोनिक लहर के साथ।
2. उच्च माप सटीकता, व्यापक प्रदर्शन गुंजाइश।
3. वास्तविक समय प्रदर्शन सामान्य शक्ति का कारक है और मौलिक लहर पीएफ।
4. वास्तविक समय वोल्टेज और वर्तमान के विरूपण दरों प्रदर्शित करते हैं।
कोडिंग के उत्पादन का 5 कुल 12 प्रकार के लिए चुना जा सकता है।
अधिकतम उत्पादन के 6. 16 सर्किट।
7. मानव के अनुकूल इंटरफेस, सुविधाजनक आपरेशन।
8. विभिन्न नियंत्रण सेटिंग सीधे और आसानी से, डिजिटल रूप से समायोजित किया जा सकता है।
9. स्वचालित और मैनुअल संचालन, प्रदान की दो मोड।
प्रदान की वोल्टेज और अनुपस्थित वोल्टेज संरक्षण पर 10।
हार्मोनिक लहर वोल्टेज की superscale के खिलाफ 11. संरक्षण।
12. डाटा बिजली शट डाउन भले ही नहीं खोया।
13. वर्तमान संकेत इनपुट प्रतिरोध ≤0.01Ω।
14. संचार समारोह ((MODBUS-आरटीयू RS485) प्रदान की है।
सक्षम 15. Compensating बिजली का पहलू को समायोजित करने की: 0.70 अंतराल ~ 0.7 आगे।
मुख्य तकनीकी पैरामीटर
1. मूल्यांकन किया गया काम वोल्टेज: 380V, 220V, 110V ± 10%
2. वर्तमान में काम कर रहे मूल्याकंन: 5A
3. मूल्यांकन किया गया काम आवृत्ति: 45-65Hz
प्रदर्शित 4. पावर फैक्टर: 0.001 आगे 0.001 अंतराल
5. प्रतिक्रियाशील शक्ति मापा: 0-9999Kvar
6. सक्रिय शक्ति मापा: 0-9999KW
7. अनुपस्थित वोल्टेज संरक्षण: AC300V या एसी 180V
उत्पादन संपर्क 8. क्षमता: एसी 220V 7A
9. संवेदनशीलता: 20mA
10 प्रदर्शन मोड: 4 अंकों लाल एलईडी
11. कुल खपत: 10VA
12. आउटलाइन का आकार: 144mm × 144mm या 122mm × 122mm या 170mm × 110mm
13. खुलने छेद का आकार: 138mm × 138mm या 113mm × 113mm या 162mm × 102mm
14. बढ़ते मोड: प्लग में उलटा धागा पेंच या railwaymounting से बढ़ते।
15. मान सेटिंग गुंजाइश:
क) ऑटो / मैनुअल स्वत: / मैनुअल आपरेशन
ख) बिजली का पहलू 0.70ind-0.70cap
ग) स्विचन देरी 2-200 एस
घ) संधारित्र अवधि 0-480 एस का निर्वहन
ई) वोल्टेज लाइन वोल्टेज 400-450V से अधिक (चरण वोल्टेज: 230-265V)
च) विरूपण दर 0.1-30.0%
छ) सीटी परिवर्तन अनुपात 50-4000 / 5
ज) सी 1 क्षमता 0.1-100.0Kvar
मैं) उत्पादन कोड पीआर-01-12
जम्मू) आउटपुट सर्किट 1-16 सर्किट
कश्मीर) संचार पते 1-255
एल) संचार की गति 4800,9600,19200,115200
