| ब्रांड नाम: | OEM |
| मॉडल संख्या: | ZR-7.2KV ~ 12KV HY1.5w-0.28 / 13 HY5WS FCD3 |
| एमओक्यू: | एक सेट |
| भुगतान की शर्तें: | टी / टी |
| आपूर्ति करने की क्षमता: | 1000sets |

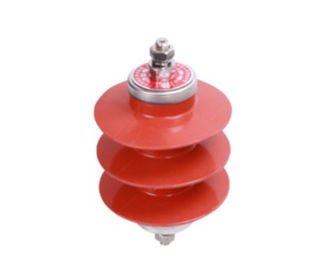

लाइटनिंग एरेस्टर, लाइटनिंग सर्ज एरेस्टर, मेटल ऑक्साइड सर्ज अरस्टर 3KV से 220kv ZR-12KV इनडोर
सामान्य विवरण
1. छोटे आकार, हल्के वजन, प्रभाव प्रतिरोध, परिवहन के दौरान कोई टक्कर क्षति, लचीला स्थापना, स्विच केबिन में उपयोग के लिए उपयुक्त है।
2. विशेष संरचना, समग्र संपीड़न मोल्डिंग, कोई हवा का अंतर, अच्छा सील प्रदर्शन, नमी प्रूफ और विस्फोट प्रूफ
3. बड़े क्रीप दूरी, अच्छा हाइड्रोफोबिसिटी, मजबूत दाग प्रतिरोध, स्थिर प्रदर्शन और संचालन रखरखाव को कम।
4. जिंक ऑक्साइड varistor के छोटे सूत्र, छोटे रिसाव वर्तमान, धीमी उम्र बढ़ने, लंबे समय से सेवा जीवन है।
5. डीसी संदर्भ वोल्टेज के साथ, आयताकार प्रवाह क्षमता और उच्च वर्तमान और बड़े वर्तमान का सामना करने की क्षमता मानक आवश्यकता से अधिक है।
पावर फ्रीक्वेंसी: 48Hz ~ 60Hz
परिवेश का तापमान: -40 डिग्री सेल्सियस ~ 40 डिग्री सेल्सियस
अधिकतम हवा की गति: 35m / s से अधिक नहीं
ऊंचाई: 2000 मीटर से अधिक नहीं
भूकंप की तीव्रता: 8 डिग्री से अधिक नहीं
बर्फ की मोटाई: 10 मीटर से अधिक नहीं।
लंबे समय तक लगाने वाला वोल्टेज अधिकतम कॉटीनेंट ऑपरेटिंग वोल्टेज से अधिक नहीं होता है।
प्रकार विनिर्देशों
मुख्य तकनीकी पैरामीटर
|
सर्विस स्थिति |
प्रणाली नाममात्र वोल्टेज के। वी |
सतत ऑपरेशन वोल्टेज के। वी |
डीसी मिन U1mA संदर्भ वोल्टेज kV≥ |
अवशिष्ट वोल्टेज kVual |
वर्ग लहर वर्तमान आवेग ए का सामना करना |
उच्च वर्तमान आवेग के.ए. |
||
|
1 / 4μs खड़ी वर्तमान आवेग |
8 / 20μs आकाशीय बिजली वर्तमान आवेग |
30 / 60μs स्विचिंग वर्तमान आवेग |
||||||
|
5kA सबस्टेशन (जेड) |
3 | 3.2 | 7.2 | 14.5 | 13.5 | 11.5 | 200 | 65 |
| 6 | 4 | 14.4 | 31 | 27 | 23 | |||
| 6 | 8 | 14.4 | 31 | 27 | 23 | |||
| 10 | 13.6 | 24 | 51.8 | 45 | 38.3 | |||
| 35 | 23.4 | 73 | 154 | 134 | 114 | 400 | 100 | |
| 40.8 | 73 | 154 | 134 | 114 | ||||
| 42.2 | 73 | 154 | 134 | 114 | ||||
| 43.2 | 73 | 154 | 134 | 114 | ||||
| 66 | 67.2 | 121 | 254 | 221 | 188 | 600 | 100 | |
| 72.5 | 130 | 258 | 224 | 190 | ||||
| 75.5 | 134 | 270 | 234 | 198 | ||||
| 110 | 75 | 140 | 287 | 250 | 212 | 600 | 100 | |
| 78 | 145 | 299 | 260 | 221 | ||||
| 80 | 148 | 305 | 266 | 226 | ||||
| 84 | 157 | 323 | 281 | 239 | ||||
| 88.2 | 168 | 347 | 302 | 256 | ||||
