| ब्रांड नाम: | OEM |
| मॉडल संख्या: | ZW32-12 |
| एमओक्यू: | एक सेट |
| भुगतान की शर्तें: | टी / टी |
| आपूर्ति करने की क्षमता: | 1000sets |

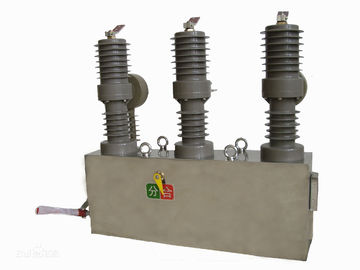

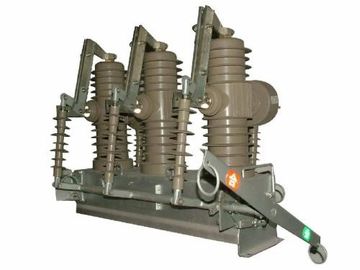

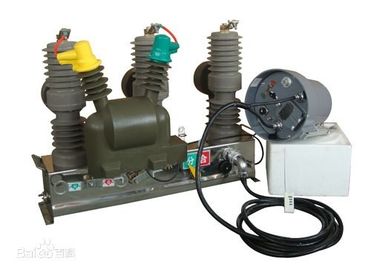

ZW32-12, zw32 वैक्यूम सर्किट ब्रेकर, zw8 वैक्यूम सर्किट ब्रेकर, आउट डोर हाई वोल्टेज वैक्यूम सर्किट ब्रेकर
सामान्य विवरण
ZW32-12 श्रृंखला आउटडोर उच्च वोल्टेज वैक्यूम सर्किट ब्रेकर का उपयोग AC50Hz के तीन चरणों की विद्युत प्रणाली में किया जाता है, वोल्टेज 10-12KV, चालू / बंद लोडिंग चालू करने के लिए, इसमें ओवरलोडिंग और शॉर्ट सर्किट से बचाने का कार्य होता है, नियंत्रण और माप की आवश्यकता को पूरा करता है। , रिमोट कंट्रोल और मॉनीटर वगैरह को साकार करते हुए, यह सबस्टेशन, औद्योगिक उद्यमों और ग्रामीण नेटवर्क में लगातार स्विचिंग की प्रणाली पर वितरण की रक्षा और नियंत्रण के लिए लागू होता है।
| मद | विवरण | इकाई | डेटा | |
| 1 | रेटेड वोल्टेज | के। वी | 12 | |
| 2 | रेटेड इन्सुलेशन स्तर | 1 मिनट का सामना वोल्टेज (सूखा) | के। वी | 42 |
| 1min वोल्टेज का सामना (गीला) | 34 | |||
| बिजली के आवेग का सामना वोल्टेज (शिखर) | 75 | |||
| 3 | मूल्यांकन वर्तमान | ए | 630 400 200 | |
| 4 | शॉर्टिंग पर रेटेड ब्रेक वर्तमान | KA | २० १६ १२.५ | |
| 5 | रेटेड ऑपरेटिंग अनुक्रम | OC-0.3s-CO-180s-सीओ | ||
| 6 | रेटेड शॉर्ट ड्रॉपआउट करंट का ओपन सर्किट समय | टाइम्स | 30 | |
| 7 | रेटेड शॉर्ट सर्किट करंट बना रहा है | KA | 50 | |
| 8 | रेटेड चोटी का सामना वर्तमान | |||
| 9 | रेटेड शॉर्टिंग वर्तमान का सामना कर रहे हैं | KA | 20 | |
| 10 | शॉर्ट-सर्किट की रेटेड अवधि | एस | 4 | |
| 1 1 | खुलने का समय (शंट ट्रिप) | मैक्स ऑपरेटिंग वोल्टेज | एमएस | 15 ~ 50 |
| रेटेड ऑपरेटिंग वोल्टेज | ||||
| मिन।ऑपरेटिंग वोल्टेज | 30 ~ 60 | |||
| 12 | बंद करने का समय | एमएस | 25 ~ 50 | |
| 13 | कुल तोड़ समय | ≤100 | ||
| 14 | समय निकाल रहा है | ≤20 | ||
| 15 | यांत्रिक जीवन | टाइम्स | 10,000 | |
| 16 | ऊर्जा स्टोव मोटर की रेटेड इनपुट शक्ति | डब्ल्यू | 40 | |
| 17 | रेटेड ऑपरेटिंग वोल्टेज और माध्यमिक सर्किट रेटेड वोल्टेज | वी | DC220 110 24 | |
| AC220 110 24 | ||||
| 18 | रेटेड वोल्टेज के तहत ऊर्जा भंडारण ठुमके | एस | ≤10 | |
| 19 | अधिक वर्तमान रिलीज | मूल्यांकन वर्तमान | ए | 5 |
| ट्रिपिंग करंट की सटीकता ग्रेड | % | ± 10 | ||
मुख्य तकनीकी पैरामीटर
रूपरेखा और स्थापना का आकार
