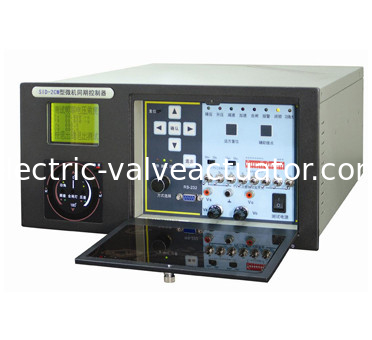

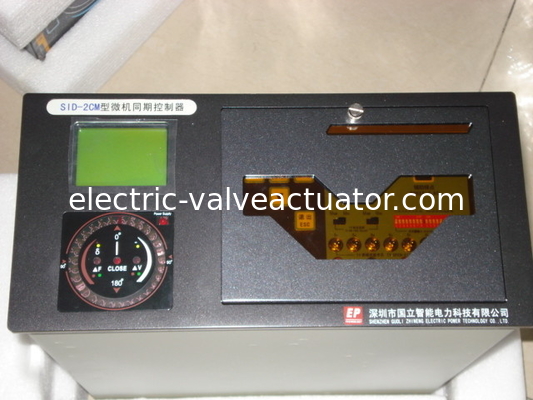

SID-2CM जनरेटर लाइन मल्टीप्लेक्सिंग माइक्रो कंप्यूटर सिंक्रनाइज़ेशन डिवाइस

मुख्य कार्य:

1 वहाँ 12 चैनलों 1-12 इकाइयों बिजली जनरेटर या के लिए इस्तेमाल किया जाना है

एक उपकरण में समानांतर विद्युत लाइनों, प्रकार और समानांतर की विशेषता को अलग किया जा सकता है।

2 सेटिंग पैरामीटरः ब्रेकडाउन समय; अनुमत वोल्टेज अंतर; ओवर वोल्टेज सुरक्षा मूल्य;

अनुमेय आवृत्ति अंतर मूल्य; आवृत्ति नियंत्रण गुणांक; वोल्टेज नियंत्रण गुणांक;

अनुमेय शक्ति कोण; इनकमिंग और बसबार टीवी का नामित वोल्टेज; शिफ्ट बसबार टीवी चरण कोण;

समानांतर बिंदु के दोनों किनारों पर कम वोल्टेज लॉक मान; एकल पक्ष या दोनों पक्षों पर बिना वोल्टेज के काम करना; सिंक्रोस्कोप फ़ंक्शन; एक ही आवृत्ति के लिए पल्स चौड़ाई को नियंत्रित करना; ब्रेकर का नाम।

3 डिवाइस पहले शून्य चरण अंतर की उपस्थिति सुनिश्चित कर सकते हैं जब अंतर समानांतर

(जेनेरेटर और बसबार या दो सिंक्रोनस लाइनों के बीच) और बिना टकराने के समानांतर करना;

4 यह उपकरण जनरेटरों का तेजी से समानांतर कर सकता है।

धुंधली नियंत्रण के सिद्धांत के अनुसार अनुमेय सीमा में वोल्टेज अंतर;

5 जब समानांतर एक बार में शुरू होगा केवल अगर शक्ति कोण और वोल्टेज अंतर से कम हैं

समकालिक लाइनों के बीच समानांतर होने पर अनुमत मान, अन्यथा, प्रतीक्षा और संकेत होना चाहिए,

यदि यह अंतर आवृत्ति या समान आवृत्ति है, तो डिवाइस द्वारा स्वचालित रूप से अलग किया जा सकता है;

6 उपकरण समय पर और स्वचालित रूप से चल रहा है जब स्वयं परीक्षण कर सकते हैं, यह भी अलार्म और त्रुटि के मामले में प्रदर्शित कर सकते हैं;

7 अलार्म जब टीवी-खुले सर्किट और लॉकिंग सिंक्रनाइज़िंग और गैर वोल्टेज बंद करने के ऑपरेशन;

8 त्वरण नियंत्रण निर्देश स्वचालित रूप से दिया जा सकता है जब आवृत्ति के दौरान समान है

समान आवृत्ति की स्थिति को रद्द करने के लिए जनरेटरों के समानांतर की प्रक्रिया।

यदि आवश्यक हो तो विरोधी शक्ति का समानांतर कभी प्रकट नहीं होगा;

डिवाइस इन आंकड़ों को प्रदर्शित करेगा ✓ वास्तविक माप समय एक ब्रेकर सर्किट बंद होने और

पिछले आठ वास्तविक माप मानों में प्रत्येक चैनल में रिकॉर्ड किया गया है में समानांतर पूरा करने के बाद

यह सुनिश्चित करने के लिए कि ब्रेकर बंद होने में कितना समय लगता है।

ब्रेकर्स के बंद होने का समय रिकॉर्ड नहीं किया जाएगा जब यह समान आवृत्ति समानांतर हो।

उपकरण के बीच संचार पहुंच और संचार समझौते प्रदान किए जाएंगे

और होस्ट कंप्यूटर (RS-232, RS-485), आवश्यकताओं को पूरा करने के लिए डिवाइस को DCS प्रणाली में प्रवेश दिया जाएगा।

11 यह उपकरण खराब परिस्थितियों में भी काम कर सकता है।

और विद्युत चुम्बक और प्रकाश विद्युत पर सख्त इन्सुलेशन के तरीके;

12 एसी या डीसी डिवाइस की बिजली की आपूर्ति के रूप में हो सकता है और डिवाइस खुद को 48V ∼ 220V एसी के लिए अनुकूलित कर सकता है

या स्वचालित रूप से DC बिजली की आपूर्ति;

13 जांच और परीक्षण किसी अन्य उपकरण के बिना सीधे किया जा सकता है क्योंकि मॉड्यूल

डिमांड पहले से ही डिवाइस में है;

एक या दोनों पक्षों के बिना वोल्टेज बंद ब्रेकर को होस्ट कंप्यूटर से निर्देशों के अनुसार पूरा किया जा सकता है;

या दोनों पक्षों से सामने के पैनल स्विच को संचालित करने से कोई वोल्टेज बंद ब्रेकर.

15 एक बुद्धिमान सिंक्रोस्कोप के रूप में उपयोग करने के लिए।

1सर्किट ब्रेकर के दोनों ओर के टीवी सेकेंडरी वोल्टेज का इनपुट या तो चरण वोल्टेज या लाइन वोल्टेज हो सकता है।दोनों पक्षों पर नमूना टीवी संकेतों के उपकरण के अंदर कोई सामान्य आधार नहीं है और स्वतंत्र हैं कि टीवी द्वितीयक वोल्टेज सामान्य आधार है या नहींप्रत्येक समानांतर बिंदु पृथक अलगाव ट्रांसफार्मर और कोण ट्रांसफार्मर स्थापित करने की आवश्यकता के बिना, सिस्टम साइड टीवी के माध्यमिक वोल्टेज के कोण को अलग से सेट कर सकता है।

2. सभी इनपुट स्विच मान (समानांतर बिंदु चयन, रिमोट रीसेट, सिंक्रोनिक ऑपरेशन शुरू करें, एकल पक्षीय वोल्टेज मुक्त बंद होने की पुष्टि, वोल्टेज मुक्त हवा बंद होने की पुष्टि,सर्किट ब्रेकर के सहायक संपर्क, आदि) आम तौर पर खुली हवा के संपर्क में होते हैं।

3. आउटपुट स्विच मात्रा (त्वरित, मंदी, बढ़ावा, बंद, शक्ति कोण सीमा से अधिक, अलार्म, बिजली की हानि, आदि) नियंत्रण संकेत एक छोटे से विद्युत चुम्बकीय रिले का उपयोग करता है आम तौर पर खुली हवा संपर्क ("शक्ति हानि" आम तौर पर बंद है), 220V AC, 5A या 220V DC, 0.5A की संपर्क क्षमता के साथ। जब बंद सर्किट में ऑप्टिकल अलगाव संपर्क रहित MOSFET रिले का उपयोग किया जाता है, तो यह 600V DC, 6A है।

4एक आरएस-232 और एक आरएस-485 संचार इंटरफ़ेस प्रत्येक।

5कार्य शक्ति आपूर्ति या तो 110-220 वोल्ट एसी/डीसी हो सकती है, जिसमें बिजली की खपत 30 वोल्ट एम्पियर से अधिक नहीं हो सकती है।

6. इन्सुलेशन शक्तिः कमजोर वर्तमान सर्किट जमीन के लिएः 500V 50Hz 1 मिनट

जमीन के लिए मजबूत वर्तमान सर्किटः 2000V 50Hz 1 मिनट

मजबूत और कमजोर विद्युत सर्किट के बीचः 1000V 50Hz 1 मिनट

7कार्य वातावरण: कार्य तापमान: -10 °C~55 °C

भंडारण तापमानः -20 °C~70 °C

सापेक्ष तापमानः 90% से अधिक नहीं।
