| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | MEAN WELL |
| मॉडल संख्या: | एसई 100-24 |
| न्यूनतम आदेश मात्रा: | 2 सेट |
|---|---|
| पैकेजिंग विवरण: | लकड़ी के बॉक्स पैकिंग |
| प्रसव के समय: | 15 दिनों के अनुबंध पर हस्ताक्षर करने के बाद |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 1000sets |
| मॉडल: | एसई 100-24 | डीसी वोल्टेज: | 24V |
|---|---|---|---|
| वर्तमान श्रृंखला: | 4.5A | वोल्टेज एडीजे रेंज: | 22.8 ~ 26.4V |
| हाई लाइट: | विद्युत सुरक्षात्मक उपकरणों,डीसी पावर कॉन्टैक्टर |
||

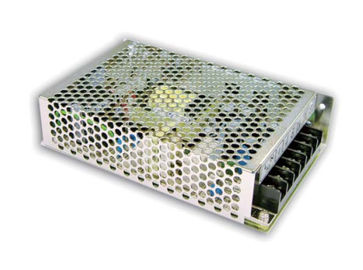

मूल एसई -100-24 24V / 4.5 ए एकल आउटपुट एसी डीसी उच्च शक्ति स्विचन बिजली की आपूर्ति
विशेषताएं :
| आदर्श | एसई 200 3.3 | एसई -200 -5 | एसई 200 7.5 | एसई 200-12 | एसई 200-15 | एसई 200 24 | एसई 200 27 | एसई 200 36 | एसई 200 48 | |
आउटपुट | दिष्ट विद्युत धारा का वोल्टेज | 3.3 | 5V | 7.5V | 12 वी | 15V | 24V | 27V | 36V | 48 वी |
| वर्तमान श्रृंखला | 0 ~ 40 ए | 0 ~ 40 ए | 0 ~ 27 ए | 0 ~ 17 ए | 0 ~ 14 ए | 0 ~ 8.8 ए | 0 ~ 7.8 ए | 0 ~ 5.9 ए | 0 ~ 4.4 ए | |
| मूल्यांकन वर्तमान | 40A | 40A | 27A | 17A | 14A | 8.8A | 7.8A | 5.9A | 4.4A | |
| मूल्यांकित शक्ति | 132W | 200W | 202.5W | 204W | 210W | 211.2W | 210.6W | 212.4W | 211.2W | |
| RIPPLE और शोर (अधिकतम) नोट .2 | 50mVp-p | 50mVp-p | 50mVp-p | 50mVp-p | 50mVp-p | 50mVp-p | 200mVp-p | 240mVp -p | 240mVp -p | |
| वोल्टेज एडीजे रेंज | 2.97 ~ 3.7V | 4.5 ~ 5.6 वी | 6 ~ 9 वी | 10 ~ 13.5V | 13.5 ~ 18 वी | 20 ~ 26.4 वी | 26 ~ 32 वी | 32 ~ 40 वी | 41 ~ 56 वी | |
वोल्टेज टोलरेंस नोट 3 | 2.0% | 2.0% | 2.0% | 1.0% | 1.0% | 1.0% | 1.0% | 1.0% | 1.0% | |
| लाइन विनियमन | 0.5% | |||||||||
| भार विनियमन | 1.5% | 1.0% | 1.0% | 0.5% | 0.5% | 0.5% | 0.5% | 0.5% | 0.5% | |
| सेटअप, उदय समय नोट 5 | 1000ms, 50ms / 230VAC 1000ms, 50ms / 115VAC पूर्ण लोड पर | |||||||||
| होल्ड यूपी टाइम (टाइप) | 20ms / 230VAC 16ms / 115VAC पूर्ण लोड पर | |||||||||
इनपुट | वोल्टेज सीमा | 90 ~ 132 वीएसी / 180 ~ 264VAC स्विच 254 ~ 370VDC द्वारा | ||||||||
| आवृत्ति सीमा | 47 ~ 63 हर्ट्ज | |||||||||
| कार्यक्षमता (टाइप।) | 75% | 79% | 82% | 85% | 85% | 87% | 88% | 89% | 89% | |
| एसी वर्तमान (टाइप।) | 4.5 ए / 115 वीएसी 2.5 ए / 230 वीएसी | |||||||||
| INRUSH चालू (टाइप।) | 40 ए / 115 वीएसी 55 ए / 230 वीएसी | |||||||||
| लीकेज करंट | <3.5 एमए / 240VAC | |||||||||
सुरक्षा | भार से अधिक | 105 ~ 150% रेटेड आउटपुट पावर | ||||||||
| वोल्टेज से अधिक | 3.8 ~ 4.6V | 5.75 ~ 6.75 वी | 9.4 ~ 10.9 वी | 13.8 ~ 16.2V | 18 ~ 21 वी | 27.6 ~ 32.4 वी | 33.7 ~ 39.2 वी | 41.4 ~ 46.8V | 57.6 ~ 67.2 वी | |
| ज्यादा तापमान | 100 10 (आरएचटी 2) अंदर के परिवेश के तापमान का पता लगाएं | |||||||||
वातावरण | कामकाजी मंदिर | -20 ~ + 50oC (आउटपुट लोड वक्र व्युत्पन्न देखें) | ||||||||
| कामकाजी नम्रता | 20 ~ 90% आरएच गैर-संघनक | |||||||||
| भंडारण मंदिर, मानवता | -20 ~ 85oC, 10 ~ 95% आरएच | |||||||||
| अस्थायी। गुणक | 0.03% / oC (0 ~ 50oC) | |||||||||
| कंपन | 10 ~ 500 हर्ट्ज, 2 जीवाई, जेड अक्ष | |||||||||
सुरक्षा और ईएमसी (नोट 4) | सुरक्षा मानकों | UL60950-1 स्वीकृत | ||||||||
| जोरदार प्रतिरोध | आई / पीओ / पी: 3 केवीएसी आई / पी-एफजी: 1.5 केवीएसी ओ / पी-एफजी: 0.5 केवीएएसी | |||||||||
| अलगाव प्रतिरोध | आई / पीओ / पी, आई / पी-एफजी, ओ / पी-एफजी: 100 एम ओम / 500 वीडीसी / 25/70% आरएच | |||||||||
| ईएमआई कंडक्शन और रेडिएशन | डिजाइन EN55022 (सीआईएसपीआर 22) कक्षा ए को देखें | |||||||||
ईएमएस रोग प्रतिरोधक शक्ति | डिज़ाइन | |||||||||
| दूसरों | MTBF | 271.9 के बजे मिनट एमआईएल-एचडीबीके -217 एफ (25) | ||||||||
| आयाम | 215 * 115 * 50 मिमी (एल * डब्ल्यू * एच) | |||||||||
| पैकिंग | 0.93Kg; 12pcs / 12kg / 0.92CUFT | |||||||||
मैकेनिकल विनिर्देश (मिमी में)
