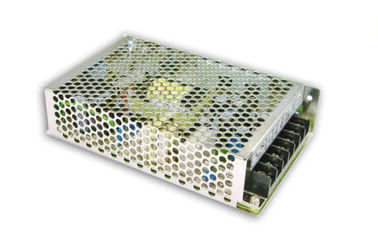

| ब्रांड नाम: | MEAN WELL |
| मॉडल संख्या: | RS-100-12 |
| एमओक्यू: | 2 सेट |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 1000sets |
विशेषताएं :
| आदर्श | RS-100-3.3 | RS-100-5 | RS-100-12 | RS-100-15 | RS-100-24 | RS-100-48 | |
| आउटपुट | दिष्ट विद्युत धारा का वोल्टेज | 3.3 | 5V | 12 वी | 15V | 24V | 48 वी |
| मूल्यांकन वर्तमान | 20A | 7A | 8.5A | 7A | 4.5A | 2.3A | |
| वर्तमान श्रृंखला | 0 ~ 20 ए | 0 ~ 16 ए | 0 ~ 8.5 ए | 0 ~ 7 ए | 0 ~ 4.5 ए | 0 ~ 2.3 ए | |
| मूल्यांकित शक्ति | 66W | 80W | 102W | 105W | 108W | 110.4W | |
| RIPPLE और शोर | 80mVp-p | 80mVp-p | 120mVp-p | 120mVp-p | 120mVp-p | 200mVp-p | |
| VOLTAGEADJ.RANGE | 3.2 ~ 3.5V | 4.75 ~ 5.5V | 11.4 ~ 13.2V | 14.25 ~ 16.5V | 22.8 ~ 26.4V | 45.6 ~ 52.8V | |
| वोल्टेज टोलरेंस | ± 3.0% | ± 2.0% | ± 1.0% | ± 1.0% | ± 1.0% | ± 1.0% | |
| लाइन विनियमन | ± 0.5% | ± 0.5% | ± 0.5% | ± 0.5% | ± 0.5% | ± 0.5% | |
| भार विनियमन | ± 2.0% | ± 1.0% | ± 0.5% | ± 0.5% | ± 0.5% | ± 0.5% | |
| सेटअप, रिज़ टाइम | 500ms, 20ms / 230VAC 1200ms, 30ms / 115VAC पूर्ण लोड पर | ||||||
| समय का समय पकड़ो | 100ms / 230VAC 18ms / 115VAC पूर्ण लोड पर | ||||||
| इनपुट | वोल्टेज सीमा | 88 ~ 264 वीएसी 125 ~ 373 वीडीसी (5 सेकंड के लिए 300VAC बढ़ोतरी का सामना करना। क्षति के बिना) | |||||
| आवृत्ति सीमा | 47 ~ 63 हर्ट्ज | ||||||
| दक्षता | 74% | 77% | 81% | 82% | 84% | 84% | |
| दिष्ट विद्युत धारा | 2.5 ए / 115 वीएसी 1.5 ए / 230 वीएसी | ||||||
| वर्तमान दबाव | कोल्ड स्टार्ट 40 ए / 230 वीएसी | ||||||
| लीकेज करंट | <2 एमए / 240 वीएसी | ||||||
| सुरक्षा | अधिभार | 110 ~ 150% रेटेड आउटपुट पावर | |||||
| प्रोटोटाइप: हिचकी मोड, फॉल्ट हालत हटा दिए जाने के बाद स्वचालित रूप से ठीक हो जाता है | |||||||
| वोल्टेज से अधिक | 3.8 ~ 4.45V | 5.75 ~ 6.75V | 13.8 ~ 16.2V | 17.25 ~ 20.25V | 27.6 ~ 32.4V | 55.2 ~ 64.8V | |
| सुरक्षा प्रकार: फिसलने की स्थिति के बाद हिचक्र मोड स्वचालित रूप से ठीक हो जाता है | |||||||
| वातावरण | कामकाजी मंदिर | -25 ~ + 70 डिग्री सेल्सियस (आउटपुट लोड वक्र derving देखें) | |||||
| कामकाजी नम्रता | 20 ~ 90% आरएच गैर-संघनक | ||||||
| भंडारण तामचीता | -40 ~ 85 डिग्री सेल्सियस 10 ~ 95% आरएच | ||||||
| TEMPCOEFFICIENT | ± 0.03% / डिग्री सेल्सियस (0 ~ 50 डिग्री सेल्सियस) | ||||||
| कंपन | 10 ~ 500 एचजेड, 5 जी 10 मिनट / 1 साइकिल, 60 मिनट प्रत्येक साथएक्स, वाई, ज़ैक्सिस | ||||||
| सुरक्षा और ईएमसी | सुरक्षा मानकों | U60950-1, टीयूवी एन 60950-1 स्वीकृत | |||||
| जोरदार प्रतिरोध | आई / पीओ / पी: 3 केवीएसी आई / पी-एफजी: 1.5 केवीएसी ओ / पी-एफजी: 0.5 केवीएएसी | ||||||
| अलगाव प्रतिरोध | आई / पीओ / पी, आई / पी-एफजी, ओ / पी-एफजी: 100 एम ओम / 500 वीडीसी / 250 डिग्री सी / 70% आरएच | ||||||
| ईएमसी मिशन | EN55022 (सीआईएसपीआर 22) कक्षा बी, एन 61000-3-2, -3 के अनुपालन | ||||||
| ईएमएस IMMUNITY | EN61000-4-2, 3, 4, 5, 6, 8, 11, हल्के उद्योग स्तर, मापदंड ए के अनुपालन | ||||||
| दूसरों | MTBF | 260.8khrs मिनट एमआईएल-एचडीबीके -217 एफ (25 0 सी) | |||||
| आयाम | 15 9 * 97 * 38 मिमी (एल * डब्ल्यू * एच) | ||||||
| पैकिंग | 0.6KG; 24pcs / 15.4Kg / 0.7CUFT | ||||||
मैकेनिकल विनिर्देश (मिमी में)
