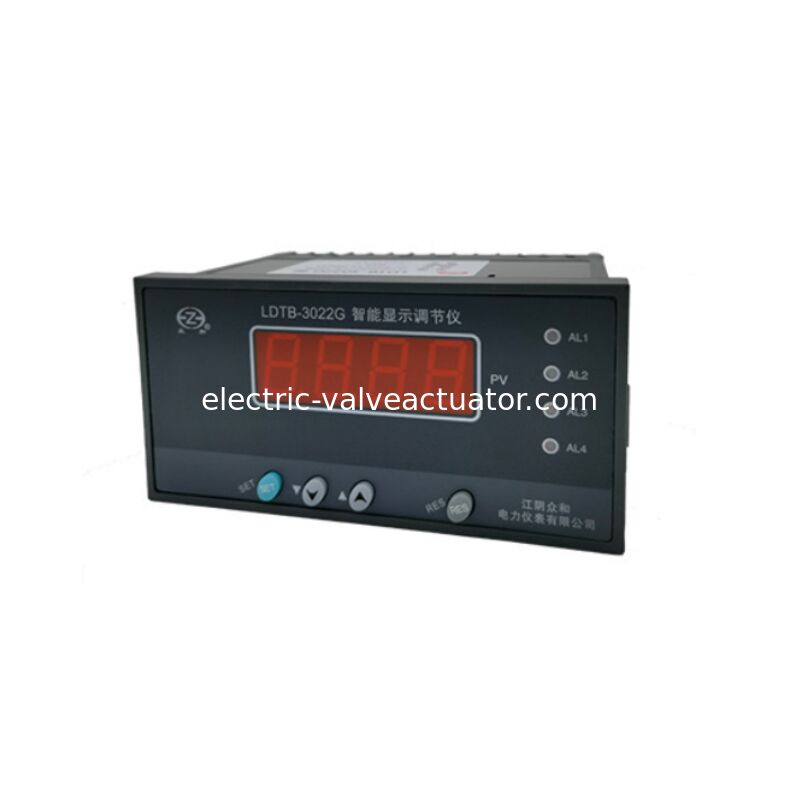

Zhong He LDTB-3022G Smart Temperature Controller | Digital PID Regulation Meter

ब्रांड नाम:	Zhong He
मॉडल संख्या:	एलडीटीबी-3022जी
एमओक्यू:	1
कीमत:	बातचीत योग्य

विस्तृत जानकारी

उत्पाद का वर्णन

विस्तृत जानकारी

उत्पत्ति के प्लेस:

चीन

इनपुट प्रतिबाधा:

≥ 1M Ω

पैकेजिंग विवरण:

नया मूल बॉक्स

उत्पाद का वर्णन

Zhong He LDTB-3022G Smart Temperature Controller | Digital PID Regulation Meter

This series of products adopts surface packaging technology, greatly improving the anti-interference ability of the instrument. It features display, control, transmission, and communication functions with universal signal input. By changing internal parameters, multiple signal types can be switched, making it suitable for various industrial applications.

Applications

Widely used in power, metallurgy, chemical, petrochemical, paper printing and dyeing, brewing, tobacco, aerospace bases, and other industrial fields.

Input Signal Types & Parameters

Code	Signal Type	Measurement Range	Resolution	Equipment	Input Impedance
01	B-type	400-1800 ℃	1 ℃	Platinum 30-platinum 6 thermocouple	≥ 1M Ω
02	S-type	0-1600 ℃	1 ℃	Platinum 10 platinum thermocouple	≥ 1M Ω
03	K-type	0-1300 ℃	1 ℃	Nickel chromium nickel silicon thermocouple	≥ 1M Ω
04	E-type	0-1000 ℃	1 ℃	Nickel chromium copper nickel thermocouple	≥ 1M Ω
05	T-type	0-320.0 ℃	0.1 ℃	Copper copper nickel thermocouple	≥ 1M Ω
06	J-type	0-1200 ℃	1 ℃	Iron copper nickel thermocouple	≥ 1M Ω
07	WPe3-25	0-2300 ℃	1 ℃	Tungsten rhenium 3-tungsten rhenium 25 thermocouple	≥ 1M Ω
08	Pt100	-200~650 ℃	1 ℃	Platinum thermistor (R0=100 Ω)	≥ 10k Ω
09	Pt100.1	-19.9-320.0 ℃	0.1 ℃	Platinum thermistor (R0=100 Ω)	≥ 10k Ω
10	Cu50	-50.0-150.0 ℃	0.1 ℃	Copper thermistor (R0=50 Ω)	≥ 10k Ω
11	0-20mV	-1999 to 9999	1.6uV	Pressure sensor	≥ 1M Ω
12	4-20mA	-	1.3uA	DDZ-III transmitter	≤ 250 Ω
13	0-10mA	-	0.8uA	DDZ-II transmitter	≤ 250 Ω
14	1-5V	-	0.3mV	DDZ-III transmitter	≥ 4.7M Ω
15	0-5V/0-10V	-	0.4mV	DDZ-II transmitter	≥ 4.7M Ω
16	0-20mV	-	1.6uA	DDZ-II transmitter	≤ 250 Ω
17	30-350 Ω	-	2.6m Ω	Remote pressure gauge	≥ 10k Ω
18	Special signals	User specific	-	User specific	-
19	4-20mA square root	-1999 to 9999	1.3uA	DDZ-III transmitter	≤ 250 Ω
20	0-10mA square root	-	0.8uA	DDZ-II transmitter	≤ 250 Ω
21	1-5V square root	-	0.3mV	DDZ-III transmitter	≥ 4.7M Ω
22	0-5V square root	-	0.4mV	DDZ-II transmitter	≥ 4.7M Ω

Note: When selecting 0~10V signal input, it is not possible to switch between 1~5V signal input.

Technical Specifications

Measurement Accuracy: Digital display ± 0.5% FS ± 1 word
Temperature Compensation Range: (0-50) ℃
Environmental Conditions: Working temperature (0-50) ℃, relative humidity ≤ 85%; Avoid using in corrosive and flammable/explosive gases
Display Mode: Single screen four digit digital display + LED status indicator
Switching Output: Each output point can be arbitrarily set to upper and lower limit control/alarm with differential return
Analog Output: DC 0-10mA, 4-20mA, 0-5V, 1-5V with specified load resistance
Feed Output: DC 24V, Load ≤ 30mA

Power Supply Options

Type 1: AC/DC power supply 90-260V, power ≤ 4W, weight 260g
Type 2: AC/DC power supply 20-30V, power ≤ 4W, weight 260g

Switching Output Details

Relay Output: Contact capacity (resistive load) AC220V/5A, DC24V/5A
Zero Crossing Trigger Pulse Output (SCR): Can trigger 600V/100A thyristor
Solid State Relay Control Signal Output (SSR): Output DC 9V/30mA
Zero Crossing Trigger Output of Thyristor: Bidirectional thyristor 600V/5A
