औद्योगिक अनुप्रयोगों में शाफ्ट कंपन के सटीक माप के लिए डिज़ाइन किया गया पेशेवर एड्डी करंट सेंसर सिस्टम।
उत्पाद का अवलोकन
ZH3000 सीरीज़ के एडीडी करंट सेंसर उन्नत प्रदर्शन को व्यावहारिक स्थापना सुविधाओं के साथ जोड़ते हैं। It maintains compatibility with earlier DWQZ series products while offering improved installation efficiency through high-density DIN rail insulation sockets that save significant space compared to traditional screw mounting.
उन्नत प्रदर्शन विशेषताएं
अभिनव सामग्री और विनिर्माण प्रक्रियाओं का उपयोग करते हुए, ZH3000 श्रृंखला पूरी तरह से एपीआई 670 मानक (4 वें संस्करण) की आवश्यकताओं का अनुपालन करते हुए बढ़ी हुई रैखिकता और आवृत्ति प्रतिक्रिया प्रदान करती है.इस प्रणाली में खतरनाक वातावरण में संचालन के लिए एक्सिया II CT2~T6 विस्फोट-सबूत प्रमाणन के साथ आंतरिक सुरक्षा डिजाइन है।
माप क्षमता
उत्कृष्ट स्थैतिक स्थिरता लंबे समय तक विस्थापन की निगरानी करने में सक्षम है, जबकि व्यापक आवृत्ति प्रतिक्रिया शाफ्ट कंपन, गति, गति, गति और गति के सटीक माप का समर्थन करती है।और घूर्णन मशीनों में अन्य भौतिक राज्यों.
सिस्टम विन्यास विकल्प
जांच व्यास:Φ8mm, Φ11mm, Φ25mm विनिर्देश
केबल की लंबाईः5 मीटर और 9 मीटर की कुल सिस्टम लंबाई
स्थापना के प्रकार:आगे की स्थापना, पीछे की स्थापना, गैर-थ्रेडेड विकल्प
जांच केबल की लंबाईः1m या 0.5m विकल्प उपलब्ध
सिस्टम घटक

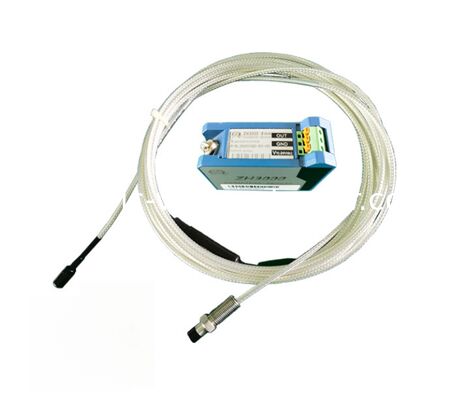

ZH3000 एडीडी करंट सेंसर सिस्टम में तीन एकीकृत घटक शामिल हैंः

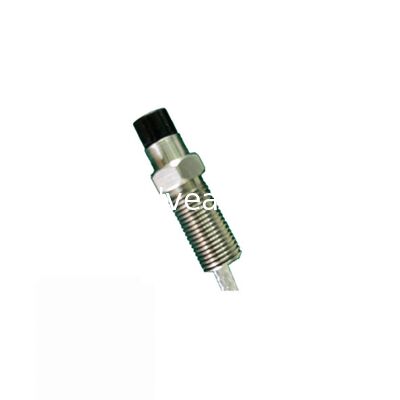

ZH3000 जांच
इसमें प्रेरक, सुरक्षात्मक कवर, स्टेनलेस स्टील के आवास, उच्च आवृत्ति केबल और कनेक्टर शामिल हैं।विभिन्न माप आवश्यकताओं के अनुरूप कई व्यास विनिर्देशों और स्थापना विन्यास में उपलब्ध.

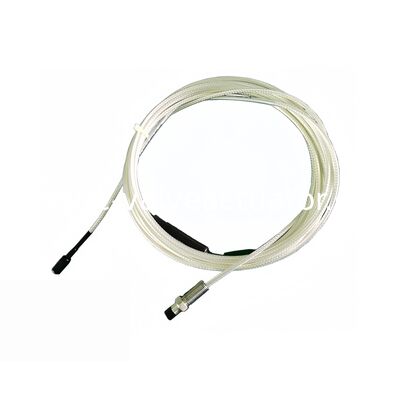

ZH3000 एक्सटेंशन केबल
विशेषताएं दूषित वातावरण में विश्वसनीय संचालन के लिए तेल प्रतिरोधी सुरक्षात्मक आस्तीन के साथ एसएमए स्व-बंद प्लग। 4 मीटर, 4.5 मीटर, 8 मीटर और 8.5 मीटर की लंबाई में उपलब्ध है।

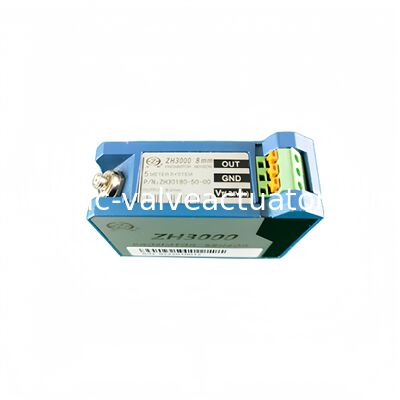

ZH3000 प्रीएम्पलीफायर
सिस्टम कोर जिसमें दोलन, रैखिक पता लगाने, फ़िल्टरिंग, रैखिक मुआवजा, और प्रवर्धन सर्किट शामिल हैं। इष्टतम प्रदर्शन के लिए जांच विनिर्देशों और सिस्टम केबल लंबाई से मेल खाता है।
