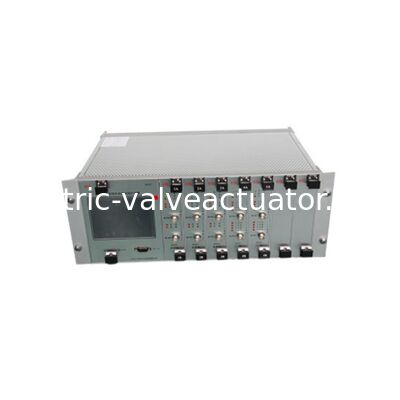

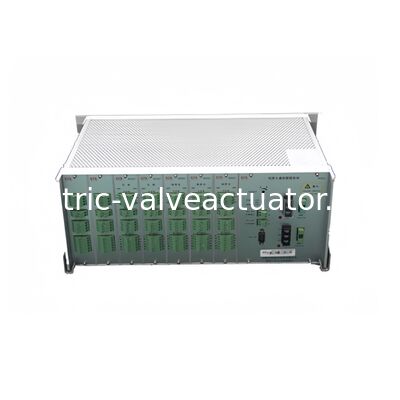

ज़ोंग हे 8000C स्टीम टर्बाइन और रोटेटिंग उपकरण के लिए सुरक्षा प्रणाली
उत्पाद परिचय
8000C रोटेटिंग मशीनरी मॉनिटरिंग और प्रोटेक्शन डिवाइस विभिन्न प्रकार के रोटेटिंग मशीनरी ऑपरेशन के लिए निरंतर ऑनलाइन पैरामीटर माप और सुरक्षा प्रदान करता है। यह विशेष रूप से बिजली उत्पादन, धातुकर्म और पेट्रोकेमिकल प्रसंस्करण जैसे उद्योगों में ऑन-साइट उपयोग के लिए उपयुक्त है।
हमारी कंपनी के 8000B रोटेटिंग मशीनरी मॉनिटरिंग और प्रोटेक्शन डिवाइस के प्रतिस्थापन उत्पाद के रूप में, 8000C अपने पूर्ववर्ती के सभी लाभों को बनाए रखता है, साथ ही घटक चयन, सर्किट डिजाइन, सॉफ्टवेयर आर्किटेक्चर और संरचनात्मक डिजाइन में तकनीकी उन्नयन को शामिल करता है। उन्नत प्रणाली उच्च माप सटीकता, अधिक विश्वसनीय संचालन और सरलीकृत संचालन और प्रबंधन के साथ काफी बेहतर प्रदर्शन प्रदान करती है।
8000C रोटेटिंग मशीनरी मॉनिटरिंग और प्रोटेक्शन डिवाइस के तकनीकी पैरामीटर अमेरिकन पेट्रोलियम इंस्टीट्यूट API670 मानक का अनुपालन करते हैं। इसका प्रदर्शन और तकनीकी विनिर्देश आयातित उत्पादों को बदल सकते हैं, और आजीवन सेवा समर्थन के साथ विशिष्ट उपयोगकर्ता आवश्यकताओं को पूरा करने के लिए सिस्टम को अनुकूलित किया जा सकता है।

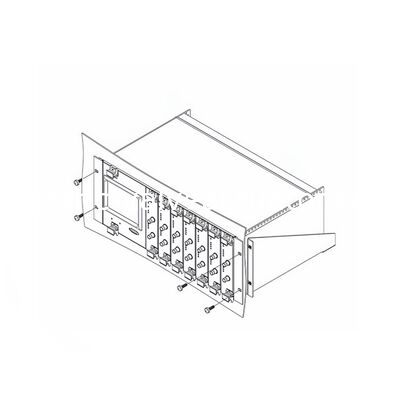

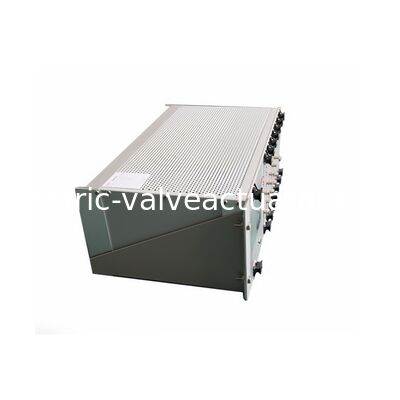

8000C/000 सिस्टम चेसिस EIA (इलेक्ट्रॉनिक इंडस्ट्रीज एसोसिएशन) के मानक असेंबली फॉर्म को अपनाता है और विभिन्न स्थापना आवश्यकताओं को पूरा करने के लिए समान ऊंचाई लेकिन अलग-अलग चौड़ाई के साथ तीन संरचनात्मक आकारों में उपलब्ध है।
उत्पाद सुविधाएँ
मुख्य विशेषताएँ
सभी मॉड्यूल में उच्च-प्रदर्शन 32-बिट एम्बेडेड औद्योगिक प्रोसेसर, हाई-स्पीड 16-बिट एनालॉग-टू-डिजिटल कन्वर्टर्स, डुअल-चैनल माप, लॉजिक कॉम्बिनेशन आउटपुट अलार्म और उच्च एंटी-इंटरफेरेंस हार्डवेयर संरचना डिजाइन शामिल हैं।
एक प्रबंधन मॉड्यूल और कई मॉनिटर से मिलकर केंद्रीकृत प्रबंधन और विकेन्द्रीकृत नियंत्रण कार्य मोड, जिसमें प्रत्येक मॉनिटर प्रबंधन मॉड्यूल से अप्रभावित स्वतंत्र निगरानी करता है।
डुअल रिडंडेंट पावर सप्लाई जिसमें डीसी/डीसी कन्वर्टर्स के माध्यम से विभिन्न वोल्टेज की अलग वर्किंग पावर सप्लाई होती है, जिसमें मुख्य पावर फेल होने पर स्वचालित बैकअप पावर सक्रिय होती है।
सहज ऑन-साइट निगरानी और आसान संचालन के लिए एलसीडी स्क्रीन और टच स्क्रीन कॉन्फ़िगरेशन।
प्रत्येक मॉनिटर के लिए सॉफ्टवेयर-कॉन्फ़िगर करने योग्य वर्किंग मोड, जो एक ही मॉनिटर मॉडल के साथ विभिन्न माप वस्तुओं के लिए लचीले अनुकूलन की अनुमति देता है।
सभी चैनलों के लिए व्यापक स्व-निदान कार्य जिसमें रीयल-टाइम सेंसर इनपुट मॉनिटरिंग और पावर-ऑन, रीसेट, या सेंसर इनपुट दोषों के दौरान स्वचालित अलार्म बायपास शामिल है।
ऊपरी कंप्यूटर और विभिन्न मॉनिटर के बीच डेटा संचार के लिए आरएस-485 इंटरफ़ेस, रीयल-टाइम डेटा ट्रांसमिशन और कॉन्फ़िगरेशन प्रबंधन को सक्षम करता है।
मॉड्यूलर सिस्टम कॉन्फ़िगरेशन जो विशिष्ट निगरानी आवश्यकताओं के अनुसार मॉनिटर प्रकारों और मात्राओं के संयोजन की अनुमति देता है, जिसमें एक से बीस मॉनिटर तक की क्षमता होती है।

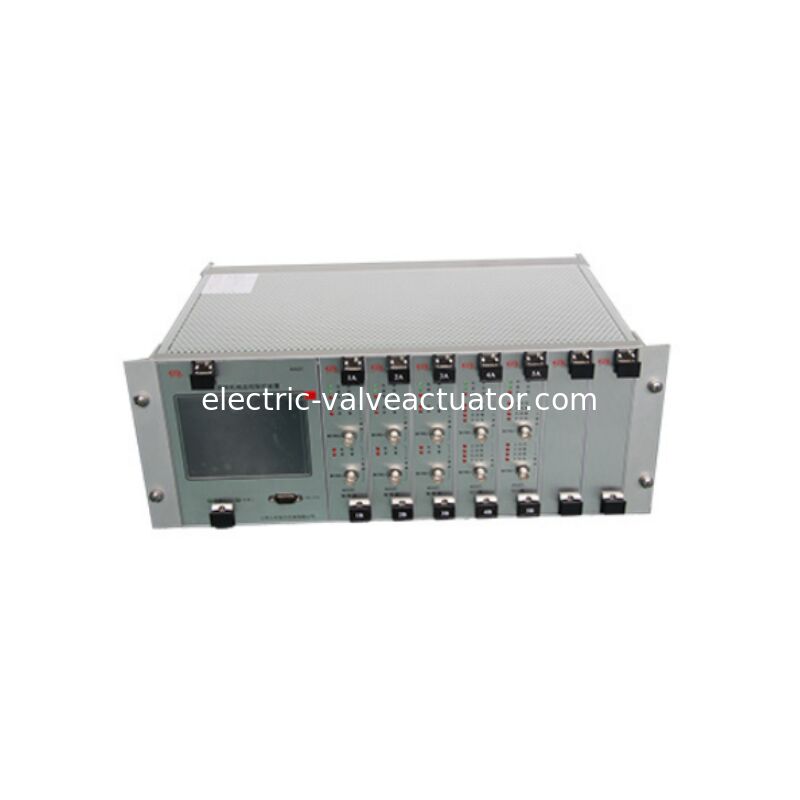

8000C रोटेटिंग मशीनरी मॉनिटरिंग और प्रोटेक्शन डिवाइस के प्रबंधन मॉड्यूल में पैनल पर 5.0-इंच एलसीडी स्क्रीन और टच स्क्रीन है। ऑपरेटर एलसीडी स्क्रीन पर प्रदर्शित ग्राफिकल और टेक्स्टुअल गाइड के माध्यम से विभिन्न मॉनिटर को कॉन्फ़िगर कर सकते हैं, जो व्यापक ऑन-साइट निगरानी कार्यक्षमता के लिए रीयल-टाइम माप डेटा, कॉन्फ़िगरेशन पैरामीटर, ऐतिहासिक अलार्म, ट्रेंड कर्व्स और रीयल-टाइम घड़ियों को केंद्रीय रूप से प्रदर्शित करता है।
जब विस्तारित सिस्टम को कई चेसिस की आवश्यकता होती है, तो विस्तार चेसिस को एक अलग प्रबंधन मॉड्यूल की आवश्यकता नहीं होती है। बस होस्ट चेसिस प्रबंधन मॉड्यूल के बैक पैनल पर आरएस-485 संचार विस्तार इंटरफ़ेस को विस्तार चेसिस पावर सप्लाई बैक पैनल पर आरएस-485 संचार इंटरफ़ेस से कनेक्ट करें।
