0 ~ 200um (पीक टू पीक वैल्यू) (रेंज उपयोगकर्ता द्वारा अनुकूलित की जा सकती है)
SDJ-3LS तीव्रता:
0~20.0mm/s (RMS मान) (रेंज उपयोगकर्ता द्वारा अनुकूलित की जा सकती है)
शुद्धता:
≤±1% (पूर्ण पैमाने पर मूल्य)
आवृत्ति:
15~100Hz
आवृत्ति प्रतिक्रिया:
10~100Hz≤±8%
निरंतर धारा आउटपुट:
4~20mA (लोड <1KΩ)
अलार्म सेटिंग:
SDJ-3LS: 0~20.0mm/s (RMS मान)
पैकेजिंग विवरण:
नया मूल बॉक्स
प्रमुखता देना:
0~200um आयाम कंपन निगरानी उपकरण
,
0~20.0mm/s तीव्रता कंपन संरक्षण उपकरण
,
4~20mA आउटपुट औद्योगिक कंपन सेंसर
उत्पाद का वर्णन

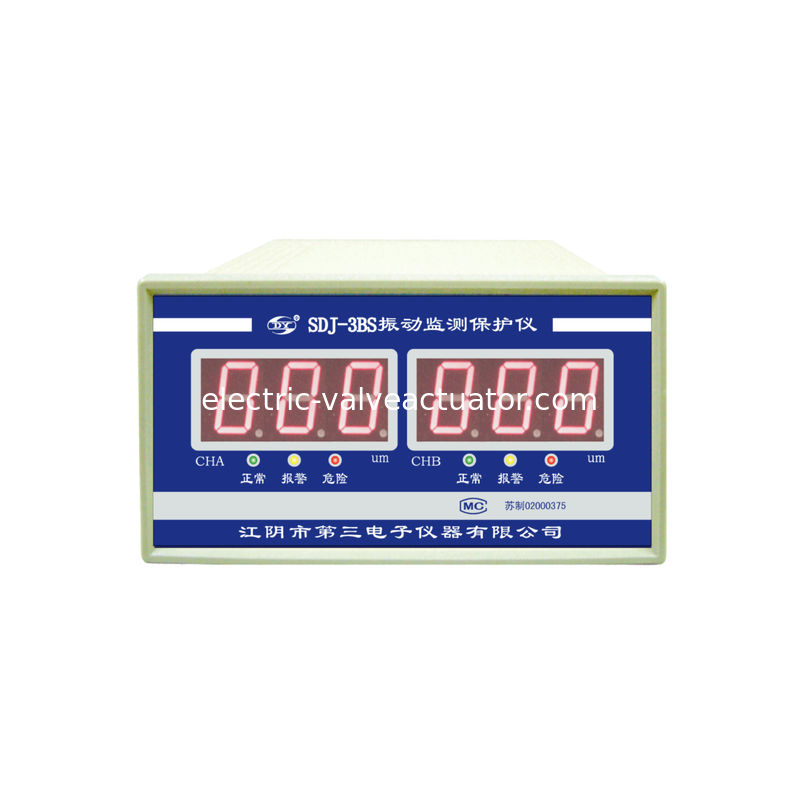

एसडीजे-3बीएस/3एलएस औद्योगिक कंपन निगरानी और सुरक्षा उपकरण
एसडीजे-3बीएस/3एलएस कंपन निगरानी और सुरक्षा उपकरण एक सामान्य-उद्देश्य वाला उपकरण है जिसे एक मानक चेसिस डिजाइन के साथ बनाया गया है। प्रत्येक मॉनिटर में अलग-अलग एलईडी डिस्प्ले के साथ दो स्वतंत्र चैनल (ए और बी) होते हैं, जो व्यापक कंपन निगरानी क्षमताएं प्रदान करते हैं।
मुख्य विशेषताएं
स्वतंत्र एलईडी डिस्प्ले के साथ दोहरे-चैनल की निगरानी
प्रत्येक चैनल के लिए स्वतंत्र 4-20mA आउटपुट
व्यापक सुरक्षा के लिए स्वतंत्र स्विच आउटपुट
डिजिटल एलईडी पर निरंतर कंपन आयाम प्रदर्शन
औद्योगिक अनुप्रयोगों के लिए मानक चेसिस निर्माण
अनुप्रयोग और स्थापना
घूमने वाली मशीनरी के लिए, कंपन आयाम और तीव्रता समग्र यांत्रिक स्थिति को मापने के लिए मौलिक संकेतक हैं। एसडीजे-3बीएस/3एलएस इकाई निरंतर निगरानी प्रदान करने के लिए दो स्वतंत्र एसजी-2एच कंपन वेग सेंसर से संकेतों का उपयोग करती है।
व्यापक सुरक्षा के लिए, दो कंपन सेंसर को एक ही बेयरिंग हाउसिंग पर स्थापित किया जाना चाहिए। स्थापना या तो ऊर्ध्वाधर या क्षैतिज अभिविन्यास हो सकती है। ग्लास दरवाजों के साथ वैकल्पिक क्यूबीजे-3बीएस सुरक्षात्मक केस उपलब्ध हैं, साथ ही 40*40 मिमी मापने वाले एसजी-2एच सेंसर माउंटिंग बेस भी हैं जो ऊर्ध्वाधर और क्षैतिज दोनों सेंसर प्लेसमेंट को समायोजित करते हैं।
निगरानी सिद्धांत: उपकरण औद्योगिक मशीनरी में रोटर कंपन विशेषताओं की निगरानी के लिए एसजी-2एच कंपन वेग सेंसर से संकेतों का उपयोग करके, एलईडी डिजिटल डिस्प्ले पर प्रत्येक चैनल के लिए कंपन आयाम को लगातार प्रदर्शित करता है।
