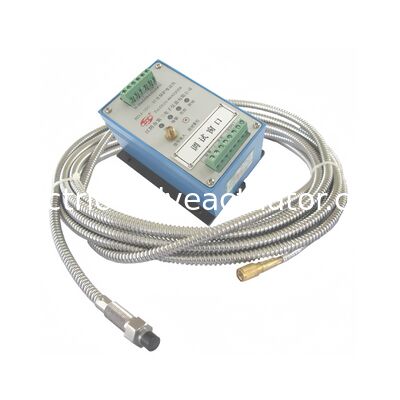

एसडीजे-501 शाफ्ट कंपन सुरक्षा ट्रांसमीटर, 4-20mA आउटपुट और रोटेटिंग मशीनरी की रियल-टाइम मॉनिटरिंग के लिए टू-स्टेज अलार्म रिले के साथ

एसडीजे-501 शाफ्ट कंपन सुरक्षा ट्रांसमीटर, 4-20mA आउटपुट और रोटेटिंग मशीनरी की रियल-टाइम मॉनिटरिंग के लिए टू-स्टेज अलार्म रिले के साथ

ब्रांड नाम: OEM
मॉडल संख्या: एसडीजे-501
एमओक्यू: 1
कीमत: Negotiations
विस्तृत जानकारी
उत्पत्ति के प्लेस:
चीन
पैकेजिंग विवरण:
नया मूल बॉक्स
प्रमुखता देना:

4-20mA आउटपुट शाफ्ट कंपन सुरक्षा ट्रांसमीटर

,

दो-चरण अलार्म रिले स्पीड मॉनिटरिंग ट्रांसमीटर

,

वास्तविक समय निगरानी घूर्णी गति सेंसर

उत्पाद का वर्णन
एसडीजे-501 शाफ्ट कंपन सुरक्षा ट्रांसमीटर
एसडीजे-501 एक एकल-चैनल गति निगरानी और सुरक्षा ट्रांसमीटर है जो स्लाइडिंग बीयरिंग के साथ घूर्णन मशीनरी के लिए डिज़ाइन किया गया है।यह उन्नत ट्रांसमीटर भाप टरबाइन सहित उपकरणों के लिए वास्तविक समय में घूर्णन गति माप और सुरक्षा प्रदान करता है, पंखे, कंप्रेसर, मोटर और पंप।
प्रमुख अनुप्रयोग
विभिन्न स्लाइडिंग बीयरिंगों के साथ घूर्णन मशीनरी के लिए आदर्श, जिसमें भाप टरबाइन, प्रशंसक, कंप्रेसर, मोटर, पंप और इसी तरह के औद्योगिक उपकरण शामिल हैं।
आउटपुट इंटरफ़ेस विशेषताएं
  • 4-20mA आउटपुट टर्मिनल (4-20mA "+" और "-")
  • साइट पर एलईडी डिस्प्ले जो मशीन के संचालन की स्थिति दिखाते हैं (ठीक है, अलार्म, इंटरलॉक खतरा, डिस्कनेक्शन ब्रेक)
  • अलग-थलग दो-चरण अलार्म रिले आउटपुट टर्मिनल एसपीडीटी
  • पीएलसी या डीसीएस प्रणालियों के माध्यम से साइट पर और प्रदर्शित कंपन मान
  • स्थिति निगरानी उपकरणों के लिए मूल संकेत का बफर आउटपुट
  • लचीला बिजली आपूर्ति विकल्पः 24VDC, 220VAC, या 110VAC
निरंतर गति निगरानी प्रणाली
एसडीजे-501 रोटर गति का ऑनलाइन वास्तविक समय माप प्रदान करता है जबकि एक साथ दो स्तर के अलार्म आउटपुट करता है। यह घूर्णन मशीनरी के प्रारंभिक पता लगाने और सुरक्षा को सक्षम बनाता है,उपकरण के जीवनकाल का विस्तार करना और रखरखाव आवश्यकताओं को कम करना.
स्थापना और सेटअप
विद्यमान धुरीजगत जांच प्रणालियों वाली इकाइयों के लिए, स्थापना में सरल वायरिंग कनेक्शन और अलार्म बिंदु की स्थापना शामिल है। माप बिंदु के लिए शाफ्ट पर उत्कीर्ण एक ग्रूव (न्यूनतम 2.5) की आवश्यकता होती है।5 सेमी गहराई और 7 मिमी चौड़ाई) जांच स्थापना के लिए.
कारखाने से पूर्व-कैलिब्रेट
सभी मापदंडों पूर्व-समायोजित और कारखाने से बाहर जाने से पहले कैलिब्रेट कर रहे हैं।स्थापना के बाद कोई और समायोजन या कैलिब्रेशन की आवश्यकता नहीं है - बस तत्काल संचालन के लिए संबंधित केबलों को कनेक्ट करें.
समायोज्य मापदंड
  • दो-चरण अलार्म बिंदु सेटिंग्स
  • 4-20mA आउटपुट शून्य बिंदु "शून्य"
  • उपकरण पूर्ण पैमाने पर रेंज कैलिब्रेशन
  • अलार्म रीसेट ("RESET") कार्यक्षमता
तकनीकी विनिर्देश
आउटपुट प्रकार सक्रिय 4-20mA
अधिकतम भार 750Ω तक
वायरिंग विन्यास 3-वायर सुरक्षा ट्रांसमीटर
रिले प्रकार एसपीडीटी एकल-पोल डबल-थ्रो
अधिकतम रिले भार 2ए
ग्राउंडिंग आवश्यकता एकल बिंदु ग्राउंडिंग प्रणाली
अनुकूलन विकल्प
एसडीजे-501 सुरक्षा ट्रांसमीटर को विभिन्न फील्ड आवश्यकताओं को पूरा करने के लिए अनुकूलित किया जा सकता है, जिसमें कुल गति मानों का चयन करने के लिए विभिन्न पूर्ण-स्केल रेंज उपलब्ध हैं।भाप टरबाइनों की शून्य गति मापने के लिए भी एक निम्न आवृत्ति विकल्प प्रदान किया गया है.
नोटः 220VAC या 110VAC पावर सप्लाई विकल्पों के लिए अलग बिजली सप्लाई के लिए एक अलग DC +24V कनवर्टर पावर सप्लाई की आवश्यकता होती है।
