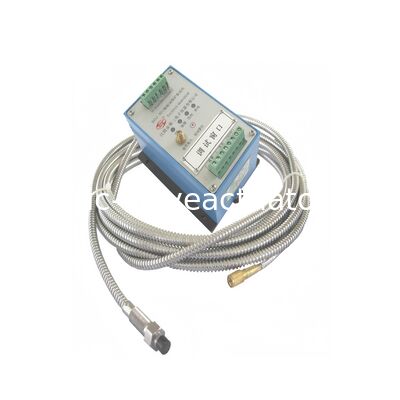

एसडीजे-301 शाफ्ट कंपन सुरक्षा ट्रांसमीटर, 4-20mA आउटपुट और वास्तविक समय की निगरानी के लिए दो-चरणीय अलार्म रिले के साथ

एसडीजे-301 शाफ्ट कंपन सुरक्षा ट्रांसमीटर, 4-20mA आउटपुट और वास्तविक समय की निगरानी के लिए दो-चरणीय अलार्म रिले के साथ

ब्रांड नाम: OEM
मॉडल संख्या: एसडीजे-301
एमओक्यू: 1
कीमत: Negotiations
विस्तृत जानकारी
उत्पत्ति के प्लेस:
चीन
पैकेजिंग विवरण:
नया मूल बॉक्स
प्रमुखता देना:

4-20mA आउटपुट शाफ्ट कंपन सुरक्षा ट्रांसमीटर

,

दो-चरण अलार्म रिले कंपन सुरक्षा ट्रांसमीटर

,

वास्तविक समय निगरानी कंपन ट्रांसमीटर

उत्पाद का वर्णन
एसडीजे-301 शाफ्ट कंपन सुरक्षा ट्रांसमीटर
एसडीजे-301 शाफ्ट कंपन संरक्षण ट्रांसमीटर घूर्णन मशीनरी रोटर्स में रेडियल कंपन की व्यापक निगरानी प्रदान करता है, शाफ्ट कंपन, प्रवाह, विलक्षणता,और अन्य महत्वपूर्ण मापदंडों रोटर असंतुलन के कारण वृद्धि हुई कंपन का पता लगाने के लिए, गलत संरेखण, और ढीले घटक।
प्रमुख अनुप्रयोग
स्टीम टरबाइन, प्रशंसक, कंप्रेसर, मोटर, पंप और इसी तरह के औद्योगिक उपकरणों सहित विभिन्न स्लाइडिंग बीयरिंगों के साथ घूर्णन मशीनरी के लिए आदर्श।
माप क्षमता
रोटर की स्थिति का सटीक आकलन और प्रारंभिक दोष का पता लगाने के लिए रेडियल कंपन (विस्थापन) के पीक-टू-पीक मूल्य की निगरानी करता है।
आउटपुट इंटरफेस और विशेषताएं
  • सक्रिय आउटपुट टर्मिनल 4-20mA या 1-5V सिग्नल के साथ
  • स्थानीय एलईडी डिस्प्ले जो मशीन के संचालन की स्थिति दर्शाता है (ठीक है, चेतावनी, खतरा, टूटना)
  • अलग-थलग दो-चरण अलार्म रिले आउटपुट टर्मिनल (अलर्ट और खतरा)
  • स्वचालित रीसेट फ़ंक्शन के साथ स्थानीय अलार्म रीसेट बटन
  • पीएलसी या डीसीएस के माध्यम से कंपन मूल्य निगरानी के लिए क्यूबीजे-3क्यू डिजिटल डिस्प्ले के साथ संगत
  • स्थिति निदान विश्लेषकों के लिए प्रत्यक्ष कनेक्शन के लिए कच्चे संकेत का बफर आउटपुट
  • लचीला बिजली आपूर्ति विकल्पः 24VDC, 220VAC, या 110VAC
निरंतर कंपन निगरानी प्रणाली
यह एकल-चैनल कंपन सुरक्षा ट्रांसमीटर रोटर शाफ्ट रेडियल कंपन के ऑनलाइन वास्तविक समय माप को सक्षम करता है,घूर्णन मशीनों के प्रारंभिक पता लगाने और सुरक्षा के लिए दो-स्तरीय अलार्म आउटपुट प्रदान करते हुए पीक-टू-पीक विस्थापन के मूल्यों को आउटपुट करना.
निम्न आवृत्ति विकल्प में माप क्षमताओं को शामिल करने के लिए विस्तारित किया जाता है टरबाइन रनोट, भाप टरबाइन शाफ्ट कंपन, और विलक्षणता मापदंड,बिना समायोजन के सरल स्थापना और उत्कृष्ट प्रदर्शन-कीमत अनुपात प्रदान करना.
स्थापना एवं विन्यास
मूल पूर्ववर्धक स्थानों में आसान स्थापना के लिए डिज़ाइन किया गया है। व्यापक निगरानी के लिए, आम तौर पर दो एसडीजे -301 ट्रांसमीटर (एक्स और वाई दिशाओं,90° के अंतर से) प्रत्येक असर के पास स्थापित होते हैंमानक दोहरी असर वाली घूर्णन मशीनों को पूर्ण कवरेज के लिए चार कंपन ट्रांसमीटरों की आवश्यकता होती है।
तकनीकी विनिर्देश
सेंसर संगतता 8 मिमी की धुंधली धारा सेंसर (मानक जांच और विस्तार केबल, वैकल्पिक बख्तरबंद केबल प्रणाली)
आउटपुट लोड क्षमता 4-20mA सक्रिय आउटपुट ड्राइव 750Ω तक लोड (श्रृंखला में तीन से अधिक भार का समर्थन करता है)
वायरिंग विन्यास एकल-बिंदु ग्राउंडिंग प्रणाली की आवश्यकता वाले 3-वायर सुरक्षा ट्रांसमीटर
रिले आउटपुट एसपीडीटी सिंगल-पोल डबल-थ्रो प्रकार, पूरी तरह से अलग सूखी संपर्क, अधिकतम भार 2A
कैलिब्रेशन अलार्म बिंदुओं, शून्य बिंदु और पूर्ण पैमाने पर कैलिब्रेशन के लिए वैकल्पिक क्षेत्र समायोजन के साथ कारखाने पूर्व-समायोजित
अनुकूलन और एकीकरण
एसडीजे-301 सुरक्षा ट्रांसमीटर को लचीले कार्य चयन के साथ विशिष्ट क्षेत्र आवश्यकताओं को पूरा करने के लिए अनुकूलित किया जा सकता है।विशेषताओं में कुल कंपन मूल्यों के लिए समायोज्य पूर्ण पैमाने पर रेंज और टरबाइन अनुप्रयोगों के लिए विशेष निम्न आवृत्ति विकल्प शामिल हैंरिले आउटपुट पीएलसी, डीसीएस प्रणालियों के साथ निर्बाध रूप से एकीकृत होते हैं, और अलार्म और इकाई रिले को सीधे नियंत्रित कर सकते हैं।
