झोंगहे 9-मीटर DWQZ Φ 25 एड़ी वर्तमान विभेदक विस्तार सेंसर जांच
उत्पाद अवलोकन
एड़ी वर्तमान सेंसर गैर-संपर्क रैखिक माप उपकरण हैं जो असाधारण विश्वसनीयता, विस्तृत माप सीमा, उच्च संवेदनशीलता, तीव्र प्रतिक्रिया और तेल और अन्य मीडिया संदूषण के प्रति प्रतिरक्षा प्रदान करते हैं। इन सेंसरों का उपयोग बड़े पैमाने पर घूमने वाली मशीनरी के गतिशील और स्थिर गैर-संपर्क विस्थापन माप के लिए बिजली उत्पादन, पेट्रोलियम, रसायन और धातुकर्म उद्योगों में किया जाता है।
प्रमुख अनुप्रयोग
रेडियल और अक्षीय शाफ्ट विस्थापन माप
विभेदक विस्तार निगरानी
शाफ्ट विलक्षणता का पता लगाना
दस्ता कंपन विश्लेषण
मुख्य चरण की पहचान
घूर्णी गति माप
उपलब्ध कॉन्फ़िगरेशन
हमारे एड़ी वर्तमान सेंसर पोर्टफोलियो में विविध माप आवश्यकताओं को समायोजित करने के लिए कई विशिष्टताओं को शामिल किया गया है। जांच तीन व्यास (Φ8 मिमी, Φ11 मिमी, Φ25 मिमी) में उपलब्ध हैं, जिनकी कुल सिस्टम केबल लंबाई 5 मीटर या 9 मीटर है।

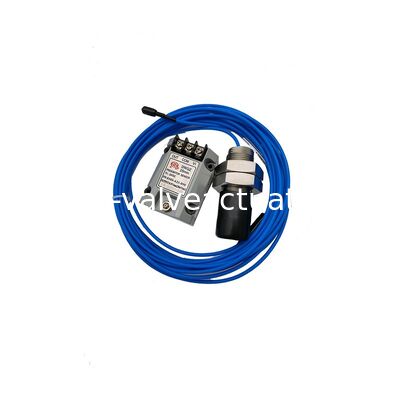

सिस्टम घटक
DWQZ श्रृंखला एड़ी वर्तमान सेंसर प्रणाली में तीन एकीकृत घटक शामिल हैं:
DWQZ जांच
प्रत्येक जांच में एक प्रारंभ करनेवाला, सुरक्षात्मक आवरण, स्टेनलेस स्टील आवास, उच्च-आवृत्ति केबल और उच्च-आवृत्ति कनेक्टर शामिल हैं। सीधे, रिवर्स और थ्रेडलेस कॉन्फ़िगरेशन सहित इंस्टॉलेशन विकल्पों के साथ विभिन्न व्यास (Φ8 मिमी, Φ11 मिमी, Φ25 मिमी) में उपलब्ध है। मानक केबल लंबाई: 1 मी या 0.5 मी।
DWQZ एक्सटेंशन केबल
कनेक्टर अखंडता और सिस्टम विश्वसनीयता सुनिश्चित करने के लिए ऑयल-प्रूफ सुरक्षात्मक आस्तीन के साथ एसएमए सेल्फ-लॉकिंग प्लग की सुविधा है। चार मानक लंबाई में उपलब्ध: 4 मीटर, 4.5 मीटर, 8 मीटर और 8.5 मीटर।

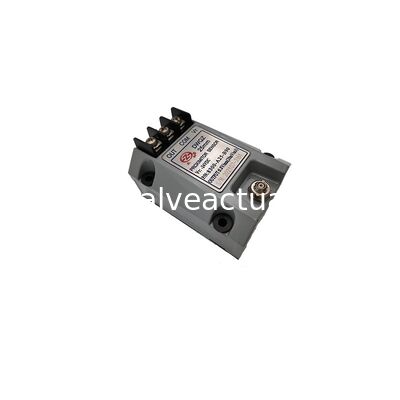

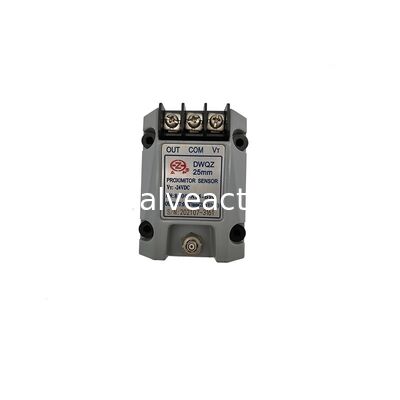

DWQZ प्रीएम्प्लीफायर्स
सिस्टम मुख्य घटक में दोलन, रैखिक पहचान, फ़िल्टरिंग, रैखिक मुआवजा और प्रवर्धन सर्किटरी शामिल है। जांच व्यास के अनुरूप तीन आकारों (Φ8 मिमी, Φ11 मिमी, Φ25 मिमी) में उपलब्ध है, जिसमें 5 मीटर और 9 मीटर कुल केबल लंबाई विकल्प हैं।
लक्ष्य मशीनरी
औद्योगिक सेटिंग्स में भाप टरबाइन, पानी टरबाइन, ब्लोअर, कंप्रेसर, गियरबॉक्स और बड़े कूलिंग पंप पर निगरानी और माप अनुप्रयोगों के लिए आदर्श।
