ZH3000 श्रृंखला Φ11mm 9-मीटर लंबी एडी करंट सेंसर, घूर्णी गति निगरानी में अक्षीय विस्थापन माप के लिए

ZH3000 श्रृंखला Φ11mm 9-मीटर लंबी एडी करंट सेंसर, घूर्णी गति निगरानी में अक्षीय विस्थापन माप के लिए

ब्रांड नाम: Zhonghe
मॉडल संख्या: ZH3000 Φ 11
एमओक्यू: 1
कीमत: Negotiations
विस्तृत जानकारी
उत्पत्ति के प्लेस:
चीन
Sensing range:
4mm
series:
ZH3000
Operating temperature:
20 (°C)
Sensor type:
Eddy current
Sensing range:
4mm
series:
ZH3000
Operating temperature:
20 (°C)
Sensor type:
Eddy current
सेंसिंग रेंज:
4 मिमी
शृंखला:
ZH3000
परिचालन तापमान:
20 (डिग्री सेल्सियस)
संवेदक प्रकार:
एड़ी प्रवाह
पैकेजिंग विवरण:
नया मूल बॉक्स
प्रमुखता देना:

9-मीटर लंबा एड़ी करंट सेंसर

,

Φ11mm जांच घूर्णी गति सेंसर

,

अक्षीय विस्थापन माप विस्थापन सेंसर

उत्पाद का वर्णन
ZH3000 सीरीज Φ11 (50) 9-मीटर एडी करंट सेंसर जांच
औद्योगिक घूर्णन मशीनरी अनुप्रयोगों के लिए उन्नत अक्षीय विस्थापन माप सेंसर
उत्पाद अवलोकन
ZH3000 श्रृंखला एड़ी वर्तमान सेंसर घटक इंटरचेंजबिलिटी के साथ उन्नत प्रदर्शन को जोड़ती है, जिसमें उच्च-घनत्व डीआईएन रेल इंसुलेटेड माउंटिंग ब्रैकेट होते हैं जो पारंपरिक स्क्रू माउंटिंग की तुलना में 50% स्थान बचाते हैं। एपीआई 670 (चौथे संस्करण) मानकों के साथ संगत और ExiaⅡCT2~T6 विस्फोट-प्रूफ रेटिंग के साथ खतरनाक वातावरण के लिए प्रमाणित।
प्रणाली विन्यास

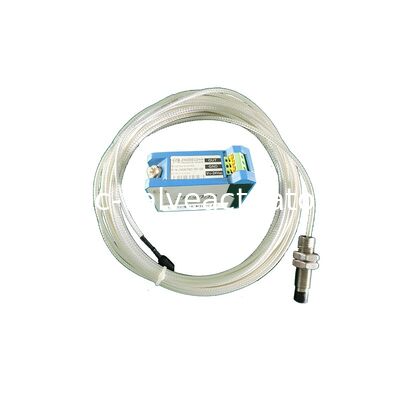

ZH3000 एड़ी वर्तमान सेंसर प्रणाली में तीन मुख्य घटक होते हैं:

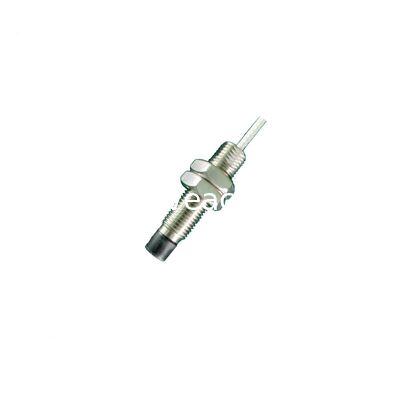

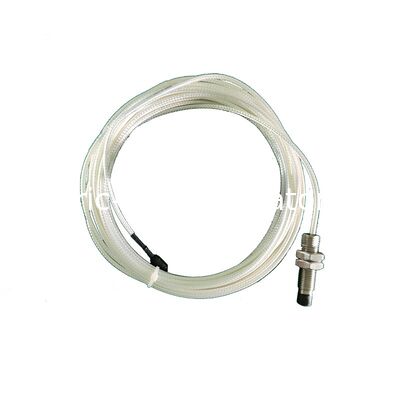

  • ZH3000 जांच:1 मी या 0.5 मी केबल लंबाई के साथ Φ8 मिमी, Φ11 मिमी और Φ25 मिमी व्यास में उपलब्ध है
  • ZH3000 एक्सटेंशन केबल:ऑयल-प्रूफ सुरक्षा के साथ एसएमए सेल्फ-लॉकिंग प्लग, 4 मीटर, 4.5 मीटर, 8 मीटर और 8.5 मीटर लंबाई में उपलब्ध हैं
  • ZH3000 प्रीएम्प्लीफायर:दोलन, पता लगाने, फ़िल्टरिंग और प्रवर्धन सर्किट के साथ कोर सिस्टम घटक
तकनीकी निर्देश
पैरामीटर ZH3000 Φ8मिमी ZH3000 Φ11mm ZH3000 Φ25mm
जांच व्यास (मिमी) 8 11 27.1
स्थैतिक रैखिक रेंज (मिमी) 2 4 12.7
स्थैतिक संवेदनशीलता (वी/मिमी) 8 4 0.8
आवृत्ति प्रतिक्रिया (0~15)kHz (0~8)kHz (0~3)kHz
माप सीमा: मध्य बिंदु गैप (मिमी) 1.8 3 9
माप सीमा: मध्यबिंदु वोल्टेज (वी) -10 -10 -7.08
सामान्य विशिष्टताएँ
बिजली की आपूर्ति:(-20 ~ 26)वीडीसी
बिजली की खपत:12-15mA
परिचालन तापमान:प्रीएम्प्लीफायर: -30℃~+70℃, जांच: -40℃~+150℃
भंडारण तापमान:प्रीएम्प्लीफायर: -35℃~+100℃, जांच: -40℃~+177℃
संलग्नक सुरक्षा:IP20 या उच्चतर
सिस्टम केबल की लंबाई:कुल 5मी या 9मी
ऊंचाई सीमा:<2000 मी
यांत्रिक विशेषताएं
जांच सामग्री:पॉलीफेनिलीन सल्फाइड (पीपीएस)
आवास सामग्री:1Cr18Ni9Ti स्टेनलेस स्टील
केबल सामग्री:एफईपी बाहरी आवरण के साथ समाक्षीय परिरक्षित
कनेक्टर सामग्री:पीतल या बेरिलियम कांस्य सोना चढ़ाया हुआ
प्रीएम्प्लीफायर सामग्री:एडीसी12
जांच तन्यता ताकत:सुरक्षा कवच और आवास के बीच अधिकतम 30 किग्रा
न्यूनतम केबल मोड़ त्रिज्या:25.4 मिमी (बख्तरबंद केबल के लिए 30 मिमी)
