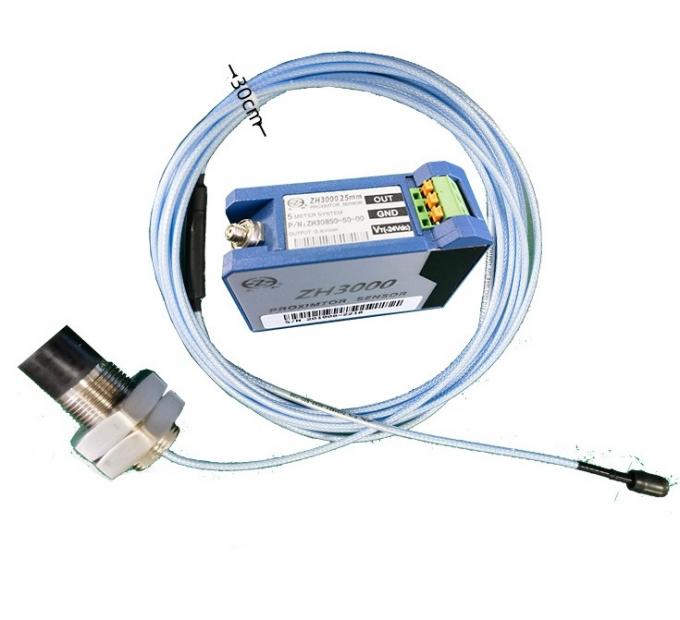

Zhonghe ZH3000 Φ 25 एडी करंट सेंसर स्टीम टरबाइन के लिए अंतर विस्तार माप जांच
सिस्टम अवलोकन
DWQZ सीरीज़ के एडीडी करंट सेंसर सिस्टम में तीन एकीकृत घटक होते हैंः DWQZ जांच, DWQZ विस्तार केबल, और DWQZ प्रीएम्पलीफायर,विशेष रूप से भाप टरबाइन अनुप्रयोगों में सटीक अंतर विस्तार माप के लिए बनाया गया.

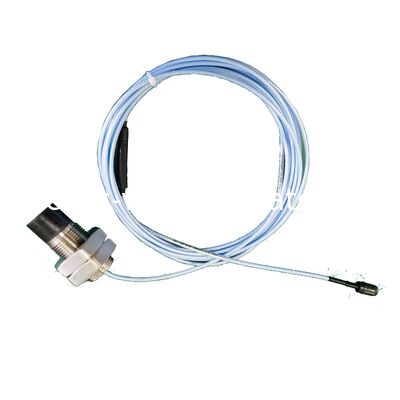

DWQZ सीरीज़ के जांचकर्ता
प्रत्येक जांच विधानसभा में एक प्रेरक, सुरक्षात्मक कवर, स्टेनलेस स्टील आवास, उच्च आवृत्ति केबल और उच्च आवृत्ति कनेक्टर शामिल हैं।
कई व्यास विनिर्देशों में उपलब्धः Φ 8 मिमी, Φ 11 मिमी, और Φ 25 मिमी विभिन्न माप सीमाओं के अनुरूप
लचीला स्थापना विकल्पः आगे की स्थापना, पीछे की स्थापना, और गैर-थ्रेडेड विन्यास
केबल लंबाई विकल्पः 1 मीटर या 0.5 मीटर मानक लंबाई
DWQZ श्रृंखला विस्तार केबल
विशेष सुरक्षा सुविधाओं के साथ औद्योगिक वातावरण में विश्वसनीय प्रदर्शन के लिए डिज़ाइन किया गया।
दोनों सिरों में सुरक्षित कनेक्शन के लिए SMA स्व-लॉकिंग प्लग हैं
तेल प्रतिरोधी सुरक्षात्मक आस्तीन तेल आधारित मीडिया से संदूषण को रोकता है
चार मानक लंबाई में उपलब्धः 4m, 4.5m, 8m, और 8.5m
DWQZ श्रृंखला पूर्ववर्धक
मुख्य प्रसंस्करण इकाई जो सेंसर प्रणाली को पूरा करने के लिए दोलन, रैखिक पता लगाने, फ़िल्टरिंग, रैखिक मुआवजा और प्रवर्धन सर्किट को एकीकृत करती है।
जांच व्यास के अनुरूप तीन विनिर्देश उपलब्ध हैंः Φ 8 मिमी, Φ 11 मिमी और Φ 25 मिमी
दो सिस्टम केबल लंबाई विन्यासः कुल 5 मीटर और 9 मीटर (सोन केबल + विस्तार केबल)
सटीक अंतर विस्तार माप के लिए व्यापक संकेत प्रसंस्करण
