उत्पादों का विवरण

घर उत्पादों

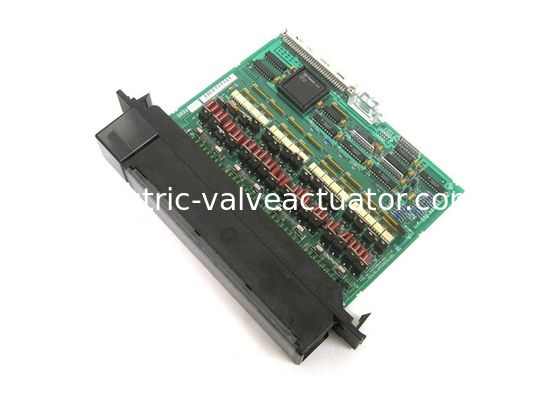

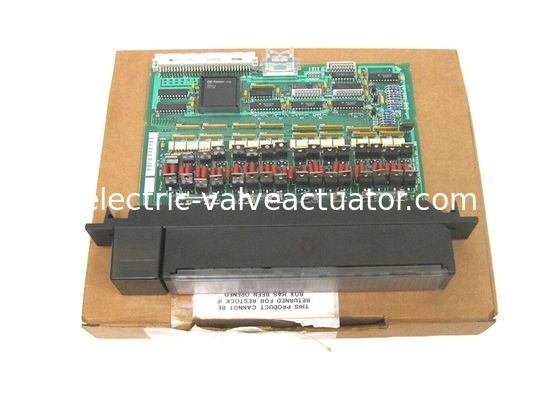

GE FANUC IC697MDL350, 120 VAC 0.5 Amp, 32-पॉइंट डिस्क्रीट आउटपुट मॉड्यूल

Name: GE FANUC IC697MDL350, 120 VAC 0.5 Amp, 32-पॉइंट डिस्क्रीट आउटपुट मॉड्यूल
Brand: OUTER ELECTRONIC TECHNOLOGY (HK) LIMITED
SKU: IC697MDL350
Price: 210.00 USD
Availability: InStock

ब्रांड नाम:	USA
मॉडल संख्या:	IC697MDL350
एमओक्यू:	1
कीमत:	Negotiations

विस्तृत जानकारी

उत्पाद का वर्णन

विस्तृत जानकारी

उत्पत्ति के प्लेस:

यूएसए

शृंखला:

श्रृंखला 90-70

उत्पाद का प्रकार:

असतत इनपुट मॉड्यूल

रेटेड वोल्टेज:

120 वी एसी

आउटपुट:

आउटपुट करंट/प्वाइंट:

0.5 ए

आउटपुट करंट/समूह:

2 ए

वर्तमान आवश्यक:

0.5 ए

पैकेजिंग विवरण:

नया मूल बॉक्स

प्रमुखता देना:

GE FANUC IC697MDL350 आउटपुट मॉड्यूल

120 वीएसी 32-पॉइंट डिस्क्रीट मॉड्यूल

0.5 एम्पियर आउटपुट के साथ ईएसपी नियंत्रक

उत्पाद का वर्णन

GE FANUC IC697MDL350, 120 VAC 0.5 Amp, 32-पॉइंट डिस्क्रीट आउटपुट मॉड्यूल

IC697MDL350एक 120 वीएसी 0.5 एम्पियर, जीई Fanuc सीरीज 90-70 में 32-पॉइंट डिस्क्रिट आउटपुट मॉड्यूल है। मानक सुविधाओं में 32 बिंदुओं के बराबर 8 बिंदुओं के चार अलग-अलग समूह शामिल हैं, 0.5 एम्पियर बिंदु क्षमता,और 20 गुना नामित धारा की एक उच्च घुसपैठ क्षमताIC697MDL350 आउटपुट मॉड्यूल 8 बिंदुओं के प्रत्येक समूह को एसी आपूर्ति के एक अलग चरण पर उपयोग करने की अनुमति देता है।आउटपुट के प्रत्येक समूह एक 5 एएमपी फ्यूज के साथ फ्यूज किया जाता है और एक उच्च डिग्री का प्रदर्शन करता है inrush वर्तमान, जिससे आउटपुट प्रेरक और ज्वलनशील भारों की एक श्रृंखला के लिए उपयुक्त हो।

एलईडी सर्किट के पीएलसी पक्ष पर प्रत्येक बिंदु की ऑन-ऑफ स्थिति को इंगित करता है। इसके अतिरिक्त, एक एलईडी है जो मॉड्यूल के शीर्ष पर स्थित फ्यूज की स्थिति की पुष्टि करता है।IC697MDL350 मॉड्यूल मैकेनिकल कुंजी क्षेत्र में एक समान प्रकार के साथ सही प्रतिस्थापन को बढ़ावा देने के लिए हैउपयोगकर्ता बिना जंपर्स या डीआईपी स्विच के आई/ओ संदर्भों को कॉन्फ़िगर कर सकता है।

उपयोगकर्ता को ईथरनेट टीसीपी/आईपी के माध्यम से या एसएनपी पोर्ट के माध्यम से विंडोज 95 या विंडोज एनटी पर चल रहे एमएस-डोस या विंडोज प्रोग्रामिंग सॉफ्टवेयर के कॉन्फ़िगरेशन फ़ंक्शन के माध्यम से कॉन्फ़िगरेशन पूरा करना होगा. विन्यास कार्य प्रोग्रामिंग डिवाइस पर है.

IC697MDL350 कई लोड उपकरणों के साथ संगत है, जिसमें सोलेनोइड, मोटर स्टार्टर और संकेतक शामिल हैं। 0.5 एम्पियर रेटिंग प्रत्येक बिंदु की दीर्घकालिक वर्तमान क्षमता पर लागू होती है।मॉड्यूल के भीतर गर्मी फैलाव के कारण, आउटपुट के प्रत्येक समूह के लिए अधिकतम वर्तमान क्षमता उच्च तापमान पर सीमित है।

GE Fanuc IC697MDL350 आउटपुट मॉड्यूल एक GE श्रृंखला 90-70 असतत आउटपुट मॉड्यूल है। इसमें 32 असतत आउटपुट चैनल हैं। यह एसी पावर पर काम कर सकता है, लेकिन डीसी पावर पर नहीं।IC697MDL350 असतत आउटपुट मॉड्यूल का नाममात्र नामित AC वोल्ट 120 वोल्ट AC हैप्रत्येक आउटपुट पॉइंट में 0.5 एम्पर्स का रेटेड करंट होता है और सभी आउटपुट 8 के 4 समूहों में व्यवस्थित होते हैं।

प्रत्येक समूह के लिए वर्तमान रेटिंग 2 एम्पियर है। प्रत्येक आउटपुट बिंदु में एक एलईडी स्थिति संकेतक भी होता है जो दर्शाता है कि आउटपुट बिंदु चालू या बंद है।IC697MDL350 असतत आउटपुट मॉड्यूल सुरक्षा के लिए फ्यूज हैइसके लिए अन्य GE I/O मॉड्यूल की तरह सही ढंग से कॉन्फ़िगर करने के लिए जंपर या DIP स्विच की आवश्यकता नहीं होती है।IC697MDL350 असतत आउटपुट मॉड्यूल को MS-DOS या Windows प्रोग्रामिंग सॉफ्टवेयर के साथ कॉन्फ़िगर किया जा सकता है.

GE Fanuc सीरीज 90-70 IC697MDL350 डिस्क्रिट आउटपुट मॉड्यूल 47 से 63 हर्ट्ज की आवृत्ति सीमा के साथ काम करता है।इस अलग आउटपुट मॉड्यूल पर आउटपुट विभिन्न औद्योगिक प्रेरक भार के लिए उपयुक्त हैं, और 4 आउटपुट समूहों में से प्रत्येक एक फ्यूज द्वारा संरक्षित है जो 5 एम्पर्स पर नामित है।

IC697MDL350 असतत आउटपुट मॉड्यूल मोटर स्टार्टर उपकरणों, संकेतकों और सोलेनोइड्स से जुड़ सकता है, और यह इन उपकरणों के साथ काम करने के लिए अच्छी तरह से सुसज्जित है।यह असतत आउटपुट मॉड्यूल एक एसी बिजली की आपूर्ति है कि कई चरणों का समर्थन के साथ काम कर सकते हैं, और यह अपने 4 आउटपुट समूहों में से प्रत्येक के लिए एक अलग एसी पावर सप्लाई चरण का उपयोग कर सकता है।

तकनीकी विनिर्देश

नामित वोल्टेजः	120 वोल्ट एसी
आउटपुट की संख्याः	32 आउटपुट (8 के 4 समूह)
आउटपुट करंटः	0.5 एम्पर्स प्रति बिंदु, 2 एम्पर्स प्रति समूह
वर्तमान की आवश्यकताः	0.5 एम्पीयर
आवृत्तिः	47 से 63 हर्ट्ज
डीसी पावर:	नहीं

तकनीकी जानकारी

विनिर्देश

नामित वोल्टेजः	120 वोल्ट एसी
प्रति मॉड्यूल आउटपुटः	32 (प्रत्येक 8 आउटपुट के चार समूह)
अलगाव:	1500 वोल्ट - बैकप्लेन के लिए कोई भी आउटपुट समूहों के बीच 500 वोल्ट
आउटपुट वोल्टेज रेंजः	85 से 132 वोल्ट, 47-63 हर्ट्ज
आउटपुट करंटः	0.5 एम्पियर प्रति बिंदु अधिकतम प्रति समूह अधिकतम 2 एम्पीयर
इनरश करंटः	एक चक्र के लिए प्रति बिंदु अधिकतम 10 एम्पियर (20 एमएस)
आउटपुट वोल्टेज ड्रॉपः	अधिकतम 3 वोल्ट
प्रतिक्रिया समयः	अधिकतम 1 एमएस
प्रतिक्रिया समय-अवरोधः	आधा चक्र
आउटपुट रिसावः	1अधिकतम.5 mA
5 वी बस से आवश्यक करंटः	0.5 एम्पीयर
वीएमई	वीएमई मानक सी का समर्थन करने के लिए डिज़ाइन की गई प्रणाली।1
