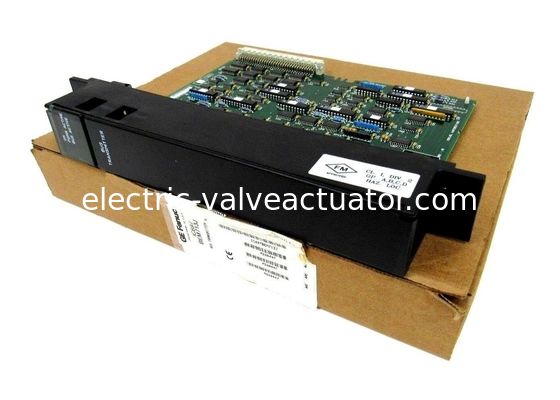

GE FANUC IC697BEM713, बस ट्रांसमीटर मॉड्यूल, 500 Kbytes/Sec

GE FANUC IC697BEM713, बस ट्रांसमीटर मॉड्यूल, 500 Kbytes/Sec

ब्रांड नाम: GE
मॉडल संख्या: आईसी697बीईएम713
एमओक्यू: 1
कीमत: Negotiations
विस्तृत जानकारी
उत्पत्ति के प्लेस:
यूएसए
स्लॉट की आवश्यकता है:
1
वोल्टेज इनपुट:
5 वोल्ट डीसी
करंट ड्रा:
1.4 एम्प्स
स्थिति एलईडी:
3
पैकेजिंग विवरण:
नया मूल बॉक्स
प्रमुखता देना:

GE FANUC IC697BEM713 बस ट्रांसमीटर मॉड्यूल

,

500 केबाइट/सेकंड के साथ ईएसपी नियंत्रक मॉड्यूल

,

गारंटी के साथ GE FANUC बस ट्रांसमीटर

उत्पाद का वर्णन
GE FANUC IC697BEM713, बस ट्रांसमीटर मॉड्यूल, 500 Kbytes/Sec
उत्पाद का वर्णन
IC697BEM713 एक बस ट्रांसमीटर मॉड्यूल (बीटीएम) है जो जीई फैनुक द्वारा निर्मित श्रृंखला 90-70 से है।IC697BEM713 मॉड्यूल मुख्य सीपीयू रैक से विस्तार की अनुमति देता है जब सिस्टम को अतिरिक्त मॉड्यूल की आवश्यकता होती है (सात अतिरिक्त IC697 पीएलसी रैक तक)उच्च प्रदर्शन समानांतर प्रोग्रामिंग समारोह एक महत्वपूर्ण विशेषता है। इसके अतिरिक्त, इस बीटीएम को कॉन्फ़िगर करना आसान है और डीआईपी स्विच के उपयोग की आवश्यकता नहीं है।

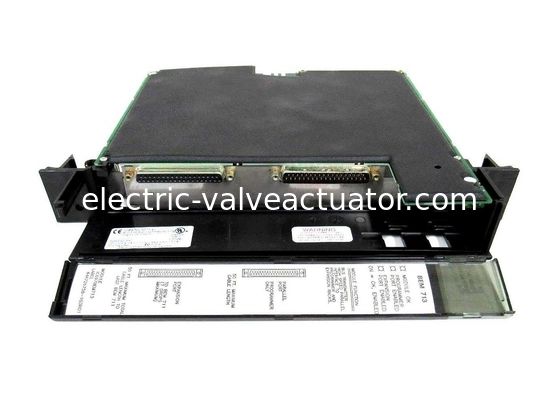

IC697BEM713 मॉड्यूल एक स्लॉट में स्थित है और दो कनेक्टर हैंः
  • प्रोग्रामिंग डिवाइस से जोड़ने के लिए एक शीर्ष कनेक्टर
  • विस्तार रैक के लिए BRMs के माध्यम से डेज़ी-चेन व्यवस्था के लिए एक नीचे कनेक्टर
बस ट्रांसमीटर मॉड्यूल को MS-DOS या Windows प्रोग्रामिंग सॉफ्टवेयर कॉन्फ़िगरेशन फ़ंक्शन का उपयोग करके कॉन्फ़िगर किया जाना चाहिए।
स्थिति संकेतक
तीन स्थिति एलईडी पोर्ट और/या मॉड्यूल के साथ समस्याओं के लिए उपयोगकर्ता को चेतावनी देते हैंः
  • मॉड्यूल ठीक एलईडी (ऊपर):जब सीपीयू सॉफ्टवेयर बीटीएम कॉन्फ़िगरेशन पूरा करता है और प्रत्येक सिस्टम विस्तार रैक को पोल किया है तो ऑन दिखाता है। बंद इन शर्तों को पूरा नहीं किया जाता है।
  • प्रोग्रामर पोर्ट सक्षम एलईडी (मध्य):जब प्रोग्रामर और पीएलसी संवाद कर रहे हों तो चमकता है या दिखाता है। संवाद न करने पर बंद।
  • विस्तार पोर्ट सक्षम एलईडी (नीचे):जब बीटीएम बस रिसीवर मॉड्यूल के साथ संवाद कर रहा हो तो ब्लिंक ऑन करता है। यदि संवाद नहीं कर रहा हो तो बंद कर देता है।
स्थापना के नोट्स
  • संदर्भ के लिए उपयुक्त प्रोग्रामर नियंत्रक मैनुअल है
  • स्थापना से पहले बिजली बंद होनी चाहिए
  • मॉड्यूल स्लॉट 1 में स्थापित नहीं किया जा सकता है
  • किसी भी IC697 विराम स्रोत मॉड्यूल के दाईं ओर स्थापित किया जाना चाहिए
तकनीकी विनिर्देश
विशेषता विनिर्देश
श्रृंखला श्रृंखला 90-70
विस्तार क्षमता 7 अतिरिक्त IC697 पीएलसी रैक तक
बिजली की आवश्यकताएँ 5V DC, 1.4A
डेटा दर (दोनों इंटरफेस) 500 केबाइट/सेक
केबल की अधिकतम लंबाई 50 फीट
स्लॉट आवश्यकताएँ एकल स्लॉट (स्लॉट 1 में स्थापित नहीं किया जा सकता)
नोटः मॉड्यूल की स्थापना से पहले रैक पावर को बंद कर दिया जाना चाहिए और मॉड्यूल को रैक में स्थापित करने के बाद चालू किया जा सकता है।
