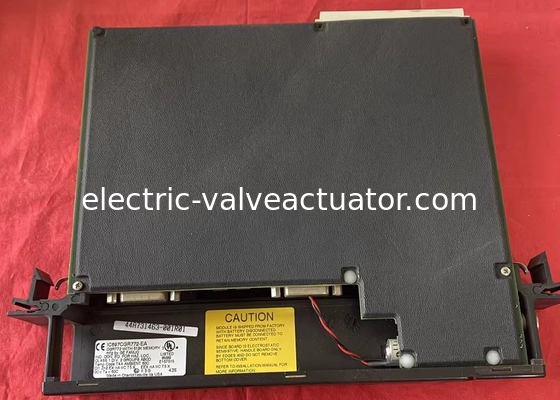

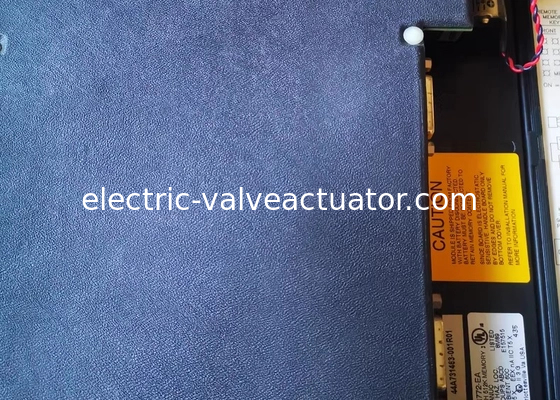

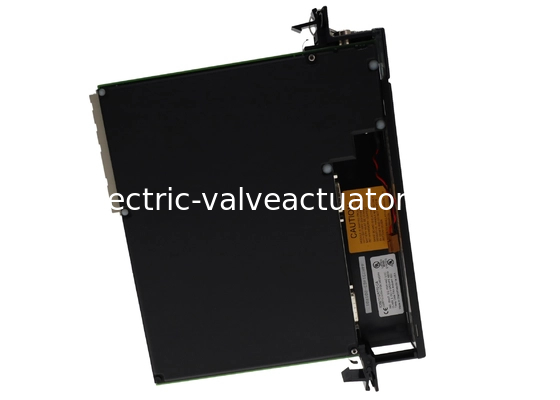

GE Fanuc IC697CGR772 हॉट स्टैंडबाय जीनियस डुअल बस CPU 486DX4 2K डिस्क्रीट I/O 512K बाइट

IC697CGR772 एक हॉट-स्टैंडबाय, ड्यूल-बस सेंट्रल प्रोसेसिंग यूनिट (CPU) मॉड्यूल है जो सीरीज 90-70 प्रोग्रामेबल लॉजिक कंट्रोलर (PLC) प्लेटफॉर्म से संबंधित है।मूल रूप से GE Fanuc Automation द्वारा निर्मित, मॉड्यूल अब एक अधिग्रहण के बाद एमरसन ऑटोमेशन का हिस्सा है।यह विशेष रूप से उच्च उपलब्धता और गलती सहिष्णुता की आवश्यकता अनुप्रयोगों के लिए बनाया गया है - जब एक और समान सीपीयू के साथ जोड़ा जाता है, यह प्रमुख अतिरेक क्षमताएं प्रदान करता हैः टक्कर रहित हस्तांतरण, स्वचालित सिंक्रनाइज़ेशन, अतिरेक बैकअप संचार, एक-स्कैन स्विचिंग, और विफलता के एकल बिंदुओं का उन्मूलन।

IC697CGR772 के मूल में एक एम्बेडेड 80486DX4 माइक्रोप्रोसेसर है जो 96 मेगाहर्ट्ज पर चलता है। यह 0.0 के बुलियन निष्पादन समय को प्राप्त करता है।4 माइक्रोसेकंड प्रति बूलियन फलन और 32 बिट फ्लोटिंग-पॉइंट गणित गणना का समर्थन करता है--जटिल औद्योगिक अनुप्रयोगों के कुशल हैंडलिंग को सक्षम करता हैयह मॉड्यूल 5.9 मिलीसेकंड के तेजी से स्कैनिंग समय का भी दावा करता है, जो प्रतिक्रियाशील वास्तविक समय नियंत्रण सुनिश्चित करता है।

• स्मृतिःरैंडम एक्सेस मेमोरी (RAM) के 512 KB से लैस, जिसमें IC697ACC701 लिथियम बैटरी द्वारा बनाए रखा बैटरी समर्थित CMOS RAM शामिल है। यह विनिमेय बैटरी मॉड्यूल की तारीख और समय को भी संरक्षित करती है.एक अंतर्निहित मेमोरी सुरक्षा स्विच सक्षम होने पर मेमोरी सामग्री के अनचाहे संशोधन को रोकता है।
• आई/ओ हैंडलिंग:2,048 असतत इनपुट, 2,048 असतत आउटपुट, और 8,000 एनालॉग I/O का समर्थन करता है - इसे बड़े पैमाने पर स्वचालन सेटअप के लिए उपयुक्त बनाता है।यह सभी GE Fanuc IC660/IC661 और IC697 I/O उत्पादों के साथ पूरी तरह संगत है, जो पूर्ण, लचीले स्वचालन समाधानों को लागू करने में सक्षम बनाता है।

IC697CGR772 पॉइंट-टू-पॉइंट और मल्टी-ड्रॉप कनेक्शन का समर्थन करने के लिए बहुमुखी संचार विकल्प प्रदान करता हैः

• सीरियल पोर्टः1x RS232 पोर्ट और 2x RS485 इंटरफेस (दोनों RS485 पोर्ट मॉड्यूल के फ्रंट पैनल पर स्थित हैं) । सभी सीरियल पोर्ट मूल रूप से GE SNP प्रोटोकॉल का समर्थन करते हैं।
• नेटवर्क पोर्टःनेटवर्क कनेक्शन के लिए एक आरजे45 पोर्ट शामिल है।
• विन्यासःसीपीयू को सेटअप और प्रोग्रामिंग के लिए आसानी से पर्सनल कंप्यूटर से जोड़ा जा सकता है। प्रोग्रामिंग विंडोज ऑपरेटिंग सिस्टम पर चलने वाले एमएस-डॉस-आधारित सॉफ्टवेयर के माध्यम से समर्थित है।

• मैनुअल स्विचिंगःएक समर्पित सुविधा लचीले नेटवर्क प्रबंधन के लिए संचार मॉड्यूल के बीच मैन्युअल स्विचिंग की अनुमति देती है।
• ऑपरेशन मोडःएक 3-स्थिति स्विच ऑपरेटरों को मॉड्यूल के ऑपरेटिंग मोड (जैसे, RUN/STOP) को जल्दी से समायोजित करने में सक्षम बनाता है।

मॉड्यूल के सामने 7 एलईडी संकेतक हैं, जो विभिन्न सिस्टम स्थितियों और घटनाओं (जैसे, शक्ति, संचार, दोष की स्थिति) में वास्तविक समय दृश्यता प्रदान करते हैं। इसके अतिरिक्त,मॉड्यूल ओके एलईडी बैटरी स्वास्थ्य मॉनिटर के रूप में कार्य करता है: यदि बैटरी कम पाई जाती है, तो एलईडी चालू होने के बाद भी चालू नहीं रहेगी।
