GE FANUC IC697CMM741, 90-70 श्रृंखला में ईथरनेट प्रोग्रामेबल कंट्रोलर

GE FANUC IC697CMM741, 90-70 श्रृंखला में ईथरनेट प्रोग्रामेबल कंट्रोलर

उत्पाद विवरण

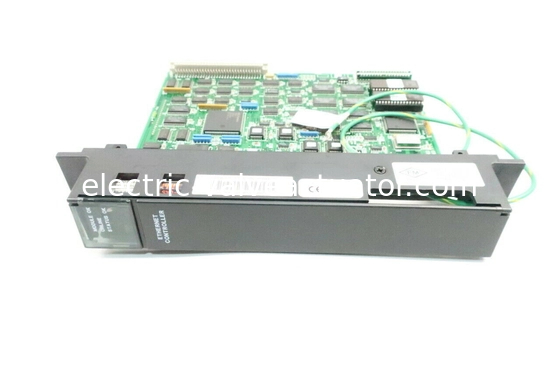

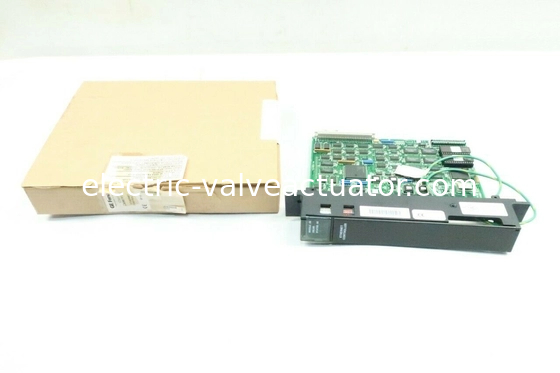

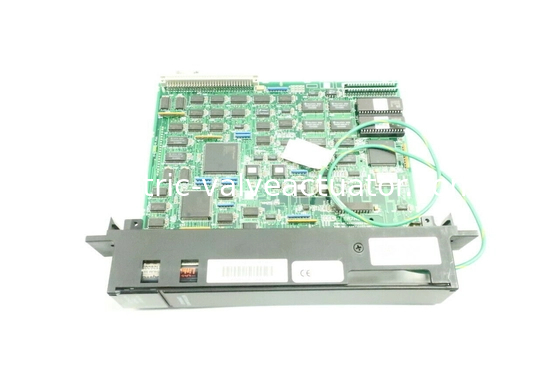

IC697CMM741 90-70 श्रृंखला में एक ईथरनेट प्रोग्रामेबल कंट्रोलर है। IC697CMM741 कंट्रोलर IC651 फैक्ट्री LAN हार्डवेयर और सॉफ्टवेयर उत्पाद परिवार का एक सदस्य है। यह समूह ऑटोमेशन कंट्रोलर को जोड़ने के लिए उच्च प्रदर्शन समाधान प्रदान करता है। IC697CMM741 कंट्रोलर को IC697 PLC रैक में एक स्लॉट में प्लग करने के लिए डिज़ाइन किया गया है। IC697CMM741 कंट्रोलर IEEE 802.3 CSMA/CD LAN से सीधे PLC अटैचमेंट की अनुमति देता है। यह एक मानक 15-पिन AUI पोर्ट कनेक्शन से लैस है और IC697 कंट्रोलर के लिए डिज़ाइन किया गया है। एक AUI या ट्रांससीवर केबल उपयोगकर्ता द्वारा आपूर्ति की जा सकती है। यह PLC रैक में एक स्लॉट का उपयोग करता है, और सॉफ़्टवेयर को लोड और/या अपग्रेड करना आसान है। इसके अतिरिक्त, बिजली आउटेज के दौरान कम से कम छह महीने तक सॉफ़्टवेयर सहेजा जाता है।


IC697CMM741 कंट्रोलर को PLC रैक में स्थापित करते समय, रैक से बिजली बंद कर देनी चाहिए। बैटरी को सामने के कवर का सामना करते हुए और टिका दाईं ओर रखते हुए कनेक्ट करें। बैटरी केबल का टैब बोर्ड की सतह से दूर होना चाहिए। एक बार बैटरी कनेक्टर्स में से एक से कनेक्ट हो जाने पर, लॉक करने के लिए बस नीचे दबाएं। कंट्रोलर को उपयुक्त स्लॉट में डालें (आमतौर पर CPU या BTM के दाईं ओर पहला स्लॉट। लॉक करते समय बोर्ड को ज़बरदस्ती न करें। यह ध्यान रखना महत्वपूर्ण है कि यदि इसके बाईं ओर खाली स्लॉट हैं तो ईथरनेट कंट्रोलर सही ढंग से काम नहीं करेगा। सावधानी: हरे रंग के ग्राउंड वायर को रैक के चेसिस से सुरक्षित रूप से बांधा जाना चाहिए, और LAN की कार्यक्षमता सुनिश्चित करने के लिए रैक को ग्राउंड किया जाना चाहिए।

IC697CMM741 के बारे में

IC697CMM741 इंटरफ़ेस डिवाइस GE Fanuc द्वारा अपनी सीरीज़ 90-70 उत्पाद लाइन में TCP/IP ईथरनेट LAN डिवाइस या GE सीरीज़ 90-70 MMS डिवाइस के लिए एक इंटरफ़ेस होने के लिए निर्मित है। IC697CMM741 इंटरफ़ेस एक ईथरनेट कंट्रोलर भी है, और यह PLCs को सीधे LAN से जोड़ सकता है जैसे कि IEEE 802.3 CSMA/CD LAN। यह ईथरनेट कंट्रोलर GE सीरीज़ 90-70 IC 697 प्रोग्रामेबल कंट्रोलर के लिए बनाया गया है और इसे सुरक्षित रूप से माउंट करने के लिए PLC रैक में केवल 1 स्लॉट की आवश्यकता होती है। IC697CMM741 ईथरनेट कंट्रोलर द्वारा उपयोग किए जाने वाले सॉफ़्टवेयर को RAM के माध्यम से आसानी से लोड या अपग्रेड किया जा सकता है, और कंट्रोलर बिजली आउटेज के बाद कम से कम 6 महीने तक अपने सॉफ़्टवेयर को बनाए रख सकता है। इसका उपयोग कर सकने वाले सॉफ़्टवेयर में TCP/IP और MMS/OSI संचार सॉफ़्टवेयर, संपूर्ण विंडोज़ और DOS प्रोग्रामिंग और संचार सॉफ़्टवेयर, और व्यापक निदान और स्टेशन प्रबंधन के लिए बनाया गया सॉफ़्टवेयर शामिल है।

GE सीरीज़ 90-70 IC697CMM741 ईथरनेट कंट्रोलर और इंटरफ़ेस एक उपयोगकर्ता-आपूर्ति ट्रांससीवर केबल या एक AUI (अटैचमेंट यूनिट इंटरफ़ेस) केबल के माध्यम से अपने मानक D-प्रकार कनेक्टर के माध्यम से एक ट्रांससीवर डिवाइस से कनेक्ट हो सकता है जिसमें 15 पिन हैं। केबल और ट्रांससीवर यह है कि ईथरनेट कंट्रोलर ईथरनेट LAN से अपना कनेक्शन कैसे बनाता है। उपयोगकर्ता अपने 3 LEDs के साथ कंट्रोलर के इंटरफ़ेस की स्थिति की निगरानी कर सकते हैं। IC697CMM741 ईथरनेट कंट्रोलर में RAM बैकअप के लिए एक बैटरी का उपयोग करता है और RAM सभी संचार सॉफ़्टवेयर संग्रहीत करता है। इस कंट्रोलर और इंटरफ़ेस डिवाइस में ROM और फ़र्मवेयर भी है जो इसके द्वारा उपयोग किए जाने वाले बुनियादी कार्यों, कॉन्फ़िगरेशन सॉफ़्टवेयर और निदान सुविधाओं को संग्रहीत करता है।
