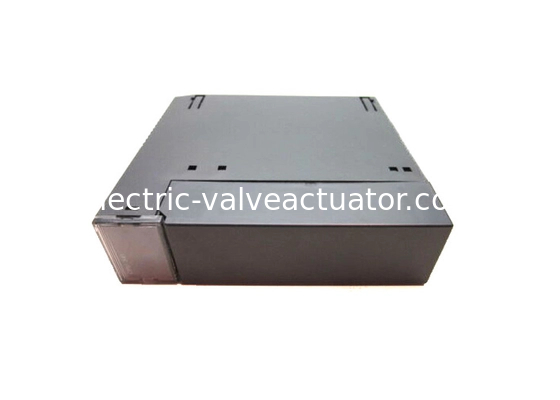

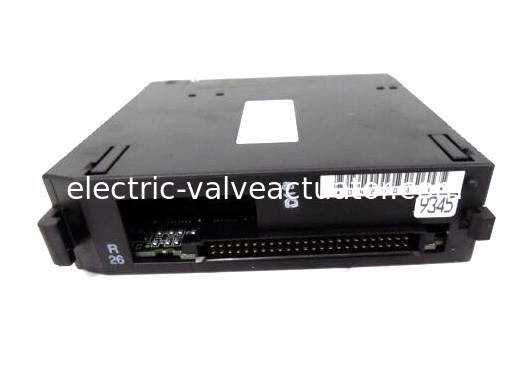

GE FANUC IC693CPU341, 90-30 श्रृंखला, 20 मेगाहर्ट्ज के साथ सीपीयू मॉड्यूल

GE FANUC IC693CPU341, 90-30 श्रृंखला, 20 मेगाहर्ट्ज के साथ सीपीयू मॉड्यूल

ब्रांड नाम: GE
मॉडल संख्या: IC693CPU341
एमओक्यू: 1
कीमत: Negotiations
विस्तृत जानकारी
उत्पत्ति के प्लेस:
यूएसए
घडी की गति:
20 मेगाहर्ट्ज़
उपयोगकर्ता स्मृति:
80 किलोबाइट
माइक्रोप्रोसेसर:
90C188XL
वोल्टेज इनपुट:
5 वोल्ट डीसी
करंट ड्रा:
490 मिलीमीटर
आनुक्रमिक द्वार:
1
पैकेजिंग विवरण:
नया मूल बॉक्स
उत्पाद का वर्णन

GE FANUC IC693CPU341, 90-30 सीरीज़, 20 मेगाहर्ट्ज़ के साथ CPU मॉड्यूल

उत्पाद विवरण


सामान्य:

IC693CPU341 मॉड्यूल, GE फैनुक 90-30 सीरीज़ का एक सदस्य है, जो एक सिंगल स्लॉट CPU मॉड्यूल है जिसमें 5 बेसप्लेट हैं। इसमें 1 CPU बेसप्लेट के अलावा 4 रिमोट और/या विस्तार बेसप्लेट शामिल हैं। इसमें 80C188XL प्रोसेसर लगा है।पावर:

यह 20 मेगाहर्ट्ज़ पर चलता है और +5 VDC रेटेड पावर सप्लाई से 490 मिलीएम्पियर का लोड लेता है। मॉड्यूल 0 से 60 डिग्री सेल्सियस (या 32 से 140 डिग्री फ़ारेनहाइट) के परिवेश तापमान रेंज पर काम करता है।मेमोरी:

इस CPU की विशिष्ट दर 1K लॉजिक (जिसे बूलियन कॉन्टैक्ट्स के रूप में भी जाना जाता है) के लिए 0.3 मिलीसेकंड है। 80K बाइट्स की अधिकतम उपयोगकर्ता प्रोग्राम मेमोरी के साथ, IC693CPU341 में 9999 शब्दों की रजिस्टर मेमोरी (%R) है; 1280 बिट्स की असतत वैश्विक मेमोरी (%G), 1024 बिट्स की आंतरिक कॉइल (%M), 256 बिट्स की आउटपुट (अस्थायी) कॉइल (%T), और 128 बिट्स के सिस्टम स्टेटस संदर्भ (%S) (जिसमें %S, %SA, %SB, %SC में प्रत्येक में 32 बिट्स हैं)।I/O:

एनालॉग इनपुट (%AI) और आउटपुट (%AQ) क्रमशः 1024 और 256 शब्द हैं। असतत इनपुट (%I) और आउटपुट (%Q) प्रत्येक 512 हैं। इसमें 16 शब्द (%SR) सिस्टम रजिस्टर हैं जिनका उपयोग केवल संदर्भ तालिका देखने के लिए किया जाता है और उपयोगकर्ता लॉजिक प्रोग्राम में संदर्भित नहीं किया जा सकता है।विशिष्ट:

इस CPU में एक विलक्षण अंतर्निहित सीरियल पोर्ट है, जिसके लिए सिस्टम में उपयोग किए जाने वाले PLC पावर सप्लाई से कनेक्टर की आवश्यकता होती है। पोर्ट SNP/SNP-X स्लेव प्रोटोकॉल का समर्थन करता है। IC693CPU341 में PCM/CCM संगतता है, हालाँकि, इसे SNP/SNP-x मास्टर, CCM, या RTU स्लेव समर्थन का समर्थन करने के लिए एक CMM मॉड्यूल की आवश्यकता होती है। इसे RTU मास्टर का समर्थन करने के लिए एक PCM मॉड्यूल की भी आवश्यकता होती है।LAN:

IC693CPU341 में एक लोकल एरिया नेटवर्क (LAN) स्थापित है। यह सुविधा CUP को विभिन्न प्रकार के विकल्प मॉड्यूल, जैसे FIP, Profibut, मल्टीड्रॉप, ईथरनेट, GBC, GMC और GCM+ विकल्प मॉड्यूल का समर्थन करने की अनुमति देती है। इसके शुरुआती संस्करणों में मेमोरी स्टोरेज के लिए RAM और वैकल्पिक EPROM या EEPROM हैं। नए संस्करण, हार्डवेयर संस्करण IC693CPU341-J और फ़र्मवेयर रिलीज़ 4.61 से शुरू होकर, केवल RAM और अतिरिक्त मेमोरी आवश्यकताओं के लिए वैकल्पिक फ़्लैश का समर्थन करते हैं।


+5 VDC सप्लाई से 490 मिलीएम्पियर प्रोसेसर की गति
20 मेगाहर्ट्ज़ 512
512 रजिस्टर मेमोरी
19.9 किलोबाइट फ़्लोटिंग पॉइंट मैथ
नहीं 16 बिट सिस्टम
हाँ

प्रोसेसर का प्रकार




80C188XL


तकनीकी जानकारी CPU341 कैटलॉग नंबर


IC693CPU341 CPU प्रकार
सिंगल स्लॉट CPU मॉड्यूल प्रति सिस्टम कुल बेसप्लेट
5 (1 CPU बेसप्लेट + 4 विस्तार और/या रिमोट) पावर सप्लाई से आवश्यक लोड
+5 VDC सप्लाई से 490 मिलीएम्पियर प्रोसेसर की गति
20 मेगाहर्ट्ज़ प्रोसेसर का प्रकार
80C188XL ऑपरेटिंग तापमान
0 से 60 डिग्री सेल्सियस (32 से 140 डिग्री फ़ारेनहाइट) परिवेश विशिष्ट स्कैन दर
1K लॉजिक (बूलियन कॉन्टैक्ट्स) के लिए 0.3 मिलीसेकंड उपयोगकर्ता प्रोग्राम मेमोरी (अधिकतम)

80K बाइट्स

असतत इनपुट पॉइंट्स - %I

512

512

512 असतत ग्लोबल मेमोरी - %G
1280 बिट्स आंतरिक कॉइल - %M
1024 बिट्स आउटपुट (अस्थायी) कॉइल - %T
256 बिट्स सिस्टम स्टेटस संदर्भ - %S
128 बिट्स (%S, %SA, %SB, %SC - प्रत्येक में 32 बिट्स) रजिस्टर मेमोरी - %R
9999 शब्द एनालॉग इनपुट - %AI
1024 शब्द एनालॉग आउटपुट - %AQ
256 शब्दसिस्टम रजिस्टर ( केवल संदर्भ तालिका देखने के लिए; उपयोगकर्ता लॉजिक प्रोग्राम में संदर्भित नहीं किया जा सकता है)
16 शब्द (%SR) टाइमर/काउंटर
>2000 PCM/CCM संगतता
हाँ अंतर्निहित पोर्ट
1 (PLC पावर सप्लाई पर कनेक्टर का उपयोग करता है)। SNP/SNP-X स्लेव प्रोटोकॉल का समर्थन करता है। SNP/SNP-X मास्टर, CCM, या RTU स्लेव समर्थन के लिए CMM मॉड्यूल की आवश्यकता है; RTU मास्टर समर्थन के लिए PCM मॉड्यूल। संचारLAN
- मल्टीड्रॉप का समर्थन करता है। ईथरनेट, FIP, Profibus, GBC, GCM, GCM+ विकल्प मॉड्यूल का भी समर्थन करता है। PCM/CCM संगतता
हाँ PCM/CCM संगतता
हाँ PCM/CCM संगतता
हाँ मेमोरी स्टोरेज का प्रकार
शुरुआती संस्करणों के लिए RAM और वैकल्पिक EPROM या EEPROM। हार्डवेयर संस्करण IC693CPU341-J और फ़र्मवेयर रिलीज़ 4.61 से शुरू होकर, केवल RAM और वैकल्पिक फ़्लैश समर्थित हैं। PCM/CCM संगतता


हाँ
