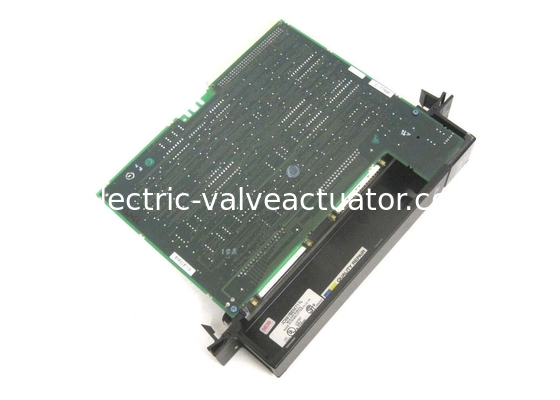

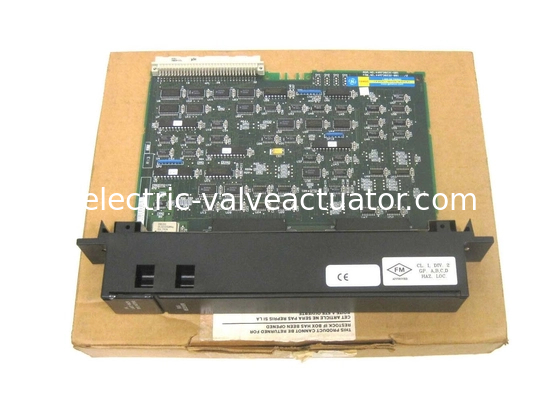

GE FANUC IC697BEM711, बस रिसीवर मॉड्यूल, सीरीज़ 90-70 डिज़ाइन किया गया

IC697BEM711 GE फैनुक द्वारा डिज़ाइन किया गया सीरीज़ 90-70 का एक बस रिसीवर मॉड्यूल (BRM) है। एक उच्च गति समानांतर बस विस्तार इंटरफ़ेस होने के नाते, IC697BEM711 आसानी से मुख्य रैक से अधिकतम सात अतिरिक्त IC697 PLC रैक तक विस्तार की अनुमति देता है जिसमें 50 फीट तक की इंटरकनेक्टिंग केबल होती है। IC697BEM711 सुविधाजनक कॉन्फ़िगरेशन सॉफ़्टवेयर के साथ आता है और इसमें कोई DIP स्विच की आवश्यकता नहीं होती है।

IC697BEM711 मॉड्यूल का अधिकतम वजन केवल 4 पाउंड है और इसमें दो कनेक्टर्स के साथ एक स्लॉट है। यह ध्यान रखना महत्वपूर्ण है कि IC697BEM711 BRM को हमेशा स्लॉट 1 में स्थापित किया जाना चाहिए। IC697BEM711 की एक और उल्लेखनीय विशेषता मॉड्यूल, रैक और आवश्यक I/O बस टर्मिनेटर प्लग की उपस्थिति की निरंतर स्थिति को इंगित करने के लिए LEDs का उपयोग है। IC697BEM711 CPU के साथ संचार के संभावित नुकसान की स्थिति में आउटपुट मॉड्यूल के अंतिम स्थिति संचालन को रखता है। यह रैक के भीतर एक दोषपूर्ण मॉड्यूल के अलगाव और मरम्मत की भी अनुमति देता है।

नोट: IC697 PLC सिस्टम को केवल MS-DOS सॉफ़्टवेयर प्रोग्राम या विंडोज़ कार्यक्षमता का उपयोग करके IC697BEM711 के साथ कॉन्फ़िगर किया जा सकता है। कॉन्फ़िगरेशन सेटिंग का चयन करने के बाद, उपयोगकर्ता को RCM की उपस्थिति की पुष्टि करने के लिए कहा जाएगा। किसी भी स्थापना का प्रयास करने से पहले हमेशा प्रोग्रामर कंट्रोलर इंस्टॉलेशन मैनुअल देखें।

IC697BEM711 के बारे में

IC697BEM711 मॉड्यूल एक बस रिसीवर मॉड्यूल है। IC697BEM711 मॉड्यूल की विशेषताओं में एक उच्च गति समानांतर बस विस्तार इंटरफ़ेस, 7 विस्तार रैक के लिए समर्थन, सिस्टम फॉल्ट आइसोलेशन, आसान सॉफ़्टवेयर कॉन्फ़िगरेशन और मशीन की अंतिम स्थिति को बनाए रखने के लिए समर्थन शामिल हैं। मॉड्यूल पर तीन एलईडी संकेतक मॉड्यूल के साथ-साथ बस विस्तार पोर्ट स्थिति और विस्तार स्थिति की स्थिति प्रदान करते हैं। IC697BEM711 मॉड्यूल का उपयोग करके, कुल 15 मीटर केबल का उपयोग करके अधिकतम 7 अतिरिक्त IC697 PLC रैक तक विस्तार प्राप्त किया जा सकता है। IC697BEM711 मॉड्यूल PLC चेसिस में एक स्लॉट लेता है। मॉड्यूल के फ्रंट पैनल पर दो कनेक्टर प्रदान किए गए हैं: एक कनेक्टर का उपयोग अपस्ट्रीम या CPU रैक के साथ कनेक्ट करने के लिए किया जाता है और दूसरे कनेक्टर का उपयोग डेज़ी चेन व्यवस्था के माध्यम से अतिरिक्त विस्तार रैक से कनेक्ट करने के लिए किया जाता है।

IC697BEM711 बस रिसीवर मॉड्यूल को विंडोज़ या MS-DOS प्रोग्रामिंग सॉफ़्टवेयर फ़ंक्शन का उपयोग करके कॉन्फ़िगर करने की आवश्यकता है। मॉड्यूल की वर्तमान आवश्यकता 0.8 एम्पीयर है और मॉड्यूल को 5 वोल्ट DC इनपुट वोल्टेज की भी आवश्यकता होती है। विस्तार इंटरफ़ेस प्रति सेकंड 500 किलोबाइट तक डेटा प्रसारित कर सकता है। विस्तार इंटरफ़ेस के साथ 15 मीटर तक की केबल का उपयोग किया जा सकता है। मॉड्यूल को VME मानक C.1 का समर्थन करने के लिए डिज़ाइन किया गया है। मॉड्यूल ऑर्डर करते समय, कैटलॉग नंबर IC697ACC702 वाला टर्मिनेटर प्लग भी ऑर्डर किया जा सकता है। इसके अतिरिक्त, निम्नलिखित I/O केबल ऑर्डर किए जा सकते हैं: कैटलॉग नंबर IC600WD005A वाली 5-फुट केबल, कैटलॉग नंबर IC600WD010A वाली 10-फुट केबल, कैटलॉग नंबर IC600WD025A वाली 25-फुट केबल, और कैटलॉग नंबर IC600WD050A वाली 50-फुट केबल। IC697BEM711 मॉड्यूल को उसके लिए निर्दिष्ट स्लॉट में डालने से पहले सिस्टम पावर बंद कर देनी चाहिए।
