AB 1746-NI4, -20 से +20 MA (या) -10 से +10V DC, SLC 500 एनालॉग I/O मॉड्यूल

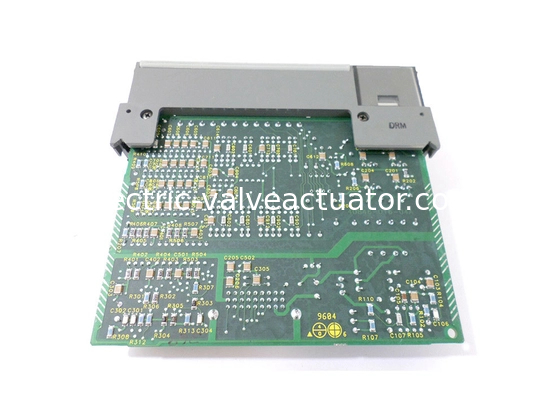

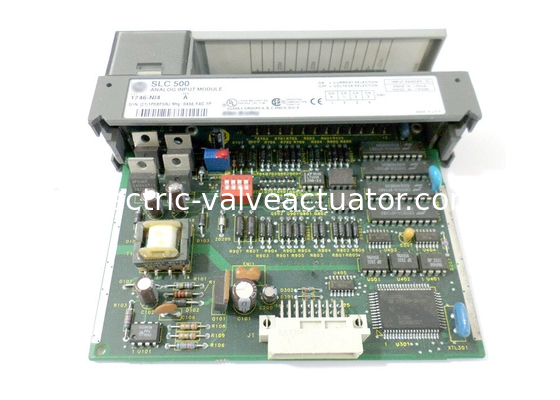

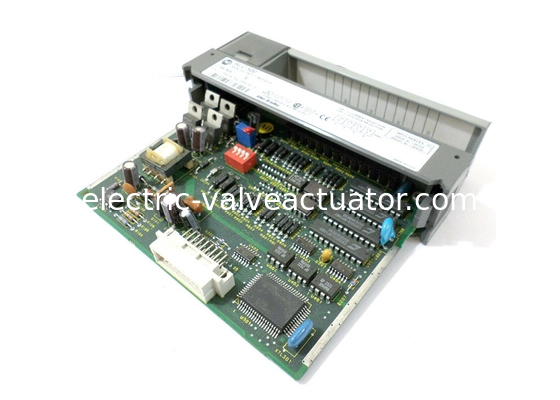

एलन ब्रैडली 1746-NI4 एक SLC 500 फोर (4) चैनल एनालॉग इनपुट मॉड्यूल है। इसमें कई निगरानी और नियंत्रण अनुप्रयोगों का समर्थन करने के लिए वोल्टेज या करंट के लिए उपयोगकर्ता-चयन योग्य एनालॉग चैनल हैं; इसमें 16-बिट रिज़ॉल्यूशन है और इसमें एक हटाने योग्य टर्मिनल ब्लॉक है जो एनालॉग इनपुट चैनल कनेक्शन प्रदान करता है। इस चैनल को एक विभेदक इनपुट के रूप में जोड़ा जा सकता है। इनपुट या करंट वोल्टेज का चयन करने के लिए सर्किट बोर्ड पर एक DIP स्विच है। इस मॉड्यूल का 5 वोल्ट पर बैकप्लेन करंट 25 mA है; 24 वोल्ट पर, करंट 85 mA है। करंट इनपुट के लिए कॉन्फ़िगर किए गए चैनल से ट्रांसमीटर करंट आदि के बिना वोल्टेज स्रोत को जोड़ने से बचना चाहिए। गलत मॉड्यूल संचालन या मॉड्यूल क्षति हो सकती है।

1746-NI4 में 0.5, 1, 2.5, और 5.0 मीटर की मानक केबल लंबाई है। इस मॉड्यूल का AIFM कनेक्टर 15-पिन D-शेल है। एलन ब्रैडली 1746-NI4 में करंट लूप इनपुट विनिर्देश हैं: इनपुट रेंज +/-20 mA (नाममात्र) और +/-30 mA (अधिकतम) है। इनपुट प्रतिबाधा 250 ओम है जिसमें 1.22070 & µA प्रति LSB का रिज़ॉल्यूशन और लगभग +/-67 ppm/डिग्री सेल्सियस का लाभ त्रुटि बहाव है। 25 डिग्री सेल्सियस पर समग्र सटीकता पूर्ण पैमाने का +/- 0.365%, 60 डिग्री सेल्सियस पर +/- 0.642% है। समग्र सटीकता बहाव पूर्ण पैमाने का +79 ppm/डिग्री सेल्सियस है। 1746-NI4 का इनपुट वोल्टेज रेंज +/-10 वोल्ट DC -1 LSB है। इसकी प्रतिबाधा 1 मेगा ओम है। सटीकता बहाव पूर्ण पैमाने का +63 ppm/डिग्री सेल्सियस है। रिज़ॉल्यूशन 305.176 & µV प्रति LSB है, जिसमें +/- 57 ppm/डिग्री सेल्सियस पर लाभ त्रुटि बहाव है। 25 डिग्री सेल्सियस पर समग्र सटीकता पूर्ण पैमाने का +/-0.284% है, और 60 डिग्री सेल्सियस पर +/-0.504% है।


1746-NI4 AB की SLC 500 श्रृंखला का एक एनालॉग इनपुट मॉड्यूल है। इसमें चार (4) विभेदक गैर-पृथक इनपुट चैनल हैं, जिन्हें वोल्टेज या करंट इनपुट के लिए व्यक्तिगत रूप से चुना जा सकता है। चयन योग्य इनपुट सिग्नल श्रेणियों में -20 से +20 mA (या) -10 से +10V dc शामिल हैं।

इस वोल्टेज इनपुट को RSLogix 500 प्रोग्रामिंग सॉफ़्टवेयर के उपयोग से कॉन्फ़िगर किया जा सकता है। सॉफ़्टवेयर का उपयोग करके, हार्डवेयर कॉन्फ़िगरेशन, डेटा टेबल और मॉड्यूल के लिए अभिप्रेत संचालन के लिए आवश्यक निर्देश एनालॉग इनपुट मॉड्यूल के लिए कॉन्फ़िगर और असाइन किए जा सकते हैं।

मॉड्यूल करंट इनपुट के लिए -16,384 से +16,384 और वोल्टेज इनपुट के लिए -32,768 से +32,767 की रेंज के साथ डेल्टा-सिग्मा मॉड्यूलेशन के माध्यम से एनालॉग इनपुट सिग्नल को परिवर्तित करके संचालित होता है। परिवर्तित डेटा को मापा गया प्रक्रिया चर प्रदर्शित करने के लिए स्केलिंग एल्गोरिदम के उपयोग से संसाधित किया जा सकता है। ये स्केलिंग एक गणितीय सूत्र है जिसे अंकगणितीय निर्देशों का उपयोग करके या प्रोग्रामिंग सॉफ़्टवेयर में प्रदान किए गए स्केल विद पैरामीटर्स ब्लॉक (SCP) निर्देश का उपयोग करके मैन्युअल रूप से लागू किया जा सकता है। दोनों विधियाँ समान स्केल आउटपुट उत्पन्न करती हैं।

यह मॉड्यूल एक निश्चित या मॉड्यूलर हार्डवेयर शैली SLC 500 नियंत्रक के साथ उपयोग करने के लिए संगत है। SLC 500 का निश्चित हार्डवेयर संस्करण सीमित विस्तार क्षमताओं के साथ एम्बेडेड I/O चैनल के साथ आता है। मॉड्यूलर हार्डवेयर SLC 500 PLC में एक पूरी तरह से मॉड्यूलर और अनुकूलन योग्य प्रणाली है।

इस मॉड्यूल में प्रत्येक चैनल की स्थिति और मॉड्यूल के संचालन की समग्र स्थिति को इंगित करने के लिए अंतर्निहित LED संकेतक है। यह त्वरित मॉड्यूल डायग्नोस्टिक प्रदान करता है जिसे नियंत्रक के डायग्नोस्टिक इंटरप्ट के माध्यम से भी एक्सेस किया जा सकता है। रिपोर्टिंग की यह प्रणाली तेज़ समस्या निवारण अवधि की अनुमति देती है और मॉड्यूल की उपलब्धता को बढ़ाती है।
