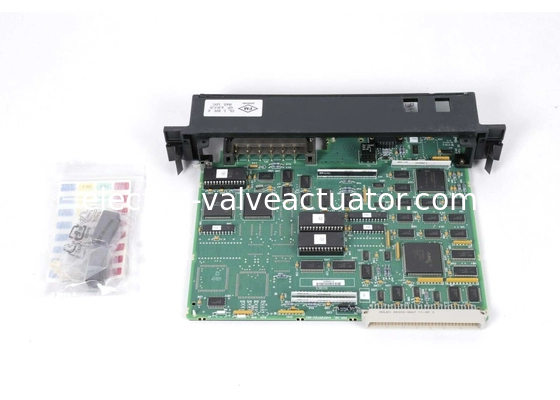

GE FANUC IC697BEM731, 90-70 सीरीज़, सिंगल चैनल कंट्रोलर

GE FANUC IC697BEM731, 90-70 सीरीज़, सिंगल चैनल कंट्रोलर

उत्पाद विवरण

IC697BEM731 GE फैनुक द्वारा 90-70 सीरीज़ के लिए निर्मित एक बस कंट्रोलर मॉड्यूल (BCM) है। IC697BEM731 को विशेष रूप से जीनियस I/O हैंडहेल्ड मॉनिटर IC660/IC661 के लिए डिज़ाइन किया गया है। IC697BEM731 मॉड्यूल एक सिंगल चैनल कंट्रोलर के रूप में उपलब्ध है; इस प्रकार यह केवल एक हैंडहेल्ड मॉनिटर (IC66*) PLC स्लॉट पर कब्ज़ा करता है। यह BCM IC66* इनपुट/आउटपुट ब्लॉक को एसिंक्रोनस रूप से स्कैन करता है; परिणामस्वरूप, I/O डेटा को IC697 PLC रैक के बैकप्लेट पर प्रति स्कैन एक बार CPU में स्थानांतरित किया जाता है। IC697BEM731 BCM को PLC CPU संचार सेवा अनुरोध से उत्पन्न निर्देशित संचार का समर्थन करने का कार्य भी सौंपा गया है। इसके अतिरिक्त, इसे वैश्विक संचार करने के लिए कॉन्फ़िगर किया जा सकता है। IC697BEM731 को केवल MS DOS या विंडोज प्रोग्रामिंग सॉफ़्टवेयर कॉन्फ़िगरेशन फ़ंक्शन द्वारा कॉन्फ़िगर किया जा सकता है।


IC697BEM731 की अतिरिक्त विशेषताओं में प्रति चैनल 30 ड्रॉप, IC66* या IC661 I/O डायग्नोस्टिक्स, रिडंडेंट ब्लॉक, केबल और CPU का समर्थन, LAN संचार, CPU सॉफ्ट कॉन्फ़िगरेशन और एक अलार्म प्रोसेसर फ़ंक्शन शामिल हैं। स्थापित करने से पहले, लागू PLC स्थापना मैनुअल देखें। शुरू करने से पहले पावर बंद होनी चाहिए। निर्देशानुसार रैक स्थापित करें, और पावर चालू करें। यदि सही ढंग से किया जाता है, तो मॉड्यूल एक संगत ब्लिंकिंग LED के साथ चालू हो जाएगा। CPU से कॉन्फ़िगरेशन प्राप्त होने और बस ऑपरेशन सत्यापित होने पर बीच वाला LED चालू होगा। नीचे का LED हमेशा बंद रहता है।

GE फैनुक IC697BEM731 मॉड्यूल एक BCM या बस कंट्रोलर मॉड्यूल है जो सीरीज़ 90-70 उत्पाद लाइन का हिस्सा है और जिसका उपयोग सीरीज़ 90-70 PLC में बस कंट्रोलर के रूप में किया जाना है। इस कंट्रोलर मॉड्यूल का वजन केवल 2 पाउंड है। इसमें केवल 1 I/O चैनल भी है। IC697BEM731 बस कंट्रोलर मॉड्यूल को PLC रैक पर केवल 1 स्लॉट में स्थापित किया जा सकता है और इसे कॉन्फ़िगरेशन सॉफ़्टवेयर के साथ कॉन्फ़िगर किया जा सकता है जो विंडोज-आधारित है। IC697BEM731 बस कंट्रोलर मॉड्यूल PLC में सभी I/O को सीरियल रूप से स्कैन करके और फिर स्कैनिंग प्रक्रिया पूरी होने के बाद सभी I/O डेटा को बैकप्लेन में स्थानांतरित करके संचालित होता है। यह पीयर टू पीयर डेटा ट्रांसफर को भी संभाल सकता है।

GE फैनुक सीरीज़ 90-70 IC697BEM731 बस कंट्रोलर मॉड्यूल LAN का उपयोग अन्य बस कंट्रोलर मॉड्यूल और PCIM से कनेक्ट करने के लिए कर सकता है, और यह इन उपकरणों और LAN के लिए संचार नोड के रूप में कार्य करेगा। इसकी डिफ़ॉल्ट बॉड दर 153.5 kBaud है। IC697BEM731 बस कंट्रोलर मॉड्यूल को वैश्विक संचार अनुप्रयोगों को संभालने के लिए कॉन्फ़िगर किया जा सकता है।

घटकों को नुकसान या गंभीर चोटों से बचने के लिए इस मॉड्यूल को केवल सीरीज़ 90-70 PLC सिस्टम में पावर बंद होने पर ही स्थापित किया जाना चाहिए। इसमें 1 सीरियल पोर्ट है जो एक HHM या हैंडहेल्ड मॉनिटर पोर्ट है जो इसे एक मॉनिटर से कनेक्ट करने की अनुमति देता है जिसे उपयोगकर्ता अपने हाथों में पकड़ सकते हैं जो उन्हें बस कंट्रोलर मॉड्यूल, उसके अनुप्रयोगों और सिस्टम में होने वाली किसी भी खराबी या त्रुटि के बारे में वास्तविक समय के दृश्य अपडेट देगा।
