| ब्रांड नाम: | GE |
| मॉडल संख्या: | आईसी693सीपीयू364 |
| एमओक्यू: | 1 |
| कीमत: | Negotiations |

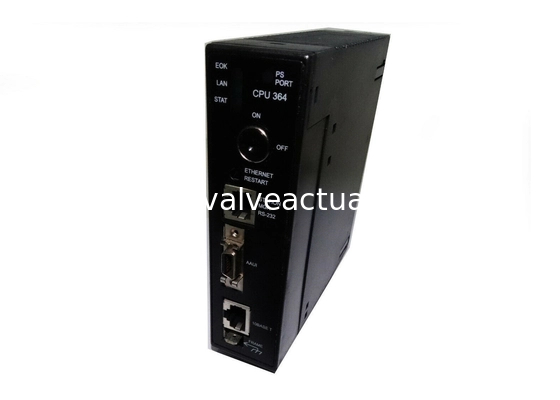

IC693CPU364 एक सिंगल-स्लॉट सेंट्रल प्रोसेसिंग यूनिट (GE Fanuc सीरीज 90-30 से) है जिसमें एक एम्बेडेड ईथरनेट कॉर्ड और 1 बिल्ट-इन सीरियल पोर्ट है। यह यूनिट PLC का "दिमाग" है और यहीं पर अधिकांश गणनाएँ होती हैं। IC693CPU364 की वेबसाइट पर इस यूनिट के विनिर्देश देखें। IC693CPU364 के लिए एक मानक अनुप्रयोग IC693CBL316 के माध्यम से कंप्यूटर के 9-पिन सीरियल पोर्ट को IC693CPU364 के मानक ईथरनेट इंटरफ़ेस से जोड़ना होगा। यह ध्यान दिया जाना चाहिए कि IC693CPU364 का ईथरनेट इंटरफ़ेस ईथरनेट ग्लोबल डेटा (EGD) है। इस बिल्ट इन ईथरनेट इंटरफ़ेस का लाभ यह है कि आपको यूनिट के साथ एक अलग ईथरनेट मॉड्यूल जैसे CMM321 का उपयोग करने की आवश्यकता नहीं है। वास्तव में, आप IC693CPU364 पर ईथरनेट पोर्ट की अंतर्निहित प्रकृति के आधार पर एक PLC स्लॉट बचा सकते हैं।
EGD CPU364 को विशेष पैरामीटर को संभालने की अनुमति देता है जो HHP के कॉन्फ़िगरेशन मोड में नहीं हो सकता है। CMM321 के विपरीत, CPU364 को एक बाहरी ट्रांससीवर की आवश्यकता नहीं होती है। CPU364 में एक बिल्ट इन ट्रांससीवर है जिसे 10BASE-T पोर्ट के माध्यम से जोड़ा जा सकता है। CPU364 बाहरी ट्रांससीवर जोड़ने की क्षमता में कुछ अतिरिक्त कार्यक्षमता भी प्रदान करता है। यह AAUI पोर्ट के माध्यम से किया जा सकता है जो आंतरिक ट्रांससीवर को बायपास करता है। बिल्ट इन ईथरनेट इंटरफ़ेस का एक और लाभ यह है कि यह PLC बैकप्लेन का उपयोग किए बिना संचार कर सकता है, जिससे अलग CPU और ईथरनेट मॉड्यूल के साथ प्राप्त की जा सकने वाली तुलना में तेज़ संचार गति मिलती है। IC693CPU364 के संबंध में ध्यान देने योग्य कुछ बुनियादी बातें हैं कि CPU364 का उपयोग करते समय आपको उस स्लॉट पर फ्रेम ग्राउंड से कनेक्ट होना चाहिए जहां इसे स्थापित किया गया है। आप इस उपयोग के लिए यूनिट पर एक ग्राउंडिंग वायर पा सकते हैं।
CPU364 फ्लैश फर्मवेयर मानक का उपयोग करता है जिसमें कोई EPROM और कोई EEPROM नहीं है। IC693CPU364 पर वर्तमान रेटिंग 1A है और यह GE Fanuc फ्यूज 44A725214–001 का उपयोग करता है। CPU364 के लिए अधिकतम CPU क्षमता 80386EX प्रोसेसर का उपयोग करते हुए 25 मेगाहर्ट्ज है। 2048 इनपुट पॉइंट, 2048 आउटपुट पॉइंट हैं। रजिस्टर मेमोरी 128 से 32640 शब्दों तक कॉन्फ़िगर करने योग्य है। CPU364 में फर्मवेयर-आधारित फ्लोटिंग पॉइंट गणित है।
फर्मवेयर रिलीज़ 9.1 के साथ EGD और कॉन्फ़िगर करने योग्य नाम रिज़ॉल्यूशन सुविधाएँ CPU364 में जोड़ी गईं। CPU364 में चार LED लाइटें, एक ईथरनेट रीस्टार्ट बटन, एक मानक CPU की स्विच और तीन पोर्ट कनेक्टर और एक शील्ड ग्राउंड कनेक्शन टैब है। चार LED संकेतक लाइटें ईथरनेट इंटरफ़ेस और PS पोर्ट से संबंधित हैं। तीन लाइटें ईथरनेट के लिए हैं: EOK, LAN, और STAT, और 1 PS पोर्ट के लिए है। ईथरनेट रीस्टार्ट बटन के चार उपयोग हैं:

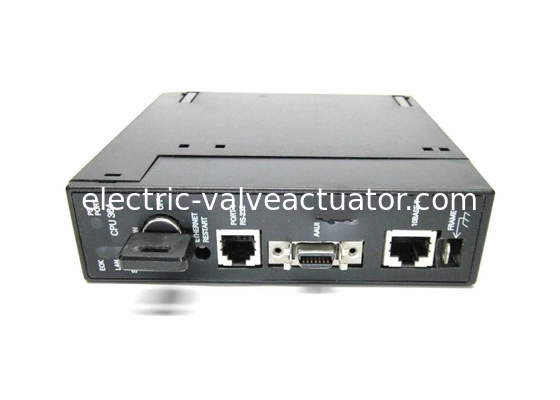

CPU364 में एक पोर्ट 1, RS-232, AAUI पोर्ट और 10Base T पोर्ट है। ये पोर्ट CPU364 को एक टर्मिनल या टर्मिनल एमुलेटर (पोर्ट 1) से कनेक्ट करने, IEEE 802.3 के माध्यम से एक बाहरी ईथरनेट ट्रांससीवर (AAUI) से कनेक्ट करने और 10Base T ईथरनेट नेटवर्क से कनेक्ट करने की अनुमति देते हैं। CPU364 पर फर्मवेयर, जैसा कि ऊपर बताया गया है, फ्लैश मेमोरी में संग्रहीत है और सीरियल पोर्ट कनेक्टर के माध्यम से लोड किया गया है। यह लोडर और सॉफ़्टवेयर के साथ एक पर्सनल कंप्यूटर का उपयोग करके किया जाता है। इसी तरह, ईथरनेट इंटरफ़ेस फर्मवेयर फ्लैश मेमोरी में संग्रहीत है और पोर्ट 1 कनेक्टर के माध्यम से उसी तरह लोड किया जाता है।
IC693CPU364 8 बेसप्लेट से लैस है, जिसमें एक सिंगल CPU बेसप्लेट और 7 बेसप्लेट शामिल हैं जो या तो विस्तार या रिमोट बेसप्लेट के रूप में काम कर सकते हैं। यह 25 मेगाहर्ट्ज पर चलने वाले 80386EX प्रोसेसर का उपयोग करता है और +5 VDC बिजली आपूर्ति से 1.51 एम्पीयर का भार लेता है। इसमें 2.69 x 2.69 x 6.1 मिमी के आकार का एक धीमा अभिनय, बदलने योग्य ईथरनेट फ्यूज भी है, जिसमें 125V का वोल्टेज और 1 A का करंट है। मॉड्यूल 0 से 60 डिग्री सेल्सियस (या 32 से 140 डिग्री फ़ारेनहाइट) तक के परिवेश के तापमान के साथ संचालित होता है। इसमें 1K लॉजिक या बूलियन संपर्कों के लिए 0.22 मिलीसेकंड की एक विशिष्ट स्कैन दर है।
IC693CPU364 में उपयोगकर्ता के लिए उपलब्ध 240K बाइट्स तक की प्रोग्राम मेमोरी है। कृपया ध्यान दें: उपलब्ध उपयोगकर्ता प्रोग्राम मेमोरी का वास्तविक आकार %R, %AI, और %AQ कॉन्फ़िगर करने योग्य शब्द मेमोरी प्रकारों के लिए कॉन्फ़िगर की गई मात्रा पर निर्भर करता है जैसा कि नीचे बताया गया है। इसकी रजिस्टर मेमोरी (%R) 128 शब्दों के वेतन वृद्धि में कॉन्फ़िगर करने योग्य है, 128 से 16,384 शब्दों के साथ Logicmaster और 128 से 32,640 शब्दों के साथ कंट्रोल संस्करण 2.2। यह 1280 बिट्स की एक अलग वैश्विक मेमोरी (%G), 4096 बिट्स की आंतरिक कॉइल (%M), 256 बिट्स की आउटपुट (अस्थायी) कॉइल (%T), और 128 बिट्स के सिस्टम स्थिति संदर्भ (%S) (जिसमें %S, %SA, %SB, %SC में से प्रत्येक में 32 बिट्स हैं) के साथ स्थापित आता है। एनालॉग इनपुट (%AI) और आउटपुट (%AQ) दोनों 128 शब्दों के वेतन वृद्धि में कॉन्फ़िगर करने योग्य हैं, 128 से 16,384 शब्दों के साथ Logicmaster और 128 से 32,640 शब्दों के साथ कंट्रोल संस्करण 2.2। अलग इनपुट (%I) और आउटपुट (%Q) आउटपुट प्रत्येक 2,048 हैं। इसमें 28 शब्द (%SR) सिस्टम रजिस्टर हैं जिनका उपयोग केवल संदर्भ तालिका देखने के लिए किया जाता है और इसका उपयोग उपयोगकर्ता लॉजिक प्रोग्राम में नहीं किया जा सकता है। यह RAM और फ्लैश मेमोरी प्रकारों का समर्थन करता है और इसमें फर्मवेयर आधारित फ्लोटिंग पॉइंट गणित समर्थन है।
इसमें शिफ्ट रजिस्टर, ओवरराइड, बैटरी-समर्थित घड़ी है, जिसमें इंटरप्ट हैं जो आवधिक सबरूटीन सुविधा का समर्थन करते हैं, और 2000 से अधिक टाइमर/काउंटर हैं। इसमें केवल एक बिल्ट-इन सीरियल पोर्ट है जो PLC बिजली आपूर्ति पर एक कनेक्टर का उपयोग करता है। पोर्ट SNP/SNP-X स्लेव प्रोटोकॉल का समर्थन करता है। मॉड्यूल में PCM/CCM संगतता है; हालाँकि, SNP/SNP-x मास्टर, CCM, या RTU स्लेव समर्थन का समर्थन करने के लिए, इसे एक CMM मॉड्यूल की आवश्यकता होती है। इसे RTU मास्टर का समर्थन करने के लिए एक PCM मॉड्यूल की भी आवश्यकता होती है। इसमें एक आंतरिक AAUI या 10BASE-T ईथरनेट है (AAUI को बाहरी ट्रांससीवर की आवश्यकता होती है जबकि 10BASE-T प्रत्यक्ष है)। इसमें एक अतिरिक्त बाहरी ईथरनेट भी है जो ईथरनेट विकल्प मॉड्यूल का समर्थन करता है। स्थापित लोकल एरिया नेटवर्क (LAN) को जीनियस, प्रोफ़िबस और FIP के लिए विकल्प मॉड्यूल की आवश्यकता होती है। पहले के मॉड्यूल में LED को “SNP” के बजाय “PS पोर्ट.” लेबल किया जा सकता है। अन्यथा, ये मॉड्यूल समान हैं।
| प्रोसेसर गति: | 25 मेगाहर्ट्ज |
| I/O पॉइंट: | 2048 |
| रजिस्टर मेमोरी: | 240 केबी कुल |
| फ्लोटिंग पॉइंट गणित: | हाँ, फर्मवेयर आधारित |
| प्रोसेसर | 80386EX |
| आवश्यक लोड | +5VDC आपूर्ति से 1.1 एम्पीयर |
CPU364 कैटलॉग नंबर IC693CPU364
| CPU प्रकार | एम्बेडेड ईथरनेट इंटरफ़ेस के साथ सिंगल स्लॉट CPU मॉड्यूल |
| प्रति सिस्टम कुल बेसप्लेट | 8 (CPU बेसप्लेट + 7 विस्तार और/या रिमोट) |
| बिजली आपूर्ति से आवश्यक लोड | +5 VDC आपूर्ति से 1.51 एम्पीयर |
| प्रोसेसर गति | 25 मेगाहर्ट्ज |
| प्रोसेसर प्रकार | 80386EX |
| ईथरनेट फ्यूज, बदलने योग्य | 2.69x2.69x6.1 मिमी, 125V, 1A, धीमी गति से काम करने वाला |
| ऑपरेटिंग तापमान | 0 से 60 डिग्री सेल्सियस (32 से 140 डिग्री फ़ारेनहाइट) परिवेश |
| विशिष्ट स्कैन दर | 1K लॉजिक (बूलियन संपर्क) के लिए 0.22 मिलीसेकंड |
| उपयोगकर्ता मेमोरी (कुल) | 240K बाइट्स। नोट: उपलब्ध उपयोगकर्ता प्रोग्राम मेमोरी का वास्तविक आकार %R, %AI, और %AQ कॉन्फ़िगर करने योग्य शब्द मेमोरी प्रकारों के लिए कॉन्फ़िगर की गई मात्रा पर निर्भर करता है (नीचे देखें)। |
| अलग इनपुट पॉइंट - %I | 2,048 |
| अलग आउटपुट पॉइंट - %Q | 2,048 |
| अलग ग्लोबल मेमोरी - %G | 1,280 बिट्स |
| आंतरिक कॉइल - %M | 4,096 बिट्स |
| आउटपुट (अस्थायी) कॉइल - %T | 256 बिट्स |
| सिस्टम स्थिति संदर्भ - %S | 128 बिट्स (%S, %SA, %SB, %SC - प्रत्येक में 32 बिट्स) |
| रजिस्टर मेमोरी - %R | Logicmaster के साथ 128 से 16,384 शब्दों और कंट्रोल संस्करण 2.2 के साथ 128 से 32,640 शब्दों तक 128 शब्द वेतन वृद्धि में कॉन्फ़िगर करने योग्य। |
| एनालॉग इनपुट - %AI | Logicmaster के साथ 128 से 16,384 शब्दों और कंट्रोल संस्करण 2.2 के साथ 128 से 32,640 शब्दों तक 128 शब्द वेतन वृद्धि में कॉन्फ़िगर करने योग्य। |
| एनालॉग आउटपुट - %AQ | Logicmaster के साथ 128 से 16,384 शब्दों और कंट्रोल संस्करण 2.2 के साथ 128 से 32,640 शब्दों तक 128 शब्द वेतन वृद्धि में कॉन्फ़िगर करने योग्य। |
| सिस्टम रजिस्टर (केवल संदर्भ तालिका देखने के लिए; लॉजिक प्रोग्राम में संदर्भित नहीं किया जा सकता है) | 28 शब्द (%SR) |
| टाइमर/काउंटर | >2,000 |
| शिफ्ट रजिस्टर | हाँ |
| बिल्ट-इन सीरियल पोर्ट | 1 (PLC बिजली आपूर्ति पर कनेक्टर का उपयोग करता है)। SNP/SNPX स्लेव का समर्थन करता है। SNP/SNP-X मास्टर, RTU स्लेव, या CCM के लिए CMM मॉड्यूल की आवश्यकता है; RTU मास्टर समर्थन के लिए PCM मॉड्यूल। |
| संचार |
ईथरनेट (आंतरिक) - AAUI या 10BASE-T। AAUI को बाहरी ट्रांससीवर की आवश्यकता होती है। 10BASE-T प्रत्यक्ष है। ईथरनेट (अतिरिक्त) - ईथरनेट विकल्प मॉड्यूल का समर्थन करता है। LAN- जीनियस, प्रोफ़िबस, FIP के लिए विकल्प मॉड्यूल की आवश्यकता है। |
| ओवरराइड | हाँ |
| बैटरी समर्थित घड़ी | हाँ |
| इंटरप्ट समर्थन | आवधिक सबरूटीन सुविधा का समर्थन करता है। |
| मेमोरी स्टोरेज का प्रकार | RAM और फ्लैश |
| PCM/CCM संगतता | हाँ |
| फ्लोटिंग पॉइंट गणित समर्थन | हाँ, फर्मवेयर-आधारित। |
