| ब्रांड नाम: | AB |
| मॉडल संख्या: | 1746- IV8 |
| एमओक्यू: | 1 |
| कीमत: | Negotiations |
| ब्रांड | AB |
| भाग संख्या/कैटलॉग नंबर | 1746-IV8 |
| सीरीज़ | SLC 500 |
| मॉड्यूल प्रकार | डिजिटल DC इनपुट मॉड्यूल |
| वोल्टेज रेंज | 10-30 वोल्ट DC स्रोत |
| इनपुट | 8 |
| बैकप्लेन करंट (5 वोल्ट DC) | 50 मिलीएम्पियर |
| सिग्नल विलंब | 8 मिलीसेकंड |
| ऑफ स्टेट करंट | 1 मिलीएम्पियर |
| अनुप्रयोग | सामान्य प्रयोजन DC इनपुट |
| अनुप्रयोग | संयोजन 120 वोल्ट AC I/O |

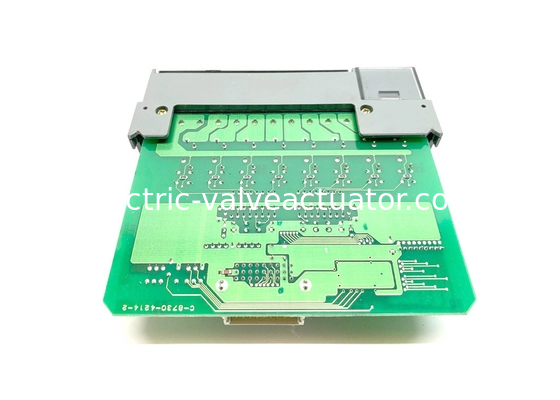

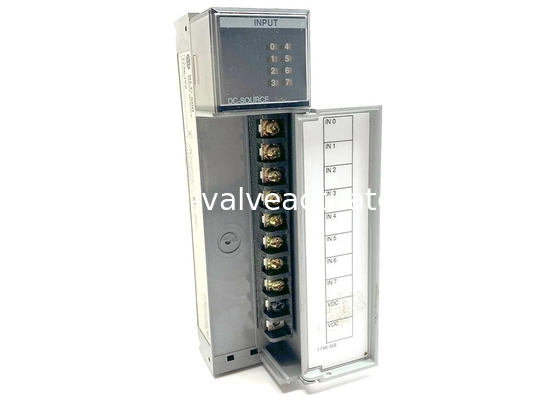

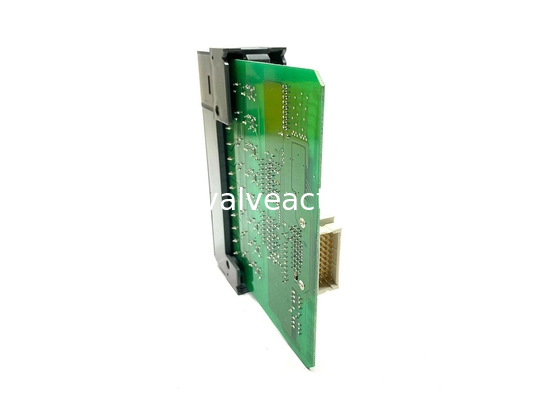

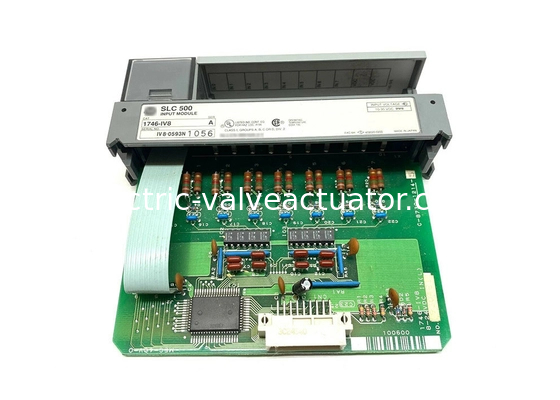

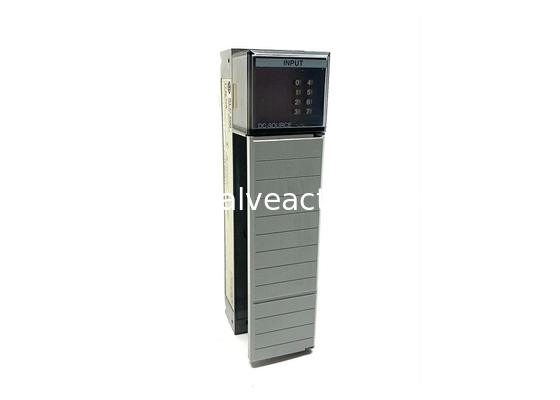

एलन ब्रैडली 1746-IV8 SLC 500 डिजिटल इनपुट मॉड्यूल श्रृंखला का एक संस्करण है। यह 8 चैनलों और 24 वोल्ट DC की वोल्टेज क्षमता के साथ आता है। 1746-IV8 मॉड्यूल को करंट सोर्सिंग DC इनपुट मॉड्यूल के रूप में भी जाना जा सकता है। इसके टर्मिनल में एक सेल्फ-लिफ्टिंग प्लेट है जो दो 14 AWG (2 मिलीमीटर) केबल और सामने LED संकेतक प्राप्त करता है। इस मॉड्यूल की ऑपरेटिंग वोल्टेज रेंज 10 से 30 वोल्ट DC है जबकि 5 वोल्ट पर इस मॉड्यूल का बैकप्लेन करंट 50 mA है, और 24 वोल्ट पर 0mA है। अपनी "ऑफ" स्थिति में, 1746-IV8 में अधिकतम इनपुट वोल्टेज 5 वोल्ट DC है। इस मॉड्यूल का अधिकतम सिग्नल ऑन डिले 8 मिलीसेकंड है; अधिकतम सिग्नल ऑफ डिले 8 मिलीसेकंड है।
1746-IV8 को खुले प्रकार के उपकरण के रूप में आपूर्ति की जाती है, जो औद्योगिक वातावरण में उपयोग के लिए अभिप्रेत है। इस मॉड्यूल को हटाने से पहले बिजली बंद कर दें। बिजली चालू होने पर मॉड्यूल को हटाने या डालने से विद्युत चाप लग सकता है, जिससे व्यक्तिगत चोट लग सकती है। विद्युत चाप SLC 500 मॉड्यूल और उसके मिलन कनेक्टर दोनों पर संपर्कों पर अत्यधिक घिसाव का कारण भी बन सकता है। घिसे हुए संपर्क विद्युत प्रतिरोध पैदा कर सकते हैं जिससे उत्पाद की विश्वसनीयता कम हो सकती है।
