उत्पाद वर्णन

IC697BEM741 GE FANUC द्वारा निर्मित एक FIP बस नियंत्रक (FBC) है। यह भाग IC697 PLC को 1 Mbit FIP ​​या WorldFip FieldBus नेटवर्क से कनेक्ट करने की अनुमति देता है। यह IC693 FIP रिमोट I/O स्कैनर, FIP IC670 मॉड्यूल, और GE FANUC 90-70 IC697BEM741 से जुड़े जेनेरिक FIP उपकरणों से FIP I/O को स्कैन कर सकता है।

IC697BEM741 के मुख्य आकर्षण में एक 2-चैनल बस नियंत्रक शामिल है जो एक मानक या VME इंटीग्रेटर रैक में एक एकल स्लॉट पर कब्जा करता है। FBC को Logicmaster 90-70 या कंट्रोल प्रोग्रामिंग सॉफ़्टवेयर कॉन्फ़िगरेशन कार्यक्षमता के साथ कॉन्फ़िगर किया गया है। FIP बस पर I/O डिवाइस को बस कंट्रोलर द्वारा एक साथ स्कैन किया जाता है, और I/O डेटा को CPU में एक बार प्रति स्कैन में स्थानांतरित किया जाता है। IC697 PLC सिस्टम में अधिकतम 31 विभिन्न बस नियंत्रकों को शामिल किया जा सकता है। इनमें से चार FIP बस नियंत्रक हो सकते हैं।

एक FIP बस दूरस्थ बूंदों (AKA IC693 I/O रैक परोस सकता है जो दूरस्थ I/O स्कैनर मॉड्यूल के माध्यम से बस में हस्तक्षेप किया जाता है)। प्रत्येक दूरस्थ ड्रॉप में असतत और एनालॉग I/O मॉड्यूल के किसी भी C शामिल हो सकते हैं; फील्ड कंट्रोल स्टेशन, (उर्फ फील्ड कंट्रोल I/O मॉड्यूल जो एक FIP बस इंटरफ़ेस यूनिट के माध्यम से बस में हस्तक्षेप करते हैं); और जेनेरिक डिवाइस, जिनमें कंप्यूटर भी शामिल हैं, जो एक 3 पार्टी एफआईपी मॉड्यूल द्वारा बस में हस्तक्षेप करते हैं। एक FIP बस का उपयोग ज्यादातर I/O नियंत्रण के लिए किया जाता है और इसका उपयोग कॉन्फ़िगरेशन डेटा को दूरस्थ उपकरणों और रिपोर्ट दोषों के लिए संग्रहीत करने के लिए किया जा सकता है।

IC697BEM741 के बारे में

IC697BEM741 FIP बस नियंत्रक GE FANUC श्रृंखला 90-70 FIP बस नियंत्रक प्रणाली के लिए एक दोहरे चैनल बस नियंत्रक है। यह FIP बस नियंत्रक GE IC697 PLCs को 1.0 मेगाबिट FIP या WorldFIP (EN50170) फील्डबस नेटवर्क से कनेक्ट करने की अनुमति देता है। IC697BEM741 FIP बस नियंत्रक 128 फ़ील्ड उपकरणों को समायोजित कर सकता है, जिसमें एक फ़ील्ड कंट्रोल I/O मॉड्यूल (FIP बस इंटरफ़ेस यूनिट का उपयोग करके), FIP फील्ड बस नेटवर्क इंटरफैस्ड सीरीज़ 90-70 और सीरीज 90-30 PLCS, सीरीज 90-30 I/O रैक (FIP रिमोट I/O स्कैनर मॉड्यूल), और जेनरेक्स डिवाइसेस का उपयोग करना शामिल है। इंटरफ़ेस मॉड्यूल)। IC697BEM741 बस नियंत्रक FIP बस पर I/O उपकरणों को क्रमिक रूप से स्कैन कर सकता है और I/O डेटा को प्रत्येक पूर्ण किए गए स्कैन में CPU में स्थानांतरित किया जाता है। एक स्कैन के दौरान, IC697BEM741 बस नियंत्रक स्वतंत्र रूप से किसी भी कनेक्टेड रिमोट डिवाइस के लिए खोज करता है, पीएलसी से जुड़े उपकरणों के लिए आउटपुट डेटा को प्रसारित करता है, क्षेत्र उपकरणों से समय-निर्भर संदेशों के प्रसारण की अनुमति देता है, और कनेक्टेड फ़ील्ड उपकरणों से डायग्नोस्टिक्स संदेश प्राप्त करता है।

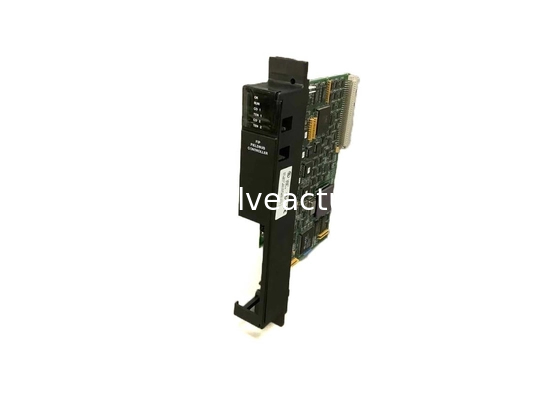

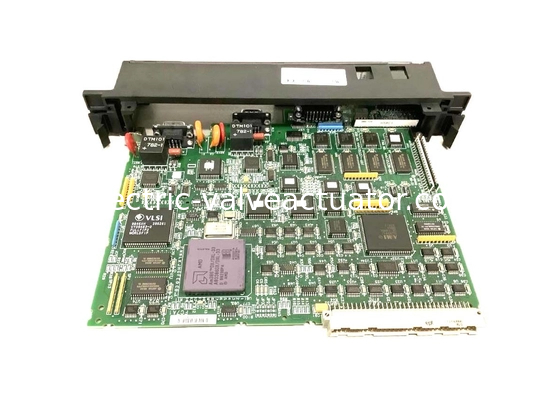

GE FANUC IC697BEM741 FIP बस कंट्रोलर GE IC697 PLC VME इंटीग्रेटर रैक (IC697CHS782 या IC697CHS783 रैक) में एक एकल स्लॉट पर कब्जा करता है। IC697BEM741 FIP बस नियंत्रक को Windows- आधारित Logicmaster श्रृंखला 90-70 प्रोग्रामिंग सॉफ़्टवेयर या CIMPLICITY CONTROL 90 प्रोग्रामिंग सॉफ़्टवेयर के साथ कॉन्फ़िगर किया जा सकता है। IC697BEM741 बस नियंत्रक फ्रंट पैनल पर 6 एलईडी संकेतक के साथ आता है। शीर्ष 2 एलईडी लाइट्स ("मॉड्यूल ओके" और "रन" एल ई डी) मॉड्यूल की संचालन की स्थिति दिखाते हैं, जबकि नीचे 4 एलईडी डिवाइस पर संचार की स्थिति का संकेत देते हैं। IC697BEM741 बस नियंत्रक में स्थानीय रीसेटिंग के लिए एलईडी संकेतकों के तहत सीधे एक पुशबटन है। यह एक 15-पिन सीरियल कनेक्टर के साथ आता है जो ऑपरेटिंग फर्मवेयर को अपग्रेड करने के लिए एक पीसी से जुड़ता है, और इसमें 2 एफआईपी बस्स से कनेक्ट करने के लिए 2 एफआईपी बस 9-पिन कनेक्टर (चैनल 1 और 2) भी हैं।

IC697BEM741 के लिए तकनीकी विनिर्देश
